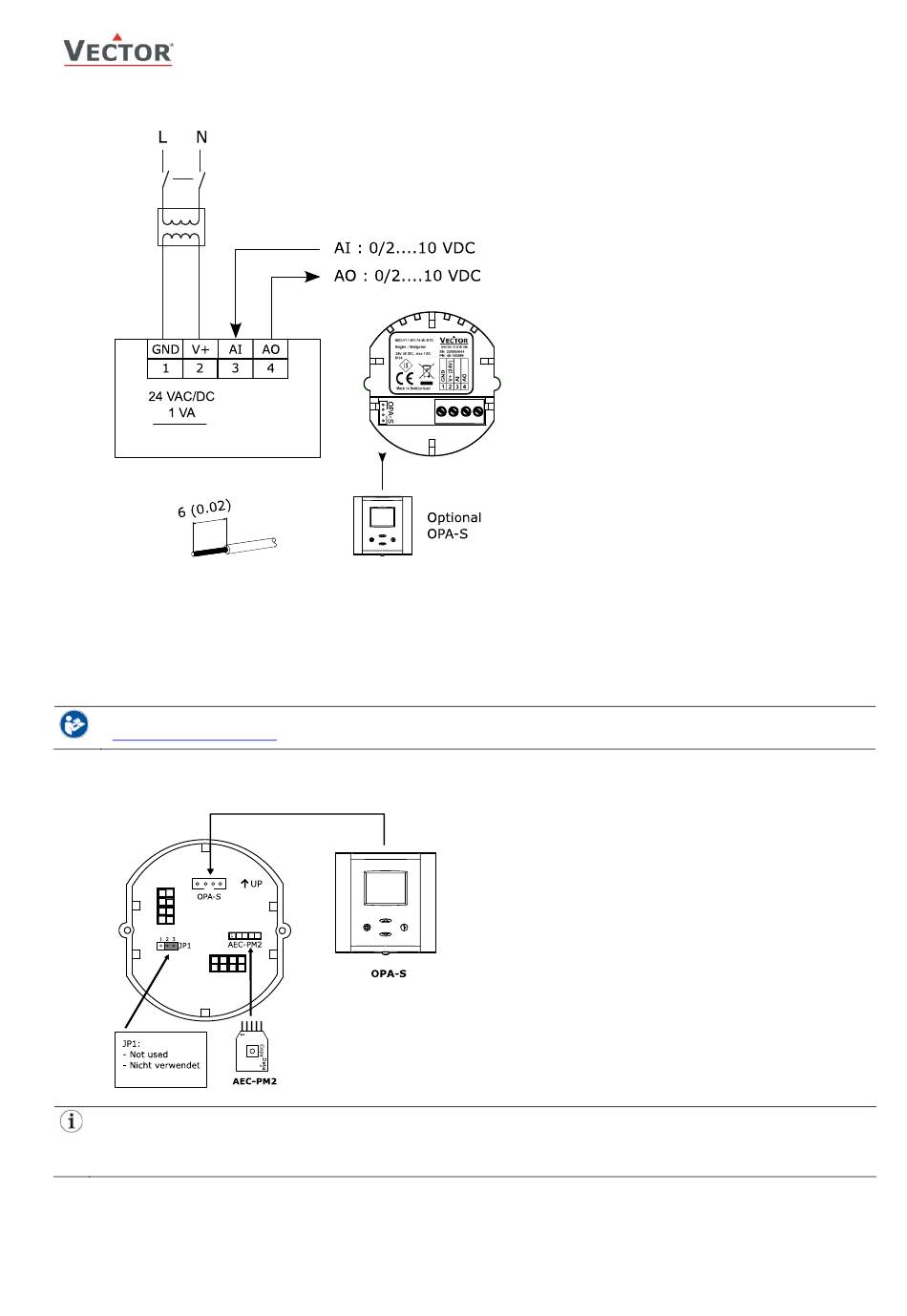

Anschluss Schema
Beschreibung:
1
GND
Speisespannung:
2
V+
Speisespannung:
3
AI
Eingang für Sensor:
4
AO
Analog Ausgang Lüftung:
Montagehinweis
Weitere Angaben zur Montage finden Sie in der MZ3-V11-STD Installationsanleitung Nr. 70-000873
(www.vectorcontrols.com).
Ansicht des hinteren Teils, ohne Frontplatte
HINWEIS: Für die Parameterprogrammierung muss das Programmier- und Anzeigegerät OPA-S am Stecker unter
der Frontplatte oder auf der Rückseite des MZ3 eingesteckt werden.
Ist am MZ3 permanent ein Programmier- und Anzeigegerät OPA-S angeschlossen, erfolgt die
Parameterprogrammierung mit diesem Gerät.
Doc: 70-01-0875A V2.5, 20230220
Änderungen vorbehalten
0 V, -24 VDC, intern verbunden mit Mess-Null
24 VAC, +24 VDC
0/2...10 VDC
0/2...10 VDC
© Vector Controls GmbH, Schweiz
www.vectorcontrols.com
MZ3-V11-STD
Seite 3-8
