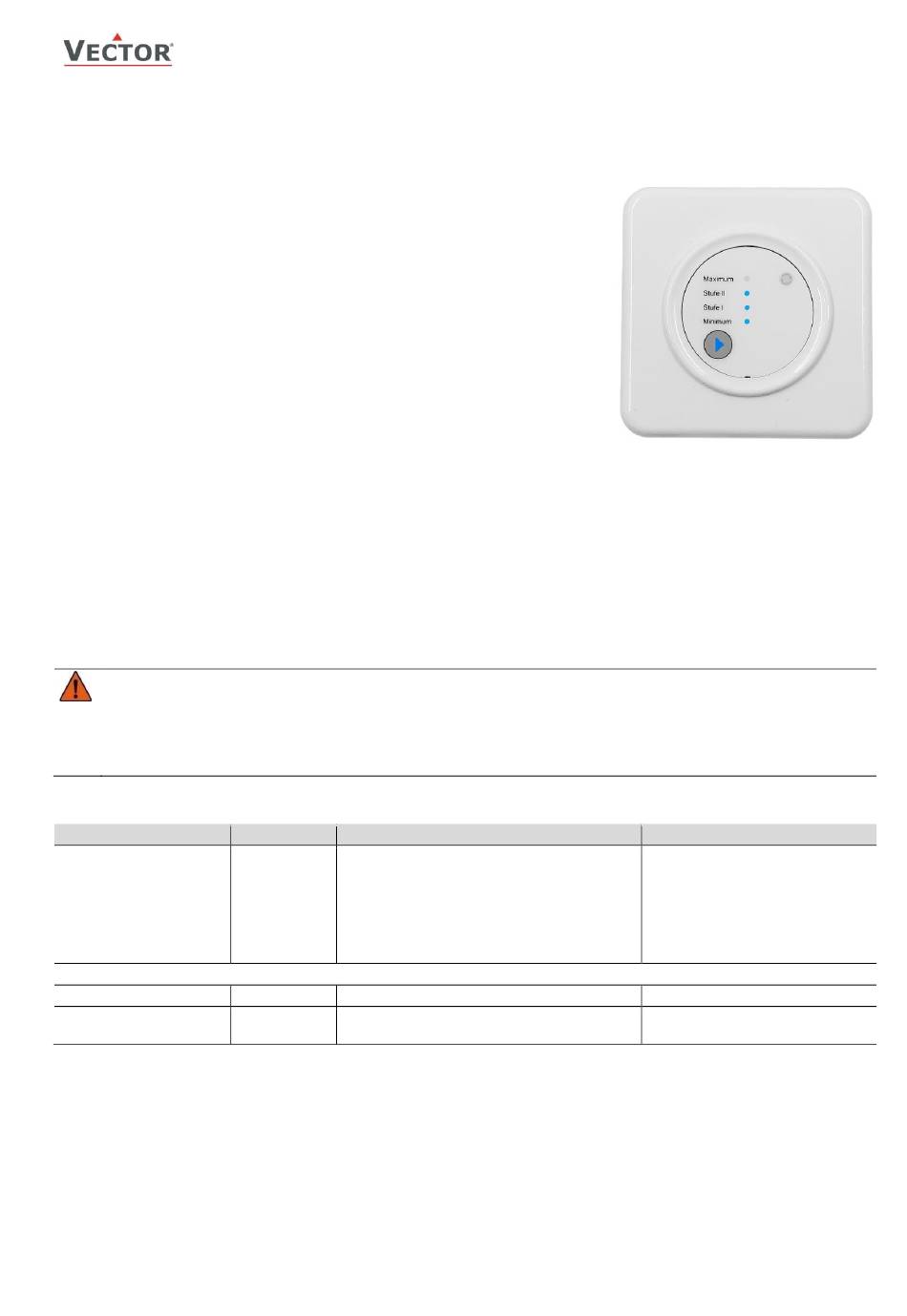

MZ3-V11-STD
Stellgeber und Regler für Raumlüftung
Funktionen
•
Stellgeber und Regler für Raumlüftungen mit Touch-Bedienfeld
•
Im Feller STANDARDdue
•
Handbetrieb für bis zu 4 Lüftungsstufen:
AUS, Stufe 0, Stufe 1, Stufe 2, Stufe 3
•
Stufen AUTO-Betrieb: Der Regler schaltet die Lüftung gemäss einstellbaren
Stufen des Sensorwerts
•
Stufenloser AUTO-Betrieb: Der Regler schaltet die Lüftung gemäss
Sensorwert stufenlos zwischen einstellbarem Minimum und Maximum
•
0...10 VDC Eingang für den Anschluss eines CO2- oder Luftqualitätssensors
•
0...10 VDC Steuerausgang zum Steuern der Lüftung (Ausgangsspannung
stufenabhängig einstellbar)
•
Passwortgeschützte Steuerungsparameter
•
Automatische Rückstellung der maximalen Stufe auf einstellbare Stufe
(Standard: Stufe 0 nach 120 Min.)
•
Kopieren von Einstellungen mit Plug-In
Anwendungen
Steuerung von Lüftungsanlagen für den Komfortbereich, zum Beispiel für sehr gut isolierte Wohnräume welche
vorschriftsmässig belüftet werden müssen.
Allgemeine Beschreibung
Der MZ3-V11-STD ist ein mikroprozessorgesteuerter Präzisionsstellgeber und Proportional-Regler mit Touch-Bedienfeld.
Mittels Benutzer- und Konfigurationsparametern kann das Gerät für einen Grossteil der Komfortlüftungsanwendungen
verwendet werden. Das Gerät ist gemäss beiliegender Dokumentation vorkonfiguriert. Die Einstellungen wie
Schaltschwellen und Lüftungsstärke pro Stufe sind einstellbar. Zur Konfiguration dient das Programmiergerät OPA-S.
Dieses kann auch zur Anzeige der Messwerte verwendet werden.
Sicherheit
GEFAHR! Sicherheitshinweis
Dieses Gerät dient als Stellgeber oder Proportionalregler für Lüftungsanlagen. Wo ein Steuerausfall
Personenschäden und/oder Vermögensschaden einschliesslich Eigentumsbeschädigung ergeben würde, ist es die
Verantwortlichkeit des Kunden, Planers und Installateurs, zusätzliche Geräte und Vorrichtungen zu installieren,
welche einen Steuerungsausfall verhindern oder bei Übertretung von Grenzwerten warnen.
Das Gerät enthält elektronische Komponenten und darf nicht im Hausmüll entsorgt werden.
Typen und Bestellinformation
Produktname
MZ3-V11-B1-T4-W-STD
Zubehör
OPA-S
AEC-PM2
Doc: 70-01-0875A V2.5, 20230220
Änderungen vorbehalten
®
Design (Lochdurchmesser: 58 mm)
Produkt Nr.
Beschreibung
- Blaue LED
- Rahmen Weiss
40-100289
- Beschriftung: Minimum, Stufe I, Stufe II,
Maximum
40-500006
Programmier- und Anzeigegerät
Speichergerät. Zum Kopieren der
40-500130
Einstellungen
© Vector Controls GmbH, Schweiz
www.vectorcontrols.com
MZ3-V11-STD
Eckdaten
Kompakter Stellgeber in einem
weissen Feller STANDARDdue
Rahmen mit je einem 0-10 VDC
Ein- und Ausgang.
4-Stufenschalter mit Touch-
Bedienfläche
mit AUTO-Funktion.
LCD-Anzeige mit 4 Tasten
Speichert Konfiguration
®
Seite 1-8
