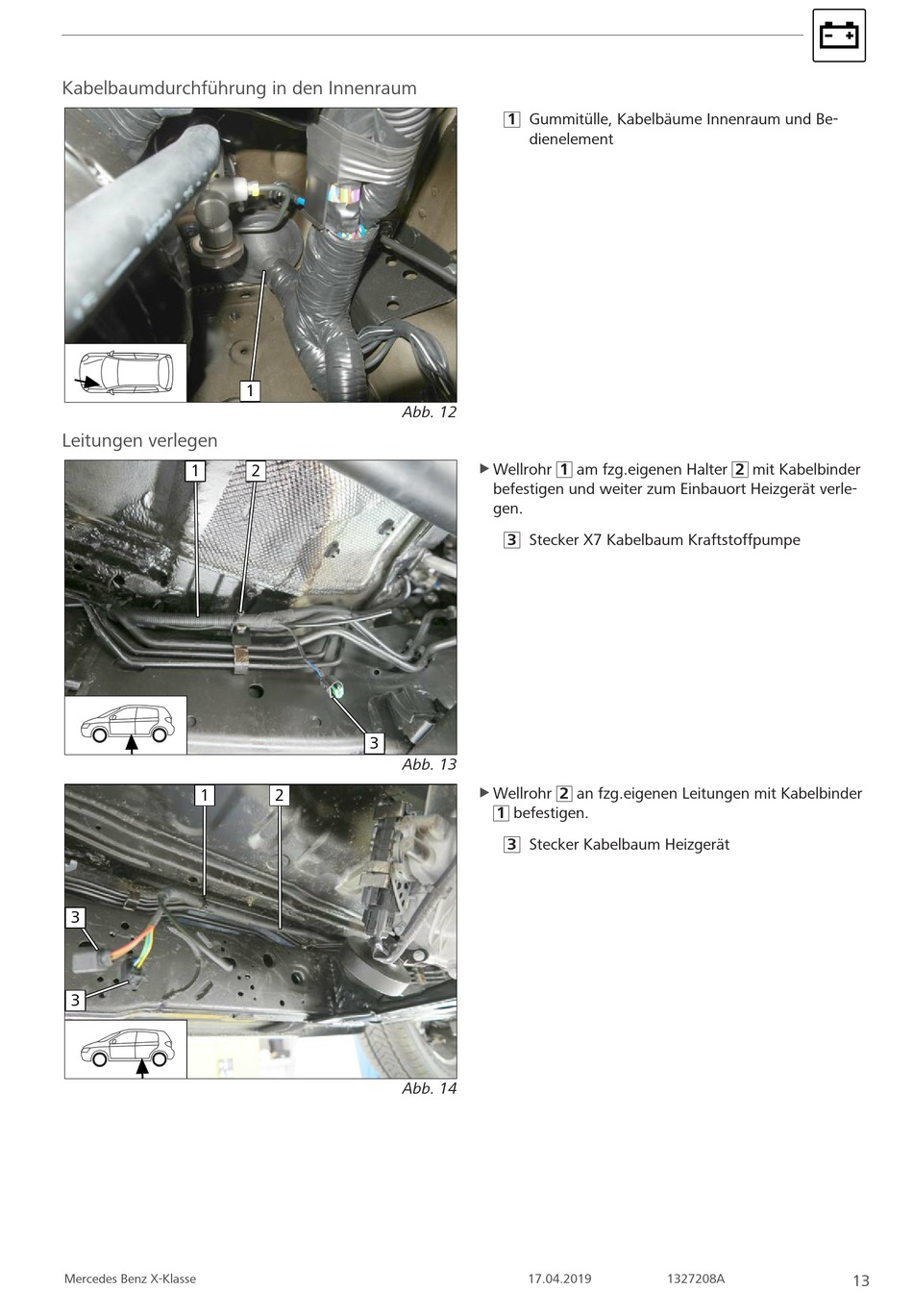

Webasto Thermo Top Evo Einbaudokumentation Seite 13

Kabelbaumdurchführung in den Innenraum
Leitungen verlegen
1
1
3
3
Mercedes Benz X-Klasse
1
Abb. 12
2
3
Abb. 13
2
Abb. 14
1 Gummitülle, Kabelbäume Innenraum und Be-
dienelement
u Wellrohr 1 am fzg.eigenen Halter 2 mit Kabelbinder
befestigen und weiter zum Einbauort Heizgerät verle-
gen.
3 Stecker X7 Kabelbaum Kraftstoffpumpe
Wellrohr 2 an fzg.eigenen Leitungen mit Kabelbinder
u
1 befestigen.
3 Stecker Kabelbaum Heizgerät
