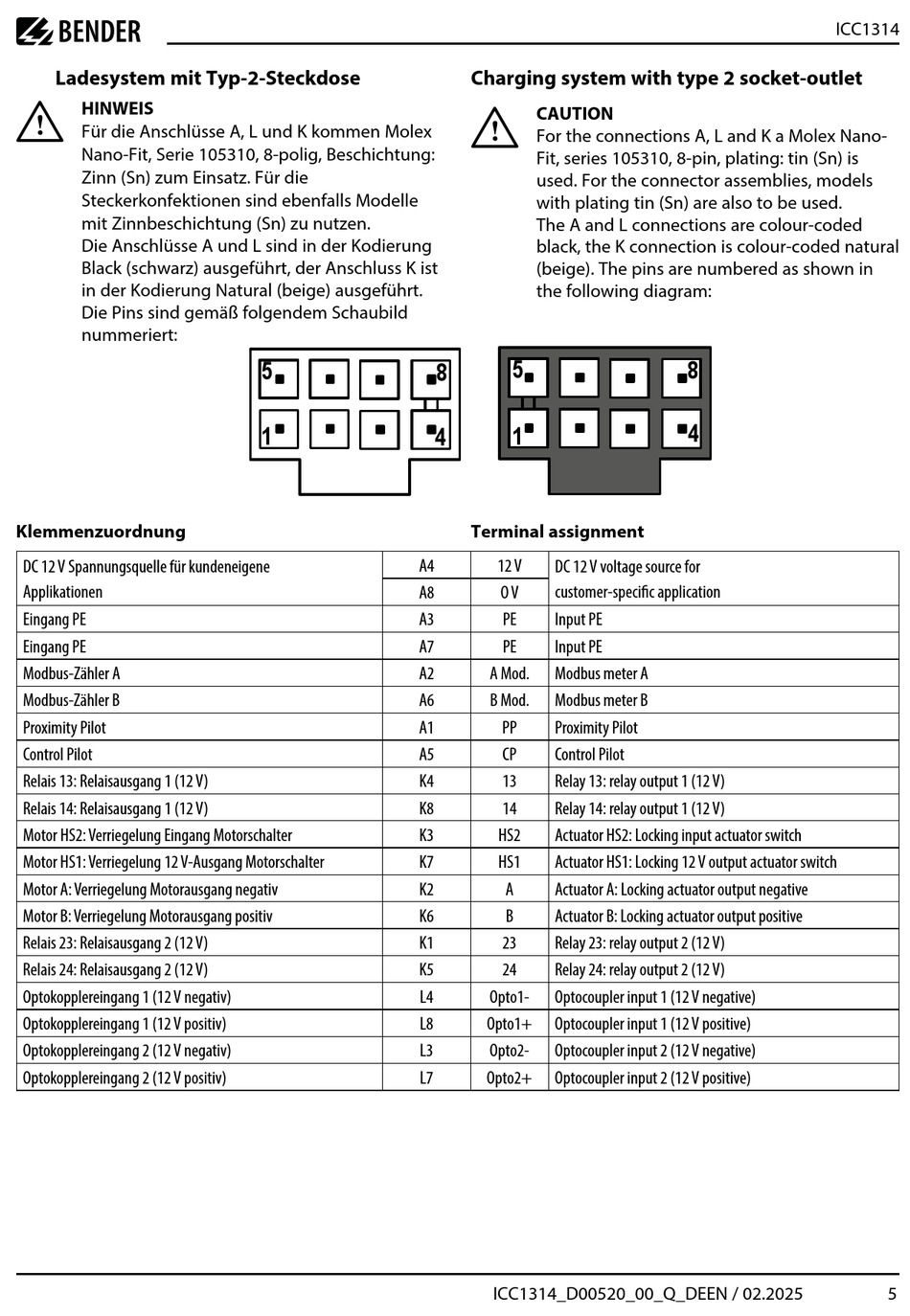

Ladesystem mit Typ-2-Steckdose
I
HINWEIS
Für die Anschlüsse A, L und K kommen Molex
Nano-Fit, Serie 105310, 8-polig, Beschichtung:
Zinn (Sn) zum Einsatz. Für die
Steckerkonfektionen sind ebenfalls Modelle
mit Zinnbeschichtung (Sn) zu nutzen.
Die Anschlüsse A und L sind in der Kodierung
Black (schwarz) ausgeführt, der Anschluss K ist
in der Kodierung Natural (beige) ausgeführt.
Die Pins sind gemäß folgendem Schaubild
nummeriert:
Klemmenzuordnung
DC 12 V Spannungsquelle für kundeneigene
Applikationen
Eingang PE
Eingang PE
Modbus-Zähler A
Modbus-Zähler B
Proximity Pilot
Control Pilot
Relais 13: Relaisausgang 1 (12 V)
Relais 14: Relaisausgang 1 (12 V)
Motor HS2: Verriegelung Eingang Motorschalter
Motor HS1: Verriegelung 12 V-Ausgang Motorschalter
Motor A: Verriegelung Motorausgang negativ
Motor B: Verriegelung Motorausgang positiv
Relais 23: Relaisausgang 2 (12 V)
Relais 24: Relaisausgang 2 (12 V)
Optokopplereingang 1 (12 V negativ)
Optokopplereingang 1 (12 V positiv)
Optokopplereingang 2 (12 V negativ)
Optokopplereingang 2 (12 V positiv)
5
1
A4
A8
A3
A7
A2
A6
A1
A5
K4
K8
K3
K7
K2
K6
K1
K5
L4
L8
L3
L7
Charging system with type 2 socket-outlet
I
CAUTION
For the connections A, L and K a Molex Nano-
Fit, series 105310, 8-pin, plating: tin (Sn) is
used. For the connector assemblies, models
with plating tin (Sn) are also to be used.
The A and L connections are colour-coded
black, the K connection is colour-coded natural
(beige). The pins are numbered as shown in
the following diagram:
5
8
1
4
Terminal assignment
12 V
DC 12 V voltage source for
customer-specific application
O V
PE
Input PE
PE
Input PE
A Mod.
Modbus meter A
B Mod.
Modbus meter B
PP
Proximity Pilot
CP
Control Pilot
13
Relay 13: relay output 1 (12 V)
14
Relay 14: relay output 1 (12 V)
HS2
Actuator HS2: Locking input actuator switch
HS1
Actuator HS1: Locking 12 V output actuator switch
A
Actuator A: Locking actuator output negative
B
Actuator B: Locking actuator output positive
23
Relay 23: relay output 2 (12 V)
24
Relay 24: relay output 2 (12 V)
Opto1-
Optocoupler input 1 (12 V negative)
Opto1+
Optocoupler input 1 (12 V positive)
Opto2-
Optocoupler input 2 (12 V negative)
Opto2+
Optocoupler input 2 (12 V positive)
ICC1314_D00520_00_Q_DEEN / 02.2025
ICC1314
8
4
5
