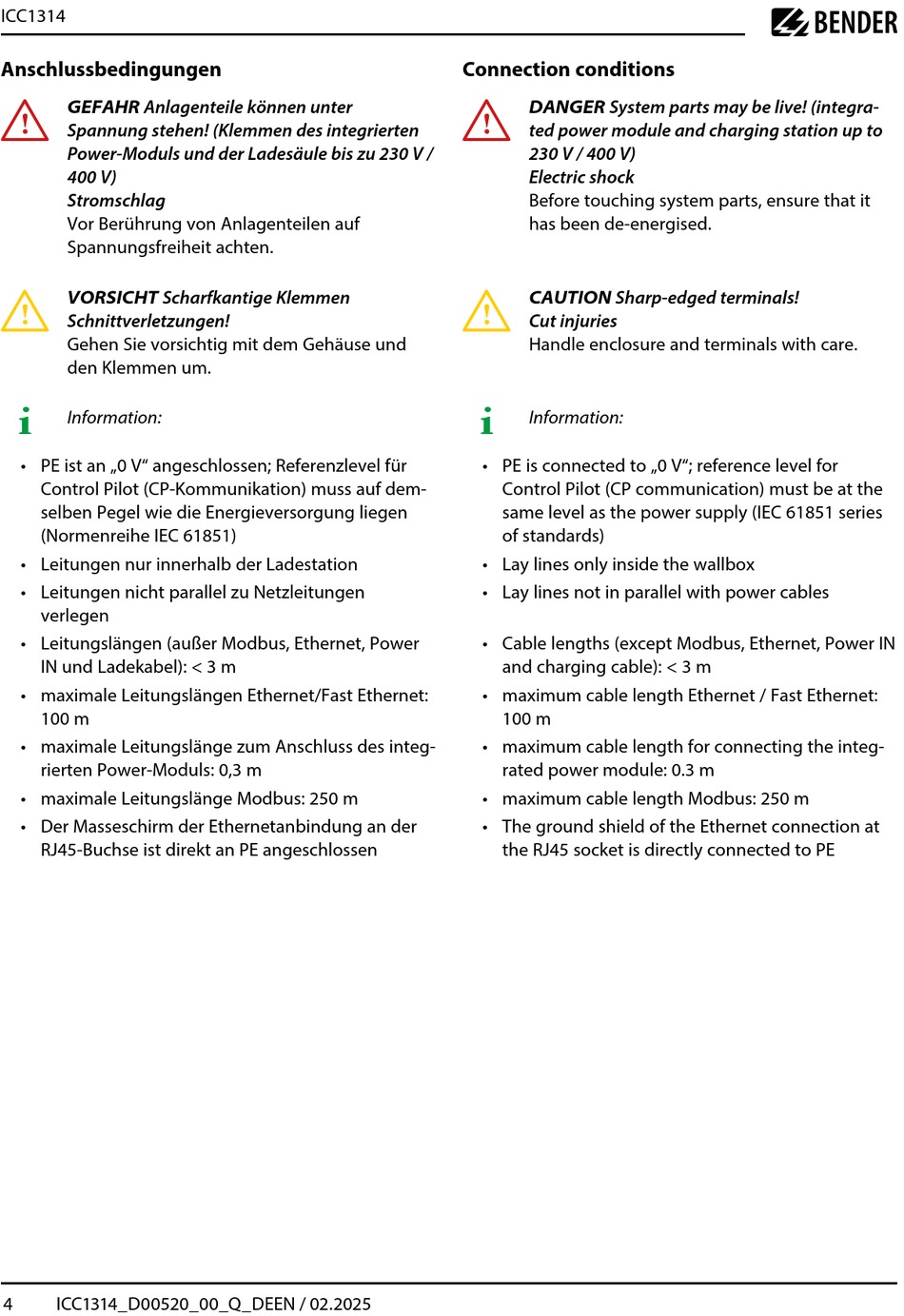

ICC1314
Anschlussbedingungen
I
GEFAHR Anlagenteile können unter
Spannung stehen! (Klemmen des integrierten
Power-Moduls und der Ladesäule bis zu 230 V /
400 V)
Stromschlag
Vor Berührung von Anlagenteilen auf
Spannungsfreiheit achten.
I
VORSICHT Scharfkantige Klemmen
Schnittverletzungen!
Gehen Sie vorsichtig mit dem Gehäuse und
den Klemmen um.
i
Information:
• PE ist an „0 V" angeschlossen; Referenzlevel für
Control Pilot (CP-Kommunikation) muss auf dem-
selben Pegel wie die Energieversorgung liegen
(Normenreihe IEC 61851)
• Leitungen nur innerhalb der Ladestation
• Leitungen nicht parallel zu Netzleitungen
verlegen
• Leitungslängen (außer Modbus, Ethernet, Power
IN und Ladekabel): < 3 m
• maximale Leitungslängen Ethernet/Fast Ethernet:
100 m
• maximale Leitungslänge zum Anschluss des integ-
rierten Power-Moduls: 0,3 m
• maximale Leitungslänge Modbus: 250 m
• Der Masseschirm der Ethernetanbindung an der
RJ45-Buchse ist direkt an PE angeschlossen
4
ICC1314_D00520_00_Q_DEEN / 02.2025
Connection conditions
I
DANGER System parts may be live! (integra-
ted power module and charging station up to
230 V / 400 V)
Electric shock
Before touching system parts, ensure that it
has been de-energised.
I
CAUTION Sharp-edged terminals!
Cut injuries
Handle enclosure and terminals with care.
i
Information:
• PE is connected to „0 V"; reference level for
Control Pilot (CP communication) must be at the
same level as the power supply (IEC 61851 series
of standards)
• Lay lines only inside the wallbox
• Lay lines not in parallel with power cables
• Cable lengths (except Modbus, Ethernet, Power IN
and charging cable): < 3 m
• maximum cable length Ethernet / Fast Ethernet:
100 m
• maximum cable length for connecting the integ-
rated power module: 0.3 m
• maximum cable length Modbus: 250 m
• The ground shield of the Ethernet connection at
the RJ45 socket is directly connected to PE
