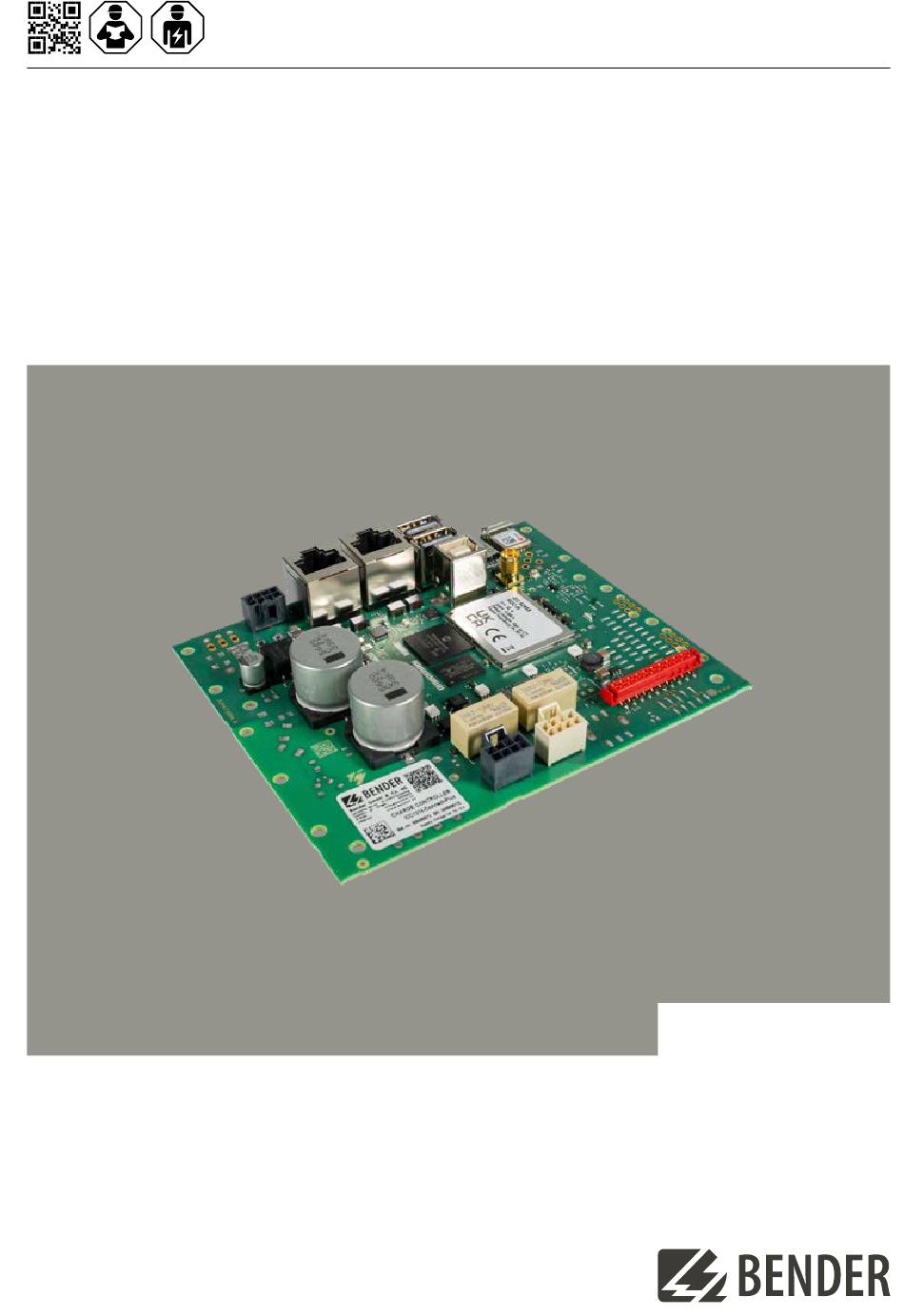

- Seite 1 Kurzanleitung DE Quick-start guide EN ICC1314 Laderegler für Ladesysteme zum Laden von Elektrofahrzeugen Charge controller for charging systems for electric vehicle charging Abbildung ähnlich / figure similar ICC1314_D00520_00_Q_DEEN / 02.2025...
- Seite 2 IPM1401 (integriertes Power-Modul mit Phasenzuschaltung für ICC1314-Connect-Plus) auf Anfrage B94060065 IPM1401 (integrated power module with phase control for ICC1314-Connect-Plus) on request HMI150 (RFID-Leser, 11x RGB-LED, Summer und WiFi) 94060150 HMI150 (RFID reader, 11x RGB LED, buzzer and WiFi)
- Seite 3 ICC1314 Bestimmungsgemäße Verwendung Intended use Der Laderegler ICC1314, nachfolgend als „Laderegler“ The ICC1314 charge controller, hereinafter referred to as bezeichnet, ist der Hauptbestandteil eines Ladesystems „charge controller“, is the main component of a char- zum Laden von Elektrofahrzeugen. ging system for charging electric vehicles.
- Seite 4 ICC1314 Anschlussbedingungen Connection conditions GEFAHR Anlagenteile können unter DANGER System parts may be live! (integra- Spannung stehen! (Klemmen des integrierten ted power module and charging station up to Power-Moduls und der Ladesäule bis zu 230 V / 230 V / 400 V)
- Seite 5 ICC1314 Ladesystem mit Typ-2-Steckdose Charging system with type 2 socket-outlet HINWEIS CAUTION Für die Anschlüsse A, L und K kommen Molex For the connections A, L and K a Molex Nano- Nano-Fit, Serie 105310, 8-polig, Beschichtung: Fit, series 105310, 8-pin, plating: tin (Sn) is Zinn (Sn) zum Einsatz.
- Seite 6 ICC1314 Wiring diagram Anschlussbild Opto2- Opto2+ Opto1- Opto1+ B Mod. A Mod. 12 V CAUTION HINWEIS Usage variants of the USB type A Nutzungsvarianten der USB-Typ-A interfaces (D) Schnittstellen (D) 1. both USB type A sockets (D1 and D2) 1. beide USB-Typ-A Buchsen (D1 und D2) 2.
- Seite 7 ICC1314 Legende Legend 12 V, PE, Modbus-Zähler, CP, PP 12 V, PE, Modbus meter, CP, PP (Molex Nano-Fit 105310-3508) (Molex Nano-Fit 105310-3508) Anschluss Ethernet (ETH2) Connection Ethernet (ETH2) Anschluss Ethernet (ETH1) Connection Ethernet (ETH1) Erweiterungsanschluss (USB-Typ-A) D1, D2 Extension connection (USB type A)
