RP-RM83F Hochbelastbarer Seilzug-Not-Halt-Schalter
Anschlüsse
Diese Schaltermodelle verfügen über redundante Paare von Sicherheitskontakten, so dass sie für die ein- oder zweikanalige Ausgabe
mit einem Sicherheitsmodul oder einer Not-Halt-Schaltung verdrahtet werden können. Überwachungskontakte können auf Wunsch mit
einem externen Alarmgerät verdrahtet werden.
Hinweis:
• Richtige Verdrahtung
• Den Seilzug erst betätigen, wenn die Abdeckung ordnungsgemäß geschlossen wurde.
• Die Kontaktschrauben dürfen maximal mit einem Drehmoment von 0,8 Nm angezogen werden;
Schrauben nicht zu fest anziehen. Vor dem Schließen der vorderen Abdeckung sicherstellen, dass keine
Kabel eingeklemmt sind.
Einkanalige Ausgabe: Verdrahten Sie die Kontakte 11/12 zusammen in Reihe mit dem Eingang eines Sicherheitsmoduls oder einer Not-
Halt-Schaltung.
Zweikanalige Ausgabe: Verdrahten Sie die Kontakte 11/12 unabhängig voneinander mit den beiden Eingängen des Sicherheitsmoduls.

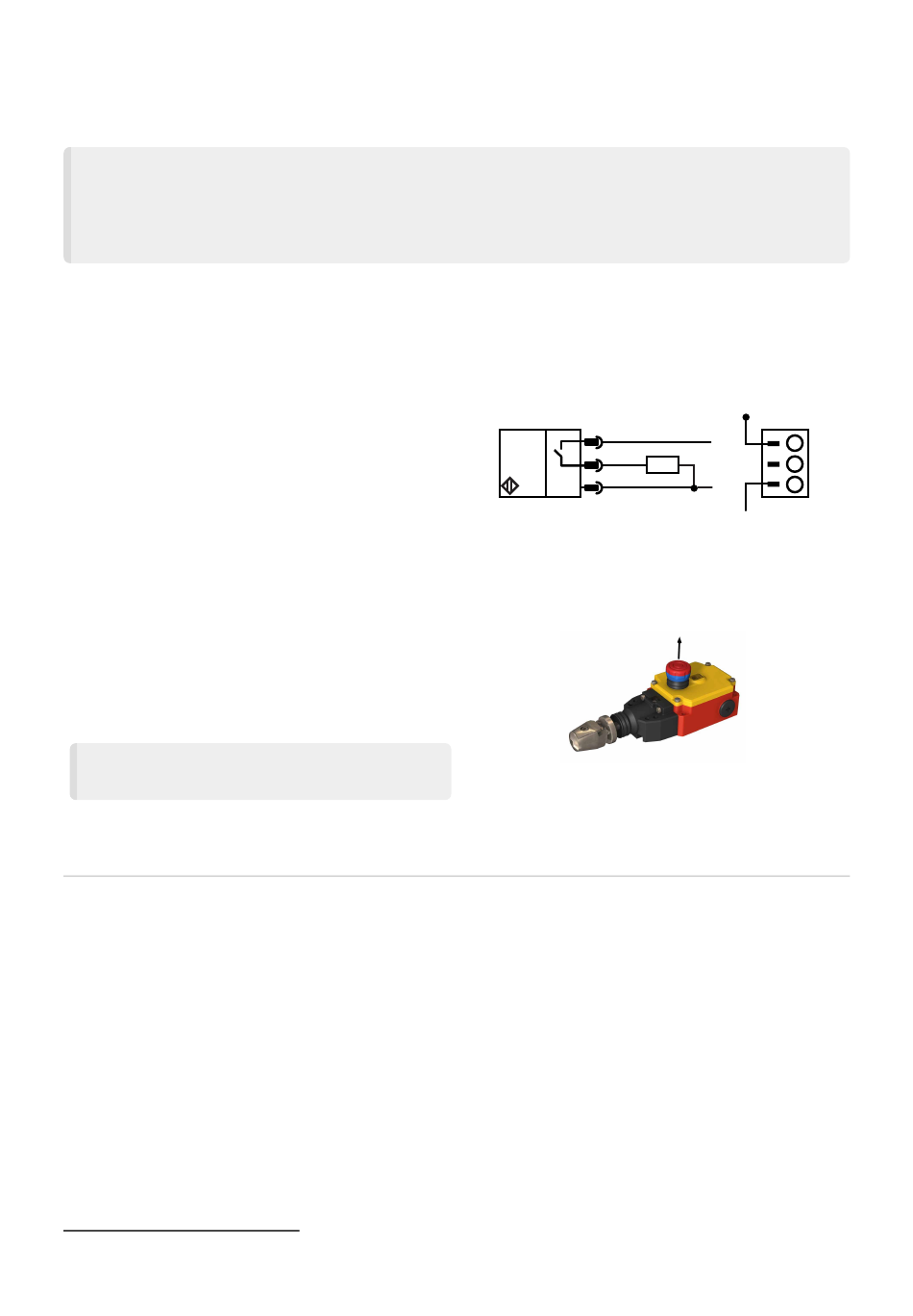

Warnsignal. Die Schaltermodelle RP-RM83F-...E verfügen über
einen 24-V-DC-Transistorausgang zur Ausgabe von
„Warnsignalen". Dieser meldet, wenn die Seilspannung entweder
zu hoch oder zu niedrig ist, bevor die Sicherheitskontakte öffnen
und der Schalter ausschaltet. Dieser Transistorschalter befindet
sich in der Verdrahtungskammer neben den
Sicherheitsausgangskontakten.
Manueller Reset/Verriegelungs-Reset
Not-Halt und Verriegelungs-Reset. Nach dem Ziehen/Bruch des
Seils oder dem Drücken des Not-Halt-Knopfes muss die
Verriegelung manuell zurückgesetzt werden. Der Not-Halt-Knopf
kann nur zurückgesetzt werden, wenn die richtige Spannung
angezeigt wird. Ziehen Sie den roten Not-Halt-Knopf, bis die
Statusanzeige des Schalters von Gelb zu Grün wechselt und die
Verriegelung ein hörbares „Klickgeräusch" von sich gibt, was
anzeigt, dass die Verriegelung zurückgesetzt wurde.
Hinweis: Bevor die Verriegelung
zurückgesetzt werden kann, muss die
korrekte Seilspannung angezeigt werden.
Wartung/Überprüfung
Bei der Installation oder dem Austausch von Schaltern und bei der Einrichtung der Maschine muss eine befähigte Person.
Schalter auf korrektes Abschaltverhalten der Maschine testen und den/die Schalter und die Installation auf ordnungsgemäßen Betrieb,
Sachschäden, Montage (Lockerheit) und übermäßige Umweltverschmutzung überprüfen. Dies muss außerdem nach einem
regelmäßigen, vom Anwender festgelegten Zeitplan erfolgen, der sich nach der Härte der Betriebsumgebung und der Häufigkeit der
Schalterbetätigungen richtet. Dies wird im Allgemeinen durch eine Risikobewertung, wie sie in ANSI B11.0 enthalten ist, ermittelt.
Justieren, reparieren oder ersetzen Sie Komponenten nach Bedarf. Wenn bei der Inspektion Verunreinigungen auf dem Schalter
festgestellt werden, muss der Schalter gründlich gereinigt und die Ursache für die Verunreinigung beseitigt werden. Der Schalter und/
oder die entsprechenden Komponenten sind zu ersetzen, wenn Teile oder Baugruppen beschädigt, gebrochen, verformt oder stark
abgenutzt sind oder wenn die elektrischen/mechanischen Spezifikationen (für die Umgebung und die Betriebsbedingungen)
überschritten wurden. Das Steuersystem immer auf einwandfreie Funktion unter Maschinensteuerbedingungen testen, nachdem
Wartungsarbeiten durchgeführt wurden, der Schalter ausgetauscht oder eine Komponente des Schalters ersetzt wurde.
Weitere Punkte, die in die Prüfung und/oder regelmäßige Wartung eines Seilzugsystems aufgenommen werden sollten:
• Auf die korrekte Seilspannung prüfen und sie bei Bedarf anpassen
• Den freien Betrieb (keine Bindung) des Seils und die korrekte Auslösung, wenn am Seil gezogen wird, überprüfen
• Rollen und andere bewegliche Teile, die mit dem Seil verbunden sind, regelmäßig schmieren
• Loses oder beschädigtes Befestigungszubehör, abgenutzte/verfärbte Seile (Kabel), fehlende rote Seilummantelung oder
Fahnen/Kennzeichnungen (falls verwendet) reparieren
• Verschmutzungen gegebenenfalls beseitigen bzw. reinigen und deren Ursache beseitigen
(1)
Eine befähigte Person wird vom Arbeitgeber schriftlich als für die Durchführung eines bestimmten Prüfverfahrens entsprechend geschult ausgewiesen.
page 6 of 11
© Banner Engineering Corp. Alle Rechte vorbehalten.
Elektrische Anschlüsse für Warnsignal
+24 V
1 +
2
Load
3
–
0 V dc
Zurücksetzen der Verriegelung
1
2
3
(1)
jeden
