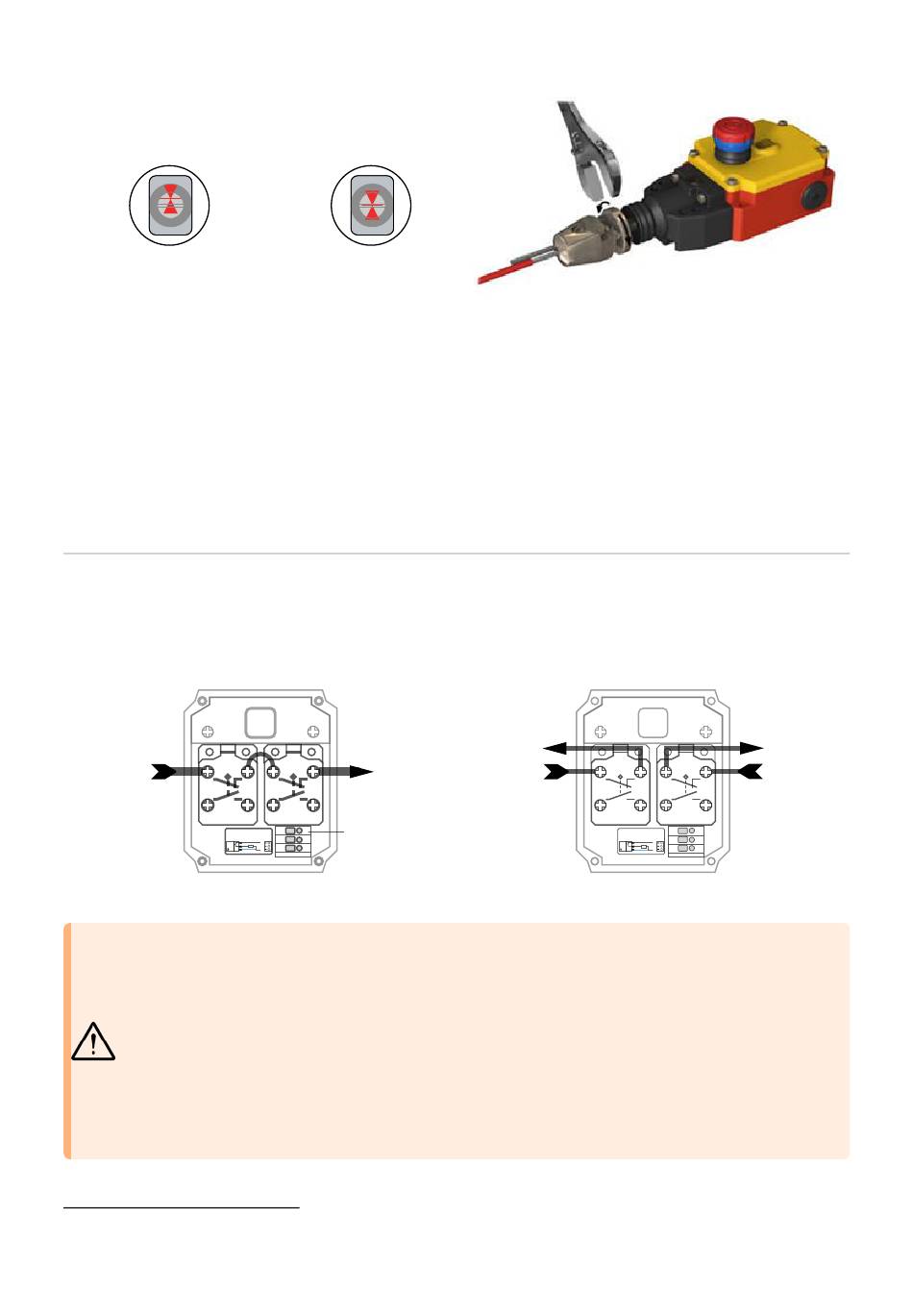

Elektrische Installation - Banner Rp-Rm83F Serie Bedienungsanleitung

Spannungsanzeigefenster: zu wenig
Spannung angezeigt
1. Richten Sie die Pfeile mittig aus (siehe Abbildung).
◦ Typen RP-RM83F-...LT und RP-RM83F-...LTE: Drehen Sie das externe Spannschloss, bis die Pfeile mittig ausgerichtet
sind.
◦ Typen RP-RM83F-...LR und RP-RM83F-...LRE: Drehen Sie die Schaltachse mit einem 17-mm-Schlüssel wie
abgebildet, bis die Pfeile mittig ausgerichtet sind.
2. Ziehen Sie kräftig am Seil und setzen Sie die Verriegelung mehrmals zurück.
3. Wenn die Pfeile im Fenster der Spannungsanzeige nicht in die korrekte Position (mittig ausgerichtet auf der Linie im Fenster)
zurückkehren, ziehen Sie die Seilspannung je nach Bedarf weiter an oder lockern Sie sie, und setzen Sie sie dann zurück, bis
die richtige Spannung angezeigt wird.
4. Überprüfen Sie die Spannungseinstellung in regelmäßigen Abständen, um einen ordnungsgemäßen Betrieb sicherzustellen.

Elektrische Installation

Zugang zur Verdrahtungskammer
Zugang zur Verdrahtungskammer durch Lösen der vier Eckschrauben, um die Frontabdeckung zu entfernen. Wählen Sie den besten
Kabeleingang und das beste Gewinde im ½" × 14 NPSM-Leitungsadapter (mitgeliefert) oder im optionalen M20 × 1,5 Kabelflansch
(siehe „Zubehör"). Verdrahten Sie die beiden Schaltkontakte in Reihe oder unabhängig voneinander.
Ein-Kanal-Anschluss
11 12
23 24
10-30 VDC
Warnung:
• Gefahr eines elektrischen Schlags
• Gehen Sie äußerst vorsichtig vor, um einen Stromschlag zu vermeiden. Es könnte zu schweren oder
tödlichen Verletzungen kommen.
• Trennen Sie immer die Stromversorgung vom Sicherheitssystem (z. B. Gerät, Modul, Anschlüsse) und der
überwachten Maschine, bevor Anschlüsse verbunden oder Komponenten ausgetauscht werden. Es
können Lockout/Tagout-Verfahren (Verriegelung/Kennzeichnung) erforderlich sein. Zur Steuerung von
gefährlicher Energie wird auf OSHA 29CFR1910.147, ANSI Z244-1 bzw. die entsprechende Norm
verwiesen.
• Es dürfen nur die in diesem Handbuch beschriebenen Anschlüsse mit dem Gerät oder System verbunden
werden. Die elektrische Installation und Verdrahtung muss von qualifizierten Personen () durchgeführt
werden.
wie zum Beispiel der NEC (National Electric Code), NFPA 79 oder IEC 60204-1, sowie sämtliche
geltenden örtlichen Normen und Vorschriften.
(1)
Eine Person, die durch ein anerkanntes Ausbildungs- oder Berufsabschlusszertifikat bzw. durch umfangreiche Kenntnisse und die entsprechende
Ausbildung oder Erfahrung mit Erfolg nachweisen kann, dass sie in der Lage ist, Probleme bezüglich des in Frage stehenden Gegenstands und bei der
Arbeit mit diesem zu lösen.
01-Nov.-24
Spannungsanzeigefenster: korrekte
Spannung angezeigt
11 12
23 24
PNP
Warning Signal
1
+ 1
2
Load 2
Connections
3 – 3
(1)
Dabei sind die geltenden elektrischen Standards und Verdrahtungsvorschriften einzuhalten,
© Banner Engineering Corp. Alle Rechte vorbehalten.
RP-RM83F Hochbelastbarer Seilzug-Not-Halt-Schalter
Einstellen der Seilspannung (Typen RP-RM83F-..LT und -..LTE)
Zwei-Kanal-Anschluss
11 12
Channel A
23 24
10-30 VDC
1
+ 1
2
Load 2
3 – 3
11 12
Channel B
23 24
