Green
Yellow
Yellow

Mechanische Installation

• Das Seil muss über seine gesamte Länge leicht zugänglich und sichtbar sein. Kennzeichen dürfen am Seil befestigt werden,
um dessen Sichtbarkeit zu erhöhen.
• Schaltgehäuse, Ankerhalterungen und Drahtseilhalterungen (Rollen oder Ringschrauben) müssen starr und sicher sein.
• Rollen sind zwar zu bevorzugen, doch eine Kombination von Rollen und/oder Ringschrauben ist erforderlich, um das Drahtseil
über seine gesamte Länge abzustützen. Wenn das Drahtseil gezogen wird, sollte es sich frei durch die Rollen oder
Ringschrauben bewegen, um den Schalter auszulösen.
• Verwenden Sie nur Seilrollen (keine Ringschrauben), wenn das Seil um Ecken geführt oder die Richtung geändert wird – auch
bei geringfügigen Richtungsänderungen.
• Das Seil niemals durch Rohrleitungen verlegen.
• Niemals Gewichte am Seil anbringen.
• Die Temperatur wirkt sich auf die Seilspannung aus. Das Seil dehnt sich aus (wird länger), wenn die Temperatur steigt, und
zieht sich zusammen (wird kürzer), wenn die Temperatur sinkt. Bei signifikanten Temperaturschwankungen muss die
Spannungseinstellung häufig überprüft werden.
• Die angegebene maximale Gesamtseillänge darf nicht überschritten werden. Banner bietet Modelle für andere Spannweiten an;
kontaktieren Sie Banner Engineering oder besuchen Sie
Warnung:
• Wenn das Drahtseil nicht mit Rollen oder Ringschrauben befestigt wird, kann der Schalter beschädigt
werden.
• Eine Beschädigung des Schalters kann eine Gefahrensituation hervorrufen, die zu schweren
Verletzungen oder zum Tod führen kann.
• Verwenden Sie Umlenkrollen oder Ringschrauben, um das Drahtseil zu stützen und so gegen
Beschädigungen des Schalters vorzubeugen.
Hinweis: Hinweis: Um die Einhaltung der richtungsunabhängigen Betätigung des Drahtseils zu gewährleisten, ist
eine Spannfeder erforderlich.
Gehen Sie wie folgt vor, um den Schalter zu installieren.
1. Bringen Sie den Schalter sicher auf einer stabilen, unbeweglichen Oberfläche an.
2. Befestigen Sie eine Ringschraube am gegenüberliegenden Ende der Seilspannweite des Schalters. Vergewissern Sie sich,
dass der Anker für die Ringschraube fest und unbeweglich ist, um der konstanten Spannung und dem möglichen Zug des Seils
standzuhalten.
3. Montieren Sie das Seil wie abgebildet. Lassen Sie die PVC-Ummantelung des Seils über die gesamte Länge intakt.
4. Verwenden Sie an jedem Stützpunkt Seilrollen (empfohlen) oder Ringschrauben. Verwenden Sie immer eine Umlenkrolle, wenn
Sie das Seil um eine Ecke führen, unabhängig vom Winkel.
01-Nov.-24

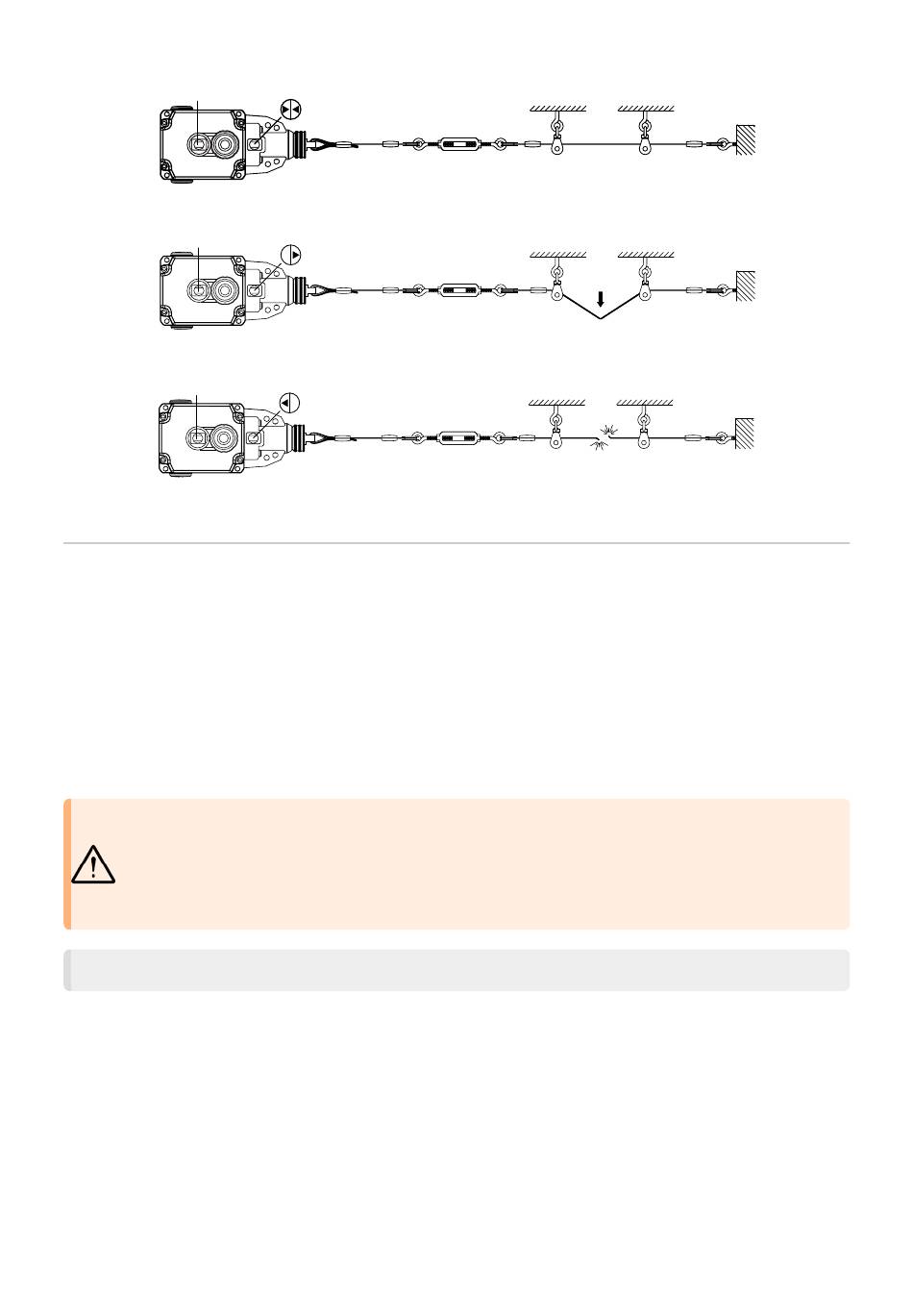

RUN-Zustand (korrekte Seilspannung) − Kontakte 11/12 geschlossen
Seilzug-Zustand − Kontakte 11/12 geöffnet
Seilbruch-Zustand − Kontakte 11/12 geöffnet
www.bannerengineering.com
© Banner Engineering Corp. Alle Rechte vorbehalten.
RP-RM83F Hochbelastbarer Seilzug-Not-Halt-Schalter
für die Modellauswahl.
