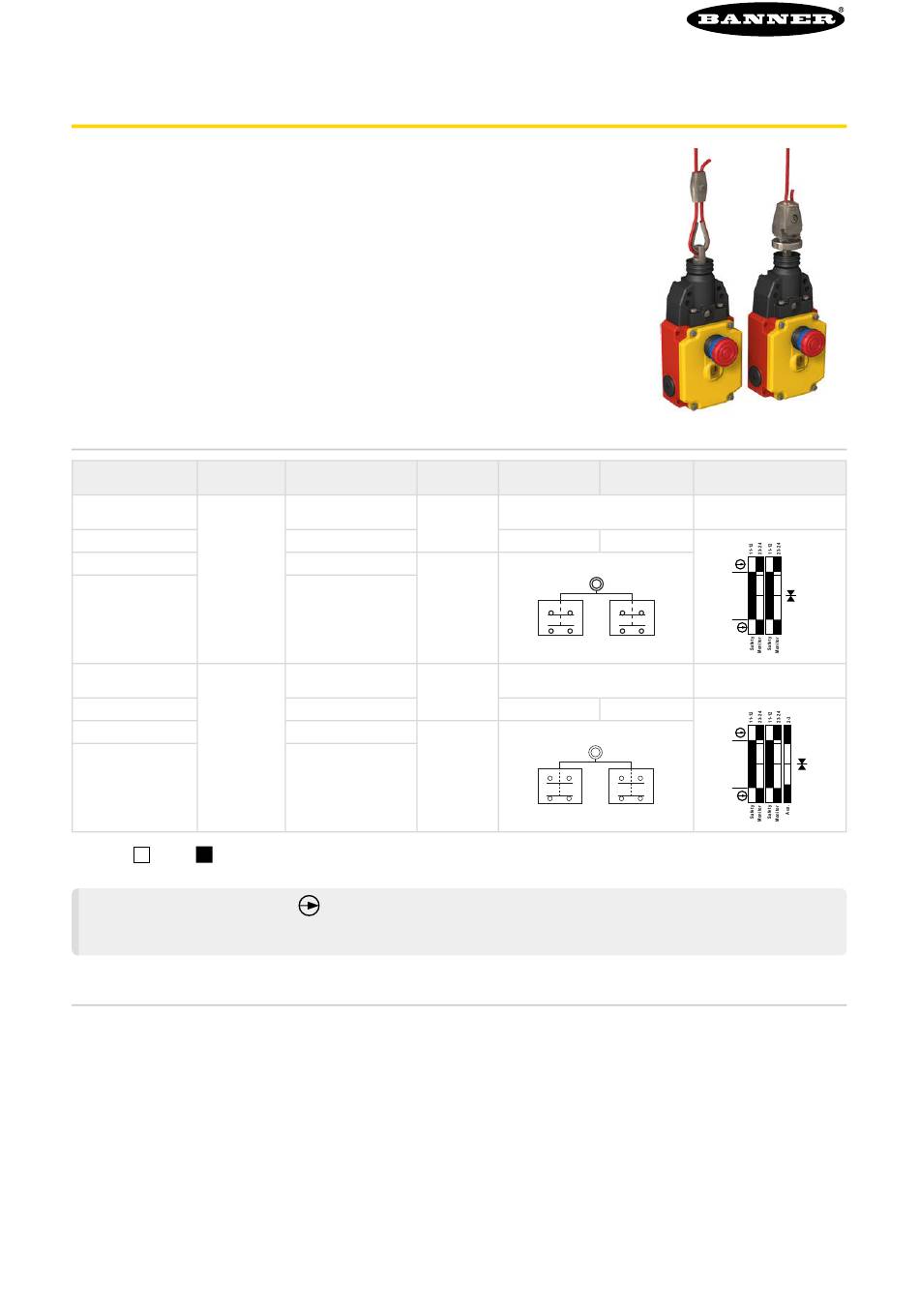

RP-RM83F Hochbelastbarer Seilzug-Not-Halt-
Schalter
Technische Merkmale
Seilzugschalter mit Not-Halt-Knopf für den Innen- oder Außenbereich
• Beide Sicherheitskontakte rasten beim Ziehen am Seil, bei Seilbruch oder bei
nachlassender Spannung aus; manueller Reset erforderlich (IEC 60947-5-5)
• Aluminium-Druckgussgehäuse, Schutzart IP67 und NEMA 4, geeignet für anspruchsvolle
industrielle Innen- und Außenumgebungen
• Das innovative Design des Typs RP-RM83F-..LT.. ermöglicht eine schnelle und einfache
Seileinstellung
• Seilspannweiten bis zu 75 m (245 ft), je nach Modell
• Beide Sicherheitskontakte sind bei normaler Seilspannung geschlossen und öffnen sich,
wenn am Seil gezogen wird oder wenn das Seil bricht (oder wenn die Spannung
gegenüber der normalen Spannung nachlässt)
• Beide Überwachungskontakte arbeiten entgegengesetzt zu den Sicherheitskontakten für
die Überwachung durch ein anderes Gerät
• Zusätzlicher 24 V PNP-Transistorhilfsausgang bei einigen Typen ermöglicht die
Fernüberwachung der Seilspannung.
• Das Spannungsanzeigefenster zeigt die korrekte Seilspannung für den Betrieb oder
ausgerastete Sicherheitskontakte an (der Seilzug oder der Not-Halt-Schalter wird betätigt)
Ausführungen
Typ Max. Seillänge
RP-RM83F-75LTE
RP-RM83F-75LRE
RP-RM83F-75LT
75 m (245 ft)
RP-RM83F-75LR
RP-RM83F-38LTE
RP-RM83F-38LRE
RP-RM83F-38LT
37,5 m (123 ft)
RP-RM83F-38LR
Kontakte: Offen Geschlossen
Hinweis: Dieses Symbol
verwendet, um den Punkt des Auslöserwegs zu kennzeichnen, an dem der Öffner-Sicherheitskontakt vollständig
geöffnet ist.
Wichtig ... Dies zuerst lesen
Informationen zur Verwendung von Seilzugschaltern. In den USA werden die Funktionen, die Banner-Seilzugschalter ausführen sollen,
von der Occupational Safety and Health Administration (OSHA) reguliert. Ob eine bestimmte Seilzugschalterinstallation alle
anwendbaren OSHA-Anforderungen erfüllt oder nicht, hängt von Faktoren ab, die außerhalb der Kontrolle von Banner Engineering
Corp. liegen, beispielsweise von der genauen Verwendung, Installation, Verdrahtung, Wartung und dem genauen Betrieb der Schalter.
Banner Engineering Corp. hat sich um die Vollständigkeit der Anwendungs-, Installations-, Betriebs- und Wartungsanleitungen in diesem
Dokument bemüht. Richten Sie alle Fragen bezüglich der Verwendung oder Installation von Seilzugschaltern an die
Anwendungstechnische Abteilung im Werk.
Banner Engineering Corp. empfiehlt den Einsatz von Seilzugschaltern gemäß den Richtlinien, die in den unten aufgeführten Normen
festgelegt sind. Darüber hinaus hat der Anwender dafür Sorge zu tragen, dass sämtliche örtlichen, regionalen und nationalen Gesetze,
Vorschriften und Bestimmungen zum Gebrauch von Banner-Seilzugschaltern bei jeder Anwendung befolgt werden. Es wird besonders
darauf hingewiesen, dass alle Rechtsvorschriften erfüllt und alle Installations- und Wartungsanweisungen befolgt werden müssen.
Geltende US-amerikanische und internationale Normen (nicht allumfassend):
Übersetzung der Orginalanweisungen
01-Nov.-24
Hilfs-
Seilverbindung
Statusausgang
Integriertes Spannschloss
Ja
Ring
Integriertes Spannschloss
Nein
Ring
Integriertes Spannschloss
Ja
Ring
Integriertes Spannschloss
Nein
Ring
für einen zwangsöffnenden Sicherheitskontakt (IEC 60947-5-1) wird im Schaltplan
© Banner Engineering Corp. Alle Rechte
vorbehalten.
Kabel gezogen/
RUN-Position
Kabelbruch
Position der Kabelführung (alle Modelle)
S1 S2
11 12 11 12
23 24 23 24
Position für Kabel gezogen / Kabelbruch
(alle Modelle)
S1 S2
11 12 11 12
23 24 23 24
Schaltplan
Schließer PNP Aux.
Ausgangsmodelle
S1 S2
Break (91N/156N)
-6
-4.8
Latch -4
Tension
Set Point
133N/228N
Latch
+4
+4.8
+6
Pull (175N/300N)
mm
PNP Aux. Ausgangsmodelle
S1 S2 Aux.
Break (91N/156N)
-6
-4.8
Latch -4
-3
Tension
Set Point
133N/228N
+3
Latch
+4
+4.8
+6
Pull (175N/300N)
mm
