RP-RM83F Hochbelastbarer Seilzug-Not-Halt-Schalter
Schaltermodell
75 m
75 m (245 ft)
38 m
37,5 m (123 ft)
Das gesamte Befestigungszubehör wird vom Anwender geliefert. Zu Montageschema und Größe der Montagebohrungen für die
Schaltermontage siehe
"RP-RM83F – Abmessungen" on page
Installation der Modelle RP-RM83F-..75 und RP-LS42F-xxLF (mit
integriertem Spannschloss)
Diese Modelle verfügen über ein eigenes integriertes Spannschloss und eine eigene Klemme, um das Seil zu spannen und zu
stabilisieren. Dieses innovative Design ermöglicht ein schnelles und einfaches Befestigen und Spannen der Seile. Diese Modelle
erfordern weder ein externes Spannschloss noch eine zusätzliche Klemme am Schalterende des Seils.
Einspannen des Seils in das interne Spannschloss (Typen RP-RM83F-...LT und -...LTE)
Gehen Sie wie folgt vor, um das Seil am Schalterende zu installieren.
1.
Entfernen Sie mehrere Zentimeter der Kabelumhüllung.
2.
Lösen Sie die Stellschraube an der Schalterarmatur mit einem 4-mm-Sechskantschlüssel.
3.
Führen Sie das Kabel in das mittlere Loch ein und ziehen Sie das abgeschnittene Ende aus dem seitlichen Loch heraus.
4.
Wenn die richtige Spannung erreicht ist, ziehen Sie die Stellschraube an, um das Seil festzuhalten.
Spannen des Seils
Spannen Sie das Seil nach der Installation der Seilspannungskomponenten, bis die Pfeile in der Spannungsanzeige auf der Linie im
Spannungsanzeigefenster mittig ausgerichtet sind. Dies zeigt eine ausreichende Seilspannung an. (Die Kontakte 11/12 werden
geschlossen.)
(1)
Näher, wenn möglich
(2)
Der Abstand muss genügend Platz für das gesamte Befestigungszubehör lassen.
page 4 of 11

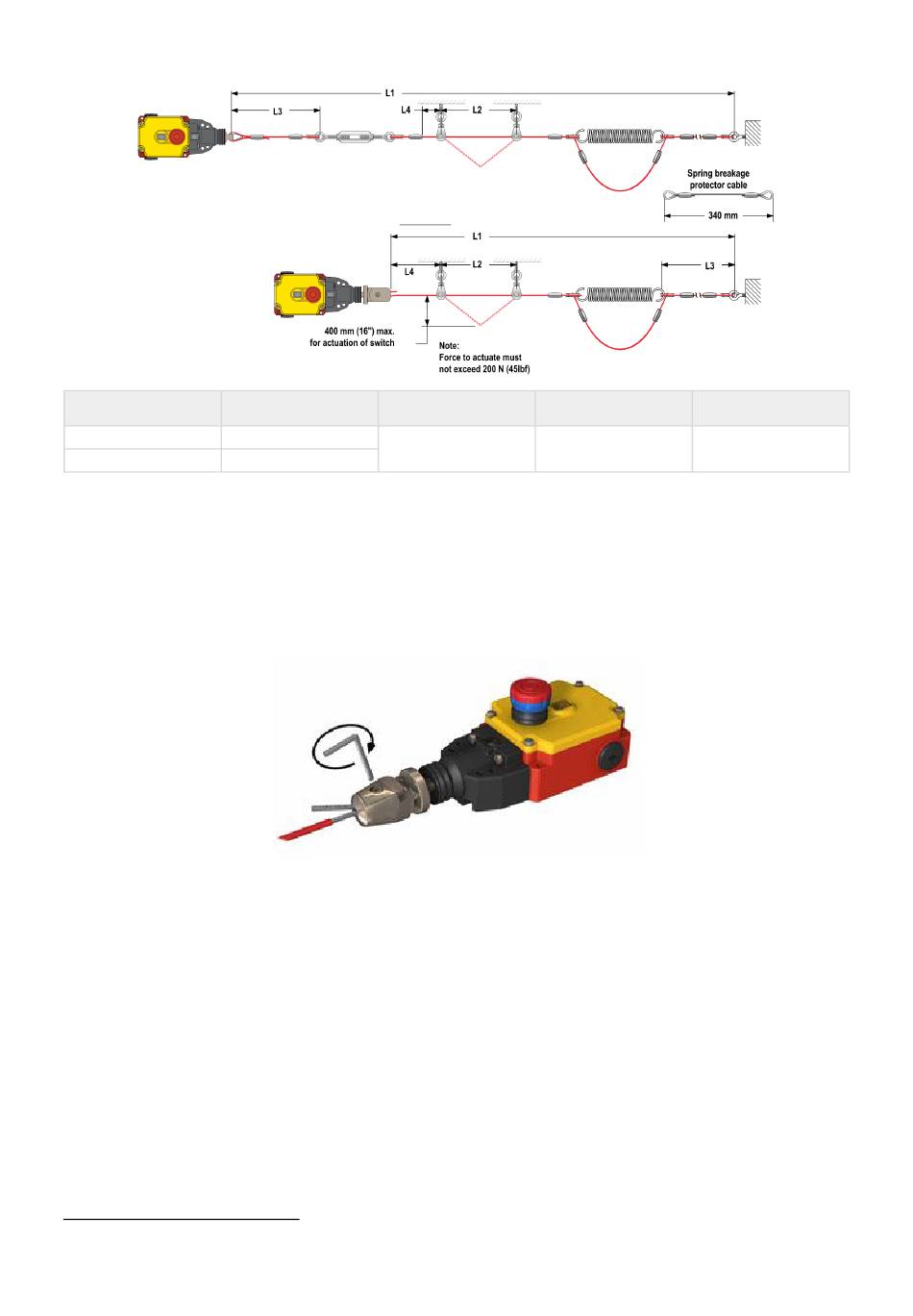

Montage von Seil und Befestigungszubehör
Max. Abstand zwischen den
Max. Gesamtlänge L1
3–5 m (10–15 ft)
© Banner Engineering Corp. Alle Rechte vorbehalten.
Max. Abstand zu Feder/
Seilrollen L2
Spannschloss L3
150 mm (6 in)
8.
Min. Abstandshalterung zur
(1)
(2)
Seilrolle L4
150 mm (6 in)
