3B SCIENTIFIC ® PHYSICS
Röhrennetzgerät 0–300 V @115 V 1001011
Röhrennetzgerät 0–300 V @230 V 1001012
Bedienungsanleitung
06/15 ALF

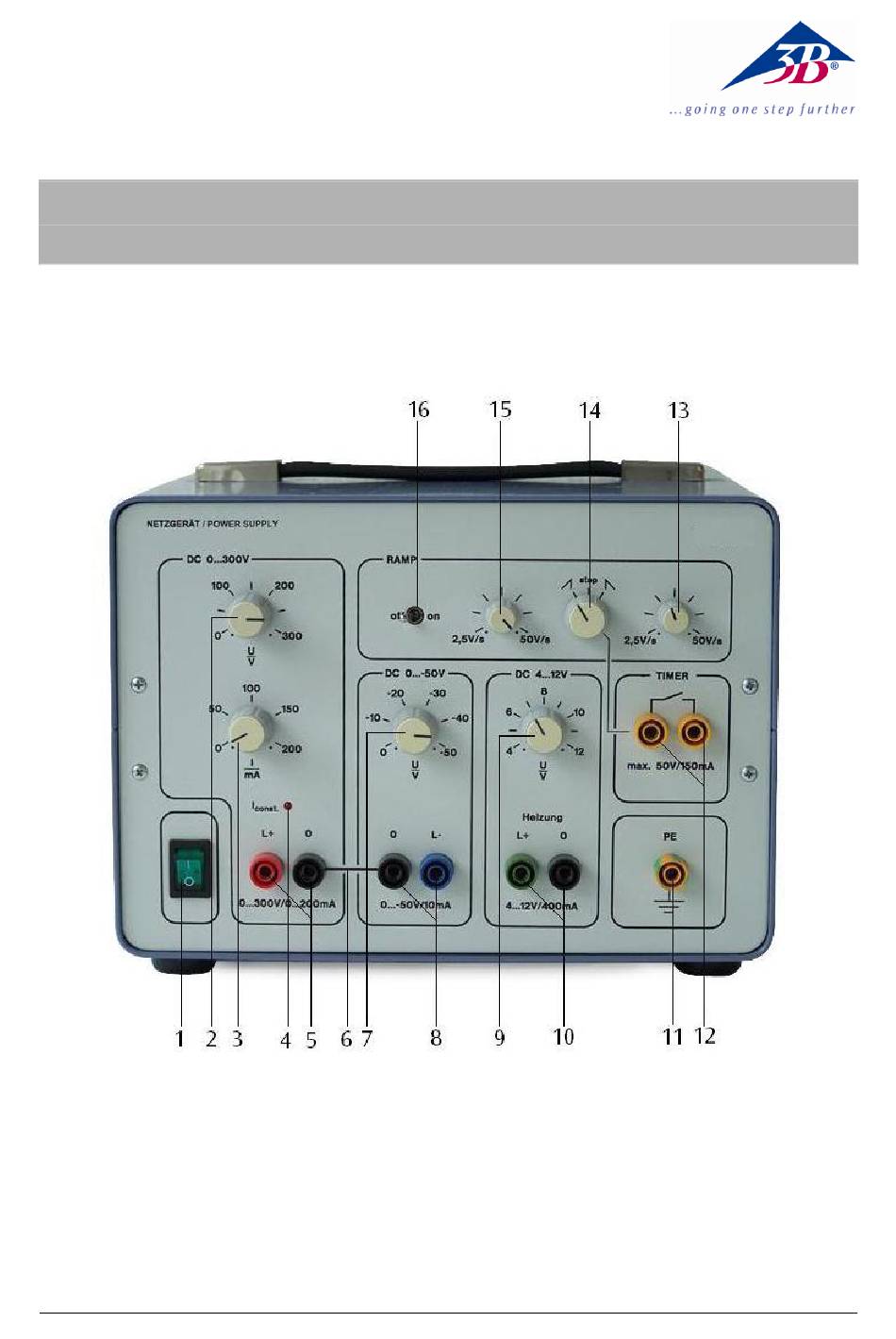

1 Netzschalter
2 Spannungssteller 0–300 V
3 Strombegrenzungssteller 0–200 mA
4 Betriebsanzeige Strombegrenzung
5 Ausgangsbuchsen 0–300 V (konstant, linear
ansteigend oder linear abfallend)
6 Gemeinsame Masse
7 Spannungssteller 0–50 V
8 Ausgangsbuchsen 0–50 V
9 Spannungssteller 4–12 V
10 Ausgangsbuchsen 4–12 V
11 Erdungsbuchse
12 Anschlussbuchsen Timer
13 Steller für Steilheit des Abfalls
14 Drehschalter für Anstieg, Anhalten und Abfall-
der Ausgangsspannung
15 Steller für Steilheit des Anstiegs
16 Ein-/Ausschalter für Rampengenerator
1
