Gun maintenance / Mantenimiento de la pistola / Entretien du pistolet /
PT
O assento da válvula interior pode chegar a danificar devido
ao acumulo sobre ela de impurezas contidas na graxa
utilizada. Isso provoca o vazamento de graxa inclusive
quando comando não esta em funcionamento (sem
pressionar o gatilho).
LIMPEZA DA VALVULA
Retirar o conector de saída (6), a guia do eixo (5) e retirar o
corpo interior do comando de graxa.
Apertar o semicorpo (12) em uma morsa (figura 1),
prendendo com a vareta para que o comando não gire
durante a manutenção.
Desrosquear o semicorpo inferior usando uma chave
STILSON (no ponto indicado na figura 1).
ATENÇÃO: Separar cuidadosamente todas as peças, ao terminar
de desrosquear para evitar que as peças se percam.
Ao montar, colocar a parte chanfrada da peça (13) em
contato com a esfera (figura 2).
Rosquear os semicorpos superior e inferior aplicando um
selante.
Rosquear novamente as peças 5 e 6 na sua posição aplicando o
selante removível.
Se durante a manutenção da válvula verificar algum dano
serio na esfera ou nos assentos, substituir o corpo interior do
comando. Esta peça deve ser substituída pelo conjunto
completo garantir a qualidade do equipamento. Posicionando
as peças em seus lugares corretamente. Desta forma o
fornecedor assegura o ótimo funcionamento do comando
após a manutenção.
SUBSTITUIÇÃO DO CORPO INTERIOR: Retirar o conector da
saída (6) e a guia do eixo (5). Extrair o corpo interior e
substitui-lo por um novo conjunto. Rosquear novamente as
peças 5 e 6 em sua posição correta aplicando um selante de
juntas.
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
Instandhaltung der Pistole / Manutenção do Comando de Graxa

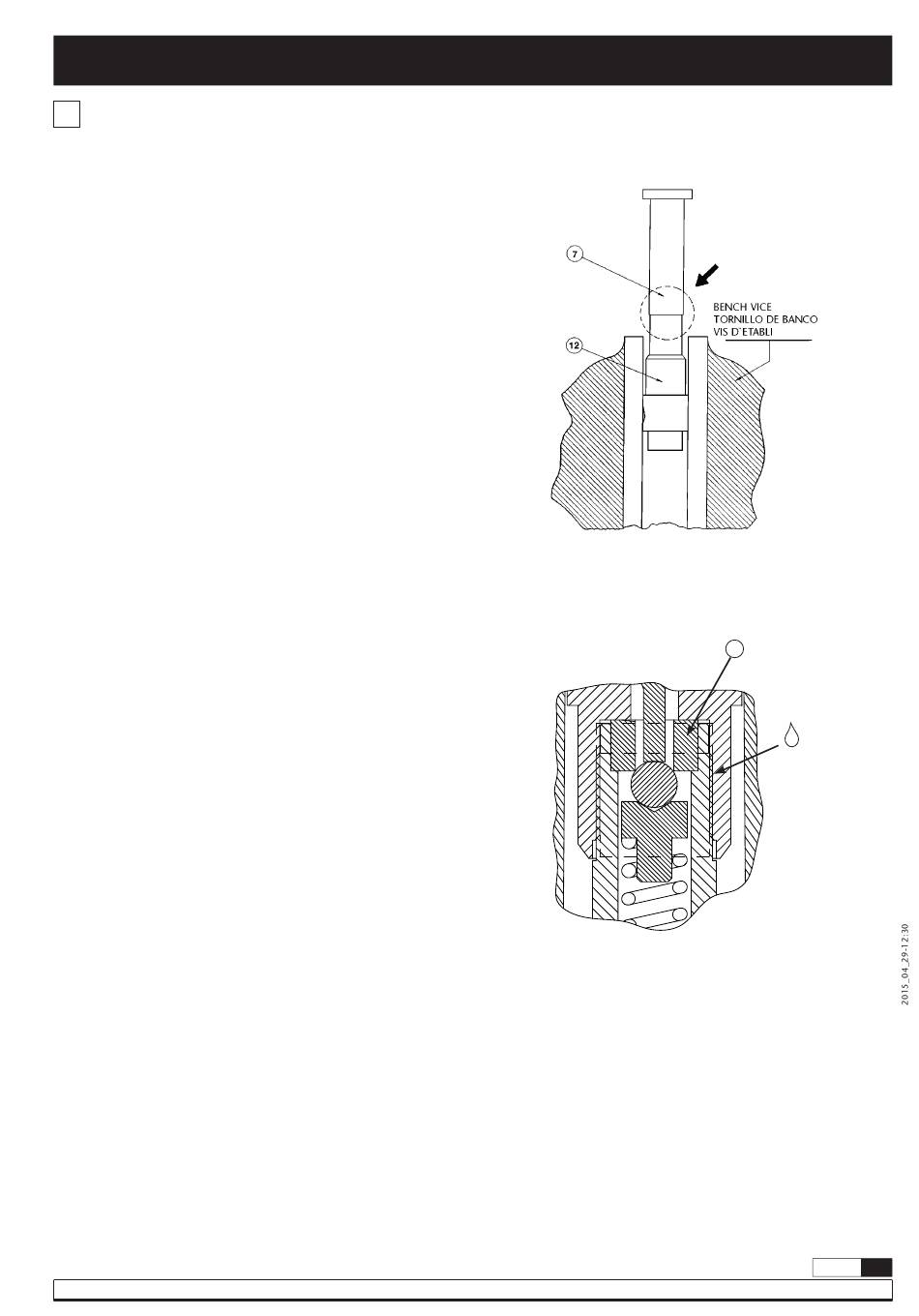

FIG. 1
13
NUT LOCKER
SELLADOR
FIG. 2
5
R. 04/15 841 801
