2. Auspacken
2.3 CFS anschließen
Hinweis: Das 485-Kabel muss
an der Teflonrohrverbindung
geklemmt werden.
Bitte blockieren Sie
den Müllschacht nicht!
Der grüne Kreis ist der Anschlusspunkt des 485-Kabels;
Der gelbe Kreis ist der Anschlusspunkt des PTFE-Rohres.

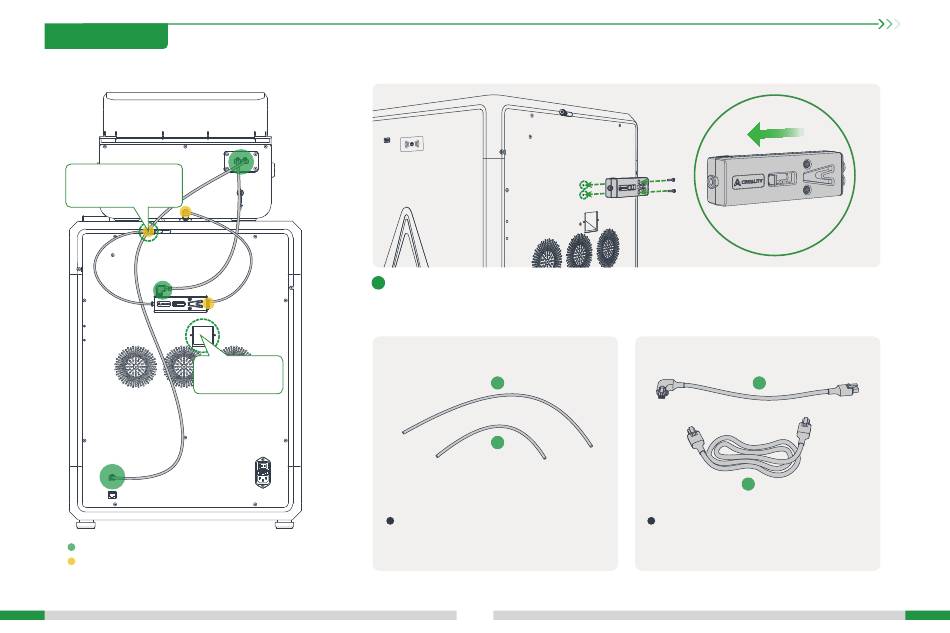

2.3.1 Installieren des Filament-Puffers
1
Installieren Sie den Filament-Puffer an der Rückseite des Druckers und befestigen Sie ihn mit zwei Puffer-Schrau-
ben; achten Sie auf die Ausrichtung des Puffers, um eine falsche Installation zu vermeiden;
2.3.2 Verbinden Sie das PTFE-Rohr und das 485-Kabel
a
b
Das längere PTFE-Rohr a wird verwendet, um
die CFS mit dem Puffer zu verbinden;
Das kürzere PTFE-Rohr b wird verwendet, um
den Puffer und den Drucker zu verbinden.
09
c
d
Das kürzere 485-Kabel c wird verwendet, um
den CFS und den Puffer zu verbinden;
Das längere 485-Kabel d wird verwendet, um
den CFS und den Drucker zu verbinden.
