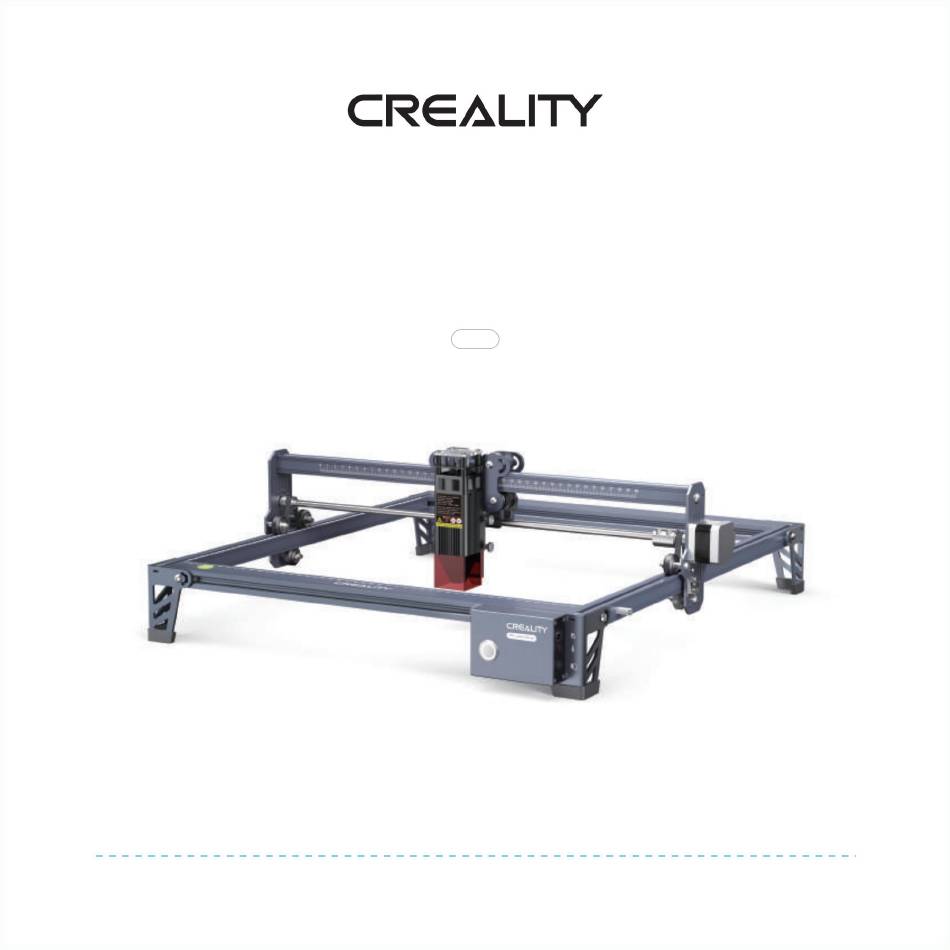

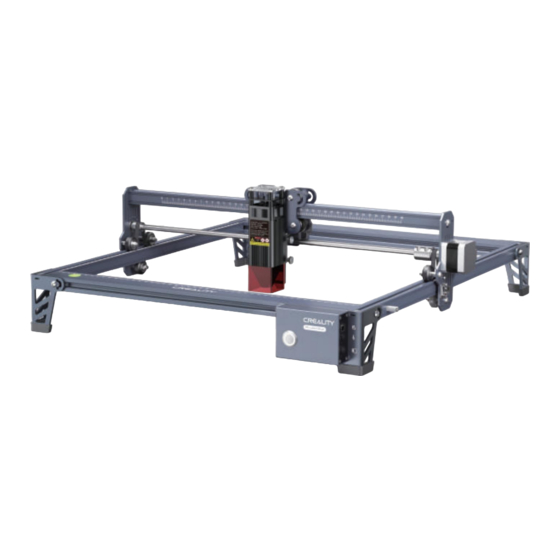

- Seite 1 Machine Translated by Google CR-Laser Falcon-Benutzerhandbuch CR-Laser Falcon Kurzanleitung V1.0 Shenzhen Chuangxiang 3D Technology Co., Ltd. SHENZHEN CREALITY 3D TECHNOLOGY CO., LTD.
- Seite 2 Machine Translated by Google...
- Seite 3 Machine Translated by Google Bild rendern Respektierter Benutzer: Vielen Dank, dass Sie sich für Chuangxiang 3D-Produkte entschieden haben. Zu Ihrer Bequemlichkeit lesen Sie bitte diese Kurzanleitung vor der Verwendung sorgfältig durch und befolgen Sie strikt die Anweisungen in der Kurzanleitung arbeiten.
- Seite 4 Firmware-Upgrade Laden Sie die neueste Firmware von https://www.creality.com/pages/download-cr-laser-falcon-laser-engraver herunter und speichern Sie die bin-Datei im Stammverzeichnis der TF-Karte Und löschen Sie andere Dateien auf der TF-Karte. Wenn das Gerät ausgeschaltet ist, legen Sie die TF-Karte in das Gerät ein. Das Gerät wird beim Einschalten automatisch aktualisiert. Der Summer ertönt während des Aktualisierungsvorgangs weiterhin und der Summer ertönt Inhaltsverzeichnis Das Update ist abgeschlossen (schalten Sie das Gerät während dieser Zeit nicht aus).
- Seite 5 13. Benutzer sollten die Gesetze und Vorschriften der entsprechenden Länder und Regionen einhalten, in denen sie tätig sind die Ausrüstung befindet (benutzt), sich an die Berufsethik halten, Sicherheitsverpflichtungen beachten und die Verwendung unserer Produkte oder Ausrüstung für illegale Zwecke strikt verbieten. Creality übernimmt hierfür keine Haftung Haftung für Rechtsverletzer unter allen Umständen.
- Seite 6 Machine Translated by Google ProduktparameterParameter _ Produktnummer CR-Laser Falcon Modell Produktgröße 568*632*198mm Maschinengröße Nettoprodukt 3,2 kg Reingewicht Betriebssystem Windows/MacOS Betriebssystem Eingangsspannung 100-240V~ 50-60Hz Eingang Die Ausgangsspannung Gleichstrom 24,0 V, 3,0 A Ausgang Bereich der Arbeitstemperatur 0ÿ-35ÿ Betriebstemperaturbereich Sicherheitszertifizierung IEC60825, FDA, CE, ROHS, FCC, UKCA, UL-Bericht, PSE Sicherheitszertifizierung Gravurgröße...
- Seite 7 Machine Translated by Google GeräteeinführungGeräteeinführung _ Hinteres X-Achsen-Profil Hinteres X-Achsen-Profil Stativ Stativ Komponente der linken Y-Achse Linke Y-Achsen-Baugruppe X-Achsen-Baugruppe X-Achsen-Montage Stativ Stativ Lasermodul (5W) Stativ Lasermodul (5W) Stativ Vorderes X-Achsen-Profil Vorderes X-Achsen-Profil Komponente der rechten Y-Achse Rechte Y-Achsen-Baugruppe StromschnittstelleStromschnittstelle Komponenten des Steuerkastens Typ-C-SchnittstelleTyp-C-Schnittstelle Steuerkastenbaugruppe TF-Kartensteckplatz.
- Seite 8 Machine Translated by Google GeräteeinführungGeräteeinführung _ Hinteres X-Achsen-Profil Hinteres X-Achsen-Profil Stativ Stativ Komponente der linken Y-Achse Linke Y-Achsen-Baugruppe X-Achsen-Baugruppe X-Achsen-Montage Stativ Stativ Stativ mit Lasermodul (10W) mehrstufigem Fixfokusstreifen Stativ Mehrstufige Fixfokusleiste Lasermodul (10W) Vorderes X-Achsen-Profil Vorderes X-Achsen-Profil Komponente der rechten Y-Achse Rechte Y-Achsen-Baugruppe StromschnittstelleStromschnittstelle Komponenten des Steuerkastens...
- Seite 9 Machine Translated by Google TeilelisteTeileliste _ oder 7. Lasermodul*1 1. X-Achsen-Baugruppe + 7.Lasermodul*1 Steuerkasten-Baugruppe. 1. X-Achsen-Baugruppe und Steuerkasten-Baugruppe 8.Netzteil*1 2. Vorderes X-Achsen- 8.Netzteil*1 Profil*1 2.Vorderes X-Achsen-Profil*1 9. Netzkabel 3. Hinteres X-Achsen- 8. Netzkabel*1 Profil*1 3.Hinteres X-Achsen-Profil*1 10. Holzbrett*2 4.Linke Y-Achsen- 10.
- Seite 10 Kartenleser *1 15.TF-Karte und Kartenleser *1 Tuch*1 19.Staubfreies Tuch*1 CR-Laser Falcon-Benutzerhandbuch CR-Laser Falcon Kurzanleitung V1.0 16. Schutzbrille*1 20. Kurzanleitung*1 20.Bedienungsanleitung*1 Shenzhen Chuangxiang 3D Technology Co., Ltd. 16. Schutzbrille*1 SHENZHEN CREALITY 3D TECHNOLOGY CO., LTD. Nur 10-W-Lasermodul 21. Mehrstufiger Festfokusstreifen 21.Mehrstufige Fixfokusleiste Nur für 10W Lasermodul...
- Seite 11 Machine Translated by Google MontageanleitungMontageanleitung _ 1. Installieren Sie die linke Y-Achsen-Baugruppe: Führen Sie die linke Y-Achsen-Baugruppe (mit dem Zahnriemen nach oben) durch die X-Achsen-Baugruppe und fädeln Sie den Zahnriemen in die gezeigte Richtung: Bauen Sie die linke Y-Achsen-Baugruppe zusammen: Führen Sie die linke Y-Achsen-Baugruppe (mit dem Riemen nach oben) durch die X-Achse Bauen Sie es zusammen und legen Sie den Riemen in der in der Abbildung gezeigten Richtung an: 2.
- Seite 12 Machine Translated by Google Verwenden Sie zur Befestigung insgesamt 8 M5*20 Innensechskant-Flachkopfschrauben. 3. Installieren Sie das vordere X-Achsen-Profil und das hintere X-Achsen-Profil Montieren Sie das hintere X-Achsen-Profil und das vordere X-Achsen-Profil: Mit acht M5*20-Schrauben befestigen. M5*20 Produktetikett Etikett M5*20 M5*20 Wasserwaage Farbverlauf M5*20...
- Seite 13 Machine Translated by Google 5.1 Installieren Sie das 5-W-Lasermodul: Bitte installieren Sie es in der festen Platte, die feste Fokusleiste ist natürlich 5.2 Installieren Sie das 10-W-Lasermodul: Bitte platzieren Sie den mehrstufigen Festfokusstreifen zwischen dem Modul und der Bearbeitung Wenn Sie vertikal nach unten gehen, sollte es Kontakt mit der Oberfläche des Gravurmaterials haben und schließlich mit der rechten Hand festschrauben Folgen Sie zwischen den Materialien den Lasergravurspitzen auf der Oberfläche des Festfokusstreifens, um die Unterseite der Lasermodulbrille herzustellen Befestigen Sie es mit Und drehen Sie die Fixfokusstange im Uhrzeigersinn, bis sie vom Magneten angezogen wird.
- Seite 14 Machine Translated by Google Beginnen Sie mit der Gravur. Beginnen Sie mit der Gravur Bitte stellen Sie vor dem Gravieren den Fokus entsprechend der Montageanleitung richtig ein und wischen Sie die Schutzlinse des Lasermoduls mit einem staubfreien Tuch und Alkohol ab, um den besten Gravureffekt zu gewährleisten Frucht.
- Seite 15 Machine Translated by Google 2. Drücken Sie den Mikroschalter. Das Gerät wechselt aus dem Standby-Modus in den Vorschaumodus. Der Laserkopf gibt ein schwaches Licht ab und umgibt das Gerät Der maximale X- und Y-Rand des Industriebildes bewegt sich wiederholt und die Anzeigelampe leuchtet immer. An diesem Punkt kann das Material in die richtige Position gebracht werden. Drücken Sie den Mikroschalter, um vom Standby-Modus in den Vorschaumodus zu wechseln.
- Seite 16 Machine Translated by Google Anzeigestatus Beschreibung Anzeigestatus 1. Die Kontrollleuchte ist aus: Das Gerät ist ausgeschaltet oder das Einschalten ist abnormal. 2. Atemlichteffekt (der Effekt von hellem und dunklem Farbverlauf): Die Maschine befindet sich im Standby-Modus. Sie können den Mikroschalter drücken, um in den Vorschaumodus oder den Gravurmodus zu wechseln. 3.
- Seite 17 Machine Translated by Google Offline-Workflow-Diagramm Start Start Offline-Arbeiten Drücken Sie den Mikroschalter erneut, um mit der Gravur zu beginnen Platzieren Sie die Metallschutzplatte und das Gravurmaterial Drücken Sie den Mikroschalter erneut, um Platzieren Sie eine Metallschutzplatte und mit der Gravur zu beginnen Gravurmaterial Passen Sie die Brennweite des Lasermoduls an Langes Drücken/Langes Drücken...
- Seite 18 Machine Translated by Google Online-Workflow-Diagramm Arbeiten in Echtzeit...
- Seite 19 Machine Translated by Google Garantiekarte Bitte kontaktieren Sie den Kundendienst, bevor Sie das Produkt zurücksenden. Für die normale Kundendienstabwicklung füllen Sie bitte unbedingt diese Karte aus und senden Sie sie zusammen mit der Maschine zurück. Reparaturÿ Ersatzÿ zurückkehren Name des Kunden: Kontakt Nummer: Fehlerbeschreibung bzw.
