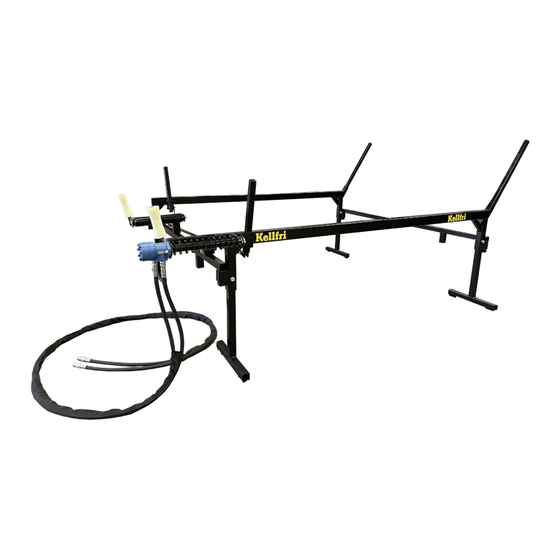

- Seite 1 13-SB220 ZUFÜHRTISCH Lesen Sie die Bedienungsanleitung vor der Inbetriebnahme des Produkts genau durch. Bedienungsanleitung, übersetzt aus dem Schwedischen...
-
Seite 2: Inhaltsverzeichnis
16–18 Abweichungsformular Garantiebedingungen Kellfri entwickelt und vertreibt effektive und kostengünstige Maschinen und Komponenten für die Forst- und Landwirtschaft, für Lohnunternehmen und Gartenbau in Schweden, in den übrigen skandinavischen Ländern und in Europa. Beachten Sie, dass dieses Dokument allgemeine Informationen enthält, die eventuell nicht auf Ihre Maschine anwendbar sind. -
Seite 3: Einleitung
EINLEITUNG Vielen Dank, dass Sie sich für ein Produkt von Kellfri AB entschieden haben. Wenn Sie den Sicherheitshinweisen und sämtlichen Anweisungen des Handbuchs folgen sowie gesunden Menschenverstand anwenden, werden Sie das Produkt viele Jahre nutzen können. Ausrüstung und Produkte von Kellfri wurden für selbstständige Landwirte, Pferdehalter und andere in der Landwirtschaft tätige Personen entwickelt, die hohe Anforderungen an die Funktionalität stellen. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise regelmäßig durchzulesen. Wenn die Sicherheitshinweise oder das Bedienungshandbuch beschädigt werden oder aus anderen Gründen nicht mehr verwendbar sind, können Sie hier ein neues Exemplar bestellen: Kellfri AB, Munkatorpsgatan 6, 532 40 SKARA, SCHWEDEN. Die Sicherheitshinweise sind auch auf der Website von Kellfri hinterlegt: www.kellfri.de Arbeiten Sie nicht mit/an Maschinen oder Produkten, wenn Sie sich krank oder müde fühlen... -
Seite 5: Warnschilder
WARNSCHILDER Achten Sie darauf, dass Warnschilder immer gut sichtbar sind, und reinigen Sie diese bei Be- darf. Richten Sie niemals den Hochdruckreiniger direkt auf die Warnschilder. Wenn ein Teil, auf dem sich ein Schild/ein Aufkleber befindet, ausgetauscht wird oder das Schild verschlissen oder anderweitig unbrauchbar ist, bestellen Sie neue Schilder. -
Seite 6: Umgebung
UMGEBUNG Überprüfen Sie vor dem Ankoppeln oder Verwenden der Maschine, dass sich in der Umgebung keine Personen, Kinder oder Objekte befinden. Es besteht die Gefahr schwerer Verletzungen. Besondere Aufmerksamkeit gilt, wenn Kinder sich in dem Bereich befinden, in dem die Maschine oder das Produkt verwendet oder aufbewahrt wird. Stellen Sie sicher, dass sich keine niedrig hängenden Stromleitungen im Arbeitsbereich befinden. -
Seite 7: Nach Der Nutzung
NACH DER NUTZUNG Achten Sie darauf, dass nach Abschluss der Arbeiten die übrig gebliebenen Stämme vom Zuführtisch abgeladen werden. Lassen Sie den Zuführtisch niemals beladen stehen, wenn er nicht verwendet wird. Warnung! Damit die Sicherheit gewährleistet ist, darf das Produkt ausschließlich in der in dieser Anleitung vorgegebenen Weise verwendet werden. -
Seite 8: Teile
TEILE NR. BEZEICHNUNG ANZAHL MASSE BEZEICHNUNG ANZAHL Tragarm, rechts 1 Stk M16 x 75 Schraube 4 Stk Tragarm, links 1 Stk M16 x 45 Schraube 2 Stk Stammstütze 2 Stk M16 x 35 Schraube 1 Stk Stammanschlag rechts+links 2 Stk M12 x 75 Schraube 2 Stk Bedienhebel 1 Stk Schraube 4 Stk M8 x 20 Querstrebe, vorn 1 Stk Mutter 5 Stk Querstrebe, hinten 1 Stk Nylock-Mutter 2 Stk... -
Seite 9: Montage
MONTAGE Aufgrund des Gewichts des Produkts sollte die Montage von zwei Personen durchgeführt werden. Beginnen Sie damit, die Teile auszulegen. Tragarm Stützen montieren. 2 Stück an jeder Längsseite. Stellen Sie die Höhe des Zuführtischs ein. Jede Stütze hat 4 vorgebohrte Löcher. Wählen Sie die Höhe, die Ihnen passend erscheint. - Seite 10 Montieren Sie die Stammstützen. Montieren Sie die hintere Querstütze. Hinten. Position der Stützrolle. Vorne. Montieren Sie die vordere Querstütze. Inhaltsverzeichnis...
- Seite 11 Stützrolle. Bringen Sie die Schraube an, um die Querstützen in Montieren Sie die Stützrolle Position zu halten. an der vorderen Querstütze. Montieren Sie die Stützrollen aus Gummi. Wird unten mit Scheibe und Splint befestigt. Inhaltsverzeichnis...
- Seite 12 Drehen Sie die Schrauben HINWEIS! Die Nut am Motor beachten. aus dem Zahnkranz heraus. Schieben Sie die Teile zusammen. Achten Sie darauf, dass die Bitte beachten! Schrauben in der Nut sitzen. Achten Sie darauf, dass ein Ziehen Sie die Schrauben fest. kleiner Spalt vorhanden ist.
- Seite 13 Lösen Sie die Sicherungsschraube am Lager. Schraube M16 Schraube M16 Sicherungsschraube Bauen Sie den Hydraulikmotor mit Zahnkranz ein. Mit den M16-Schrauben sichern. Schrauben Sie dann die Sicherungsschraube ein, damit das Lager festsitzt. Inhaltsverzeichnis...
- Seite 14 Montieren Sie den Bedienhebel. Tragarm Tragarm 1. Montieren Sie den Bedienhebel am Stammanschlag. 1. Stellen Sie die Position des Bedienhebels (Hinweis! L-förmiger Stammanschlag) bei der Montage entsprechend der gewählten Breite der Querstütze ein. 2. Montieren Sie den Stammanschlag am Tragarm. 2.
-
Seite 15: Bezeichnung
ERSATZTEILNR. BEZEICHNUNG ARTIKELTYP R13-SB220.001 Stützrolle für Zuführtisch R13-SB220.002 Stützrolle (Metall) für Zuführtisch R13-SB220.003 Zahnkranz (ohne Motor) R13-SB220.004 Hydraulikmotor für Zuführtisch R13-SB220.005 Hydraulikschlauch 1/4" IR 3/8" gerade – 400 R13-SB220.006 Hydraulikschlauch 1/4" IR 3/8" 90* - 400 R13-SB220.007 Motorhalterung für Zuführtisch R13-SB220.008 Halterung Zahnkranz mit Lager R13-SB220.009 Hydraulikschlauch 3/8"... -
Seite 16: Anmerkungen
ANMERKUNGEN: Inhaltsverzeichnis... - Seite 17 ANMERKUNGEN: Inhaltsverzeichnis...
- Seite 18 ANMERKUNGEN: Inhaltsverzeichnis...
-
Seite 19: Abweichungsformular
ABWEICHUNGSFORMULAR Wir begrüßen es, wenn Sie uns auf eventuelle Mängel hinweisen, die Sie an einem an Sie ausgelieferten Produkt von Kellfri festgestellt haben. Bevor Sie eine Reklamation einreichen, lesen Sie bitte die allgemeinen Geschäftsbedingungen in unserem Katalog oder auf unserer Webseite www.kellfri.de... -
Seite 20: Garantiebedingungen
Sie sind jederzeit willkommen, uns Ihre Meinung mitzuteilen oder Fragen zu unseren Maschinen und Produkten zu stellen. Kellfri AB arbeitet unentwegt an der Weiterentwicklung seiner Produkte und behält sich daher das Recht vor, diese u. a. in Design und Aussehen ohne vorherige Ankündigung zu ändern.
