Français
Illustration de description B
Cette illustration montre les composants et les
pièces que vous devez trouver après avoir déballé
le produit.
‼
REMARQUE
• Les petites pièces peuvent être cachées/
rangées dans des espaces de la protection
en polistyrène du produit.
• Si une pièce manque, contactez votre
revendeur.
Illustration de description C
Cette illustration montre le kit de quincaillerie
fourni avec le produit.
Le kit de quincaillerie contient des boulons, des
rondelles, des vis, des écrous, etc. ainsi que les
outils vous permettant d'installer correctement
votre trainer.
Illustration de description D
Ces illustrations vous indiquent l'ordre de
montage correct pour monter votre trainer.
‼
REMARQUE
• Les numéros des pièces indiqués lors des
étapes de montage commencent par le
dessin des pièces que vous trouverez dans la
version complète du manuel disponible en
ligne.
⚠
AVERTISSEMENT
• Assemblez l'équipement dans l'ordre
indiqué.
• Deux personnes au moins sont nécessaires
pour transporter et déplacer l'équipement.
⚠
PRÉCAUTION
• Placez l'équipement sur une surface plane et
ferme.
• Placez l'équipement sur une base protectrice
pour éviter d'endommager la surface du sol.
• Prévoyez un dégagement d'au moins 60 cm
autour de l'équipement.
• Consultez les illustrations pour l'assemblage
correct de l'équipement.
34
Informations complémentaires
de montage
Installation des plaques de poids
Deep Groove
Installation des câbles
Avant d'installer les câbles, il est important :
- De les démêler complètement.
- D'éviter de tordre le câble en le faisant passer
par les poulies.
⚠
AVERTISSEMENT
• Tordre le câble lors de l'installation pourrait
entraîner l'arrachement de la gaine de
protection en plastique du câble en acier
intérieur.
• Tordre le câble lors de l'installation pourrait
entraîner l'emmêlement des câbles ou le
mauvais fonctionnement du retour des
contrepoids.
Fixation du câble sur l'arbre de
sélection (fig� D-8)
Avant de fixer le câble sur l'arbre de sélection,
tous les câbles doivent d'abord être acheminés
dans toute la station. L'écrou de blocage doit
également être serré à fond.

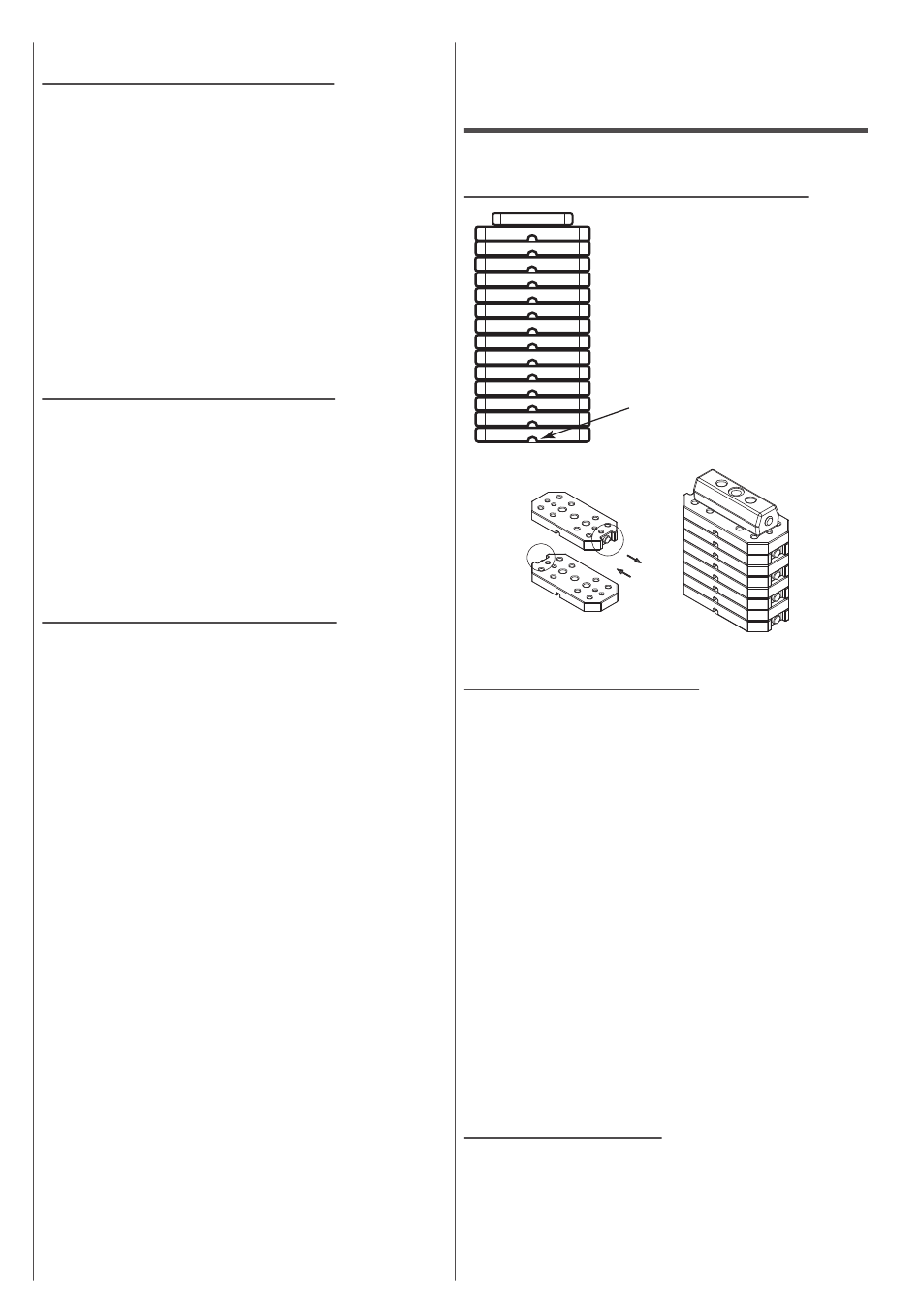

Glissez les plaques sur
la tige de guidage, du
haut vers le bas.
La rainure sur chaque
plaque doit être
orientée vers l'avant et
vers le bas.
