Eckerle SK9E Montage & Betriebsanleitung Seite 3

www.eckerle.com

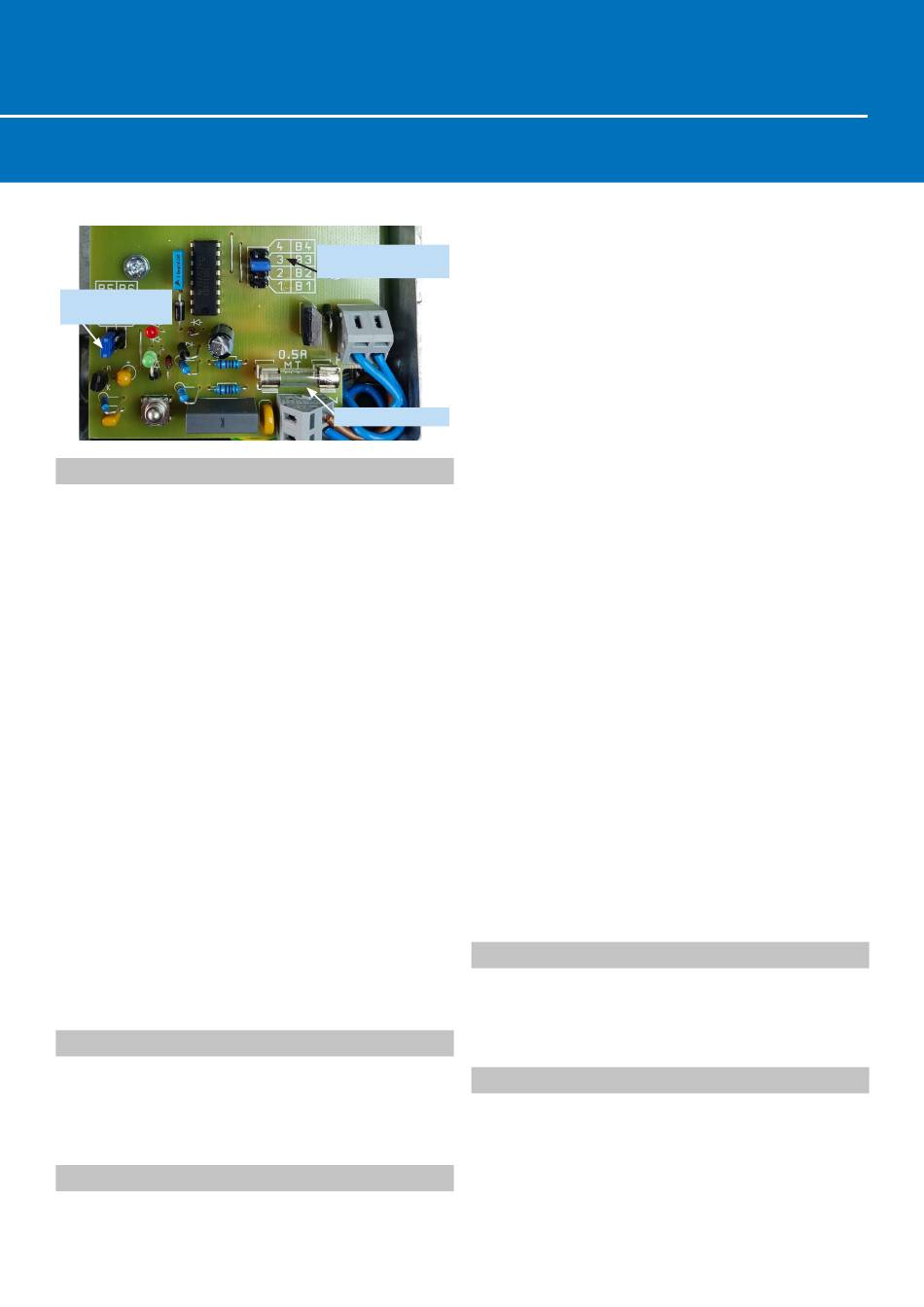

(21) Kodierbrücke
(Jumper) Funktion
Inbetriebnahme
Prüfen, ob sauberes Öl im Tank vorhanden ist. Nur Betriebsmedien ge-
mäß Kapitel 2. Beschreibung verwenden. Keine Öl-Zusatze verwenden,
da diese je nach Konzentration den Pumpenverschleiß erhöhen, oder
Dichtungsmaterialen beschädigen können.
SK9E
1. Die Regler sämtlicher Ölöfen auf „offen" stellen. (Die Anlage kann
dann besser entlüften).
2. Netzstecker (4) der Pumpe anschließen. Die rote Signallampe (10)
leuchtet auf. Das Gerät steht unter Spannung, schaltet aber nicht
selbsttätig ein. Dann den Startknopf (8) drücken, rote Signallampe
(10) erlischt. Die Pumpe läuft an und automatisch weiter.
3. Die Entlüftungsschraube (12) öffnen und wieder schließen, sobald
blasenfreies Öl kommt.
4. Absperrhähne (5) öffnen
5. Weitere Entlüftung erfolgt über den Verbraucher (Ölofen)
FP8E
Entlüftungsphase:
1. Absperrhähne (5) nach der Pumpe schließen.
2. Pumpe an 230V – 50Hz Wechselstrom anschließen.(Dauerstrom-
versorgung).
3. Entlüftungsschraube (12) öffnen, solange bis blasenfreies Öl ge-
fördert wird.
4. Absperrhähne (5) öffnen
5. Weitere Entlüftung erfolgt über den Verbraucher.
6. Netzstecker ziehen (Entlüftungsphase ist abgeschlossen).
Inbetriebnahme mit Verbraucher:
1. Pumpe mit dem Verbraucher verbinden
2. Pumpe geht in Betrieb, sobald der Verbraucher elektrisch einschal-
tet. Die grüne Kontrollampe (10) leuchtet.
Nach längerer Stillstandzeit oder bei unvorhergesehenem Lufteintritt
in die Saugleitung, muss die Pumpe wieder neu entlüftet werden.
Wichtiger Hinweis
Bei Rücklieferung eines Gerätes ist eine komplette Entleerung vor dem
Verpacken vorzunehmen. Schäden, die beim Transport, durch Öl, ent-
stehen, gehen zu Lasten des Absenders.
Störbehebung
Achtung: Vor Arbeiten an den Geräten, Netzstecker ziehen. Rohrleitun-
gen vor Ausbau der Pumpe entleeren.
(25) Kodierbrücke
(Jumper) Fördermenge
Mögliche Störungen (SK9E)
Die Pumpe sowie die rote Signallampe funktionieren nicht:
• Prüfen, ob der Netzstecker angeschlossen ist
• Prüfen, ob Spannung vorhanden ist
• Feinsicherung in der Pumpe überprüfen
• Pumpenantrieb defekt oder sitzt fest
Die Pumpe funktioniert nicht, aber die Signallampe leuchtet:
• Notabschaltung aufgrund eines Stromausfalls
• Die Pumpe wieder starten
(20) Feinsicherung
Die Pumpe fördert nicht:
• Prüfen, ob die Entleerungsschraube geschlossen ist
• Prüfen, ob der Filter sauber ist
• Prüfen, ob die Saugleitung dicht ist
• Ölpegel im Tank überprüfen
Die Pumpe ist laut:
• Prüfen, ob der Filter sauber ist
• Prüfen, ob die Saugleitung dicht ist
Nicht identifizierbarer Defekt:
• Pumpe entleeren und an den Verkäufer einsenden.
Mögliche Störungen (FP8E)
Die Pumpe sowie die rote Signallampe funktionieren nicht:
• Prüfen, ob der Netzstecker angeschlossen ist.
• Prüfen, ob Spannung vorhanden ist, wenn der Verbraucher in
• Feinsicherung in der Pumpe überprüfen
Die Pumpe fördert nicht, grüne Kontrollampe leuchtet:
• Prüfen, ob die Entleerungsschraube geschlossen ist
• Prüfen, ob der Filter sauber ist
• Prüfen, ob die Saugleitung dicht ist
• Ölpegel im Tank überprüfen
• Pumpenantrieb defekt oder sitzt fest
Die Pumpe ist laut:
• Prüfen, ob der Filter sauber ist
• Prüfen, ob die Saugleitung dicht ist
Nicht identifizierbarer Defekt:
• Pumpe entleeren und an den Vertragspartner einsenden.
Wartung
Absperrhahn (5) schließen – Netzstecker ziehen! Jedes Jahr, vor der
Heizperiode, die Sauberkeit des Filters (9) überprüfen. Passenden
Schlauch aufstecken und das Gerät über Entlüftungsschraube (12)
entlüften. Absperrhahn (5) öffnen. Ein sehr verschmutzter Filter weist
darauf hin, dass eine Reinigung des Tanks zwingend notwendig ist.
Gewährleistung
Die Gewährleistung beträgt 12 Monate ab Lieferdatum des Gerätes.
Bei Beanstandungen ist das defekte Gerät, zusammen mit dem Kauf-
nachweis (Lieferschein oder Rechnungskopie), zur Gewährleistungs-
prüfung an den Vertragspartner einzusenden. Diese Gewährleistung
gilt für Materialschäden oder Herstellungsfehler und beschränkt sich
auf das Auswechseln oder Reparatur der defekten Teile. Arbeitskosten
und eventuelle sekundäre Schäden, können in keinem Fall als Grundla-
ge für eine Reklamation dienen. Bei einer nicht konformen Installation
oder bei Nichteinhaltung der Spezifikationen oder Wartung lehnen wir
jede Haftung ab.
Betrieb.
