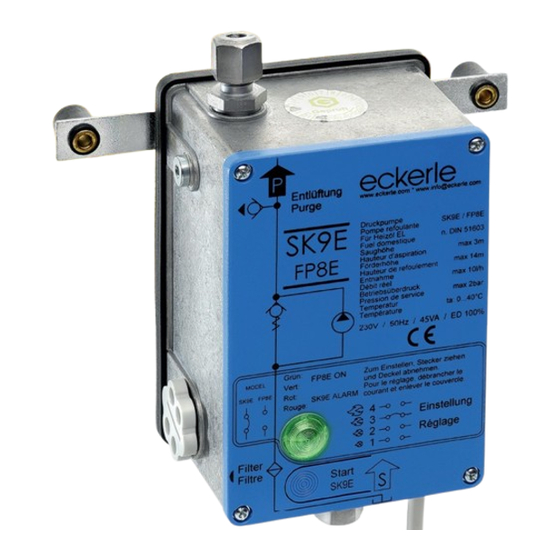

Eckerle SK9E Montage & Betriebsanleitung
Verwandte Anleitungen für Eckerle SK9E
Inhaltszusammenfassung für Eckerle SK9E
- Seite 1 Technische Informationen Information technique Montage- & Betriebsanleitung Instructions de montage et d'utilisation SK9E FP8E Dauerlauf-Druckpumpenaggregat Pompe transfert de fi oul Diese Information ist nur für den Fachmann bestimmt. À l'usage des professionnels de la branche. eckerle.com...
- Seite 2 Die zulässige Saughöhe darf max. 3 m betragen. Das Hei- zöl-Druck-/Saugaggregat darf nur in trockenen und gut belüfteten Räu- Die SK9E/FP8E ist für die Versorgung von Ölöfen und automatischen men betrieben werden. Ölbrennern mit Heizöl nach DIN EN 51603-1 EL und DIN V 51603-6 EL A Bio 5 im Druckbetrieb bestimmt.
- Seite 3 Achtung: Vor Arbeiten an den Geräten, Netzstecker ziehen. Rohrleitun- gen vor Ausbau der Pumpe entleeren. (25) Kodierbrücke (Jumper) Fördermenge Mögliche Störungen (SK9E) Die Pumpe sowie die rote Signallampe funktionieren nicht: (21) Kodierbrücke • Prüfen, ob der Netzstecker angeschlossen ist (Jumper) Funktion •...
- Seite 4 Son circuit électronique permet de choisir entre une marche en continu très soignés et absolument étanches. La pompe doit être utilisée que pour alimenter des poêles à mazout (SK9E) et une marche en synchro- dans des locaux secs et bien ventilés.
- Seite 5 4 choix de débit illustrés sur le diagramme ci- La pompe ne fonctionne pas et la lampe témoin ne s'allume pas: après. La pompe est réglée d’usine en fonction continue (SK9E) et • Vérifier si la prise électrique est branchée.
-
Seite 6: Technische Daten / Caractéristiques Techniques
23. Pumpe / Pompe 7. Ölöfen / Poêle à mazout 16. Steuerleitung / Câble de liaison électrique 24. Start-Taste / Bouton de mise en marche SK9E 8. Starttaste / Bouton de mise en marche SK9E 17. Spritzwasserschutz / Protection 25. Drehzahlregler / Réglage de la vitesse 9. - Seite 7 Leistungsdiagramm / Courbes de performances : Caractéristiques selon la fréquence réglée Position 4 - 50Hz Eigenschaften entsprechend der eingestellten Frequenz Position 3 - 25Hz Performances avec une hauteur d'aspiration de 3m Position 2 - 16.5Hz Leistung angegeben mit 3m Saughöhe Position 1 - 12.5Hz...
- Seite 8 Alle angegebenen Daten dienen alleine der Produktbeschrei- bung und sind nicht als zugesicherte Eigenschaften im recht- lichen Sinne zu verstehen. Technische Änderungen vorbehal- ten. Hersteller/ fabricant: Gotec SA, Schweiz Eckerle Technologies GmbH Otto-Eckerle-Strasse 6/12A • 76316 Malsch Tel.: +49 (0) 7246 9204-0 • E-Mail: info@eckerle.com...
