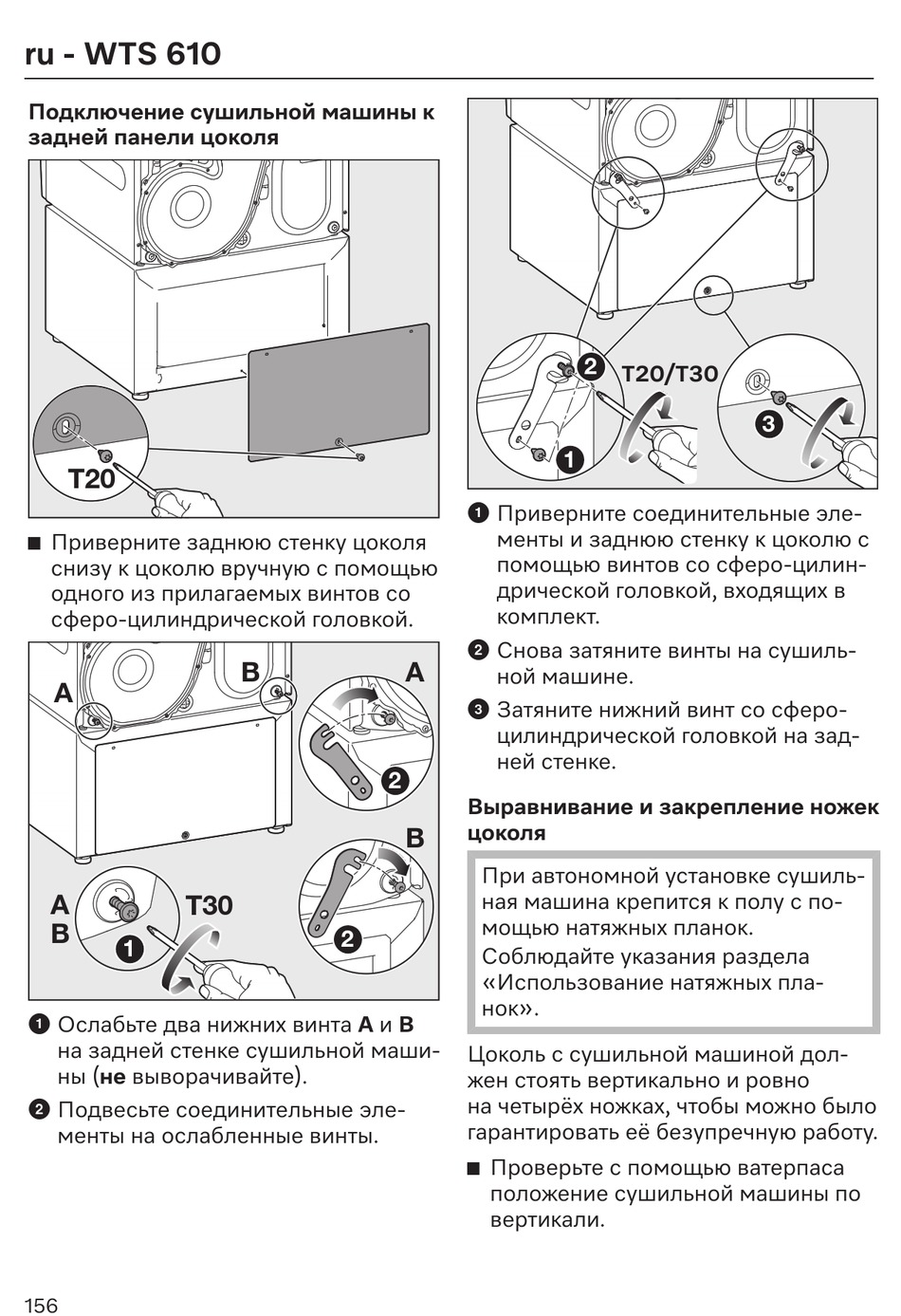

ru - WTS 610
Подключение сушильной машины к
задней панели цоколя
T20
Приверните заднюю стенку цоколя
снизу к цоколю вручную с помощью
одного из прилагаемых винтов со
сферо-цилиндрической головкой.
A
A
T30
B
1
Ослабьте два нижних винта A и B
на задней стенке сушильной маши-
ны (не выворачивайте).
Подвесьте соединительные эле-
менты на ослабленные винты.
156
B
A
2
B
2
2
T20/T30
1
Приверните соединительные эле-
менты и заднюю стенку к цоколю с
помощью винтов со сферо-цилин-
дрической головкой, входящих в
комплект.
Снова затяните винты на сушиль-
ной машине.
Затяните нижний винт со сферо-
цилиндрической головкой на зад-
ней стенке.
Выравнивание и закрепление ножек
цоколя
При автономной установке сушиль-
ная машина крепится к полу с по-
мощью натяжных планок.
Соблюдайте указания раздела
«Использование натяжных пла-
нок».
Цоколь с сушильной машиной дол-
жен стоять вертикально и ровно
на четырёх ножках, чтобы можно было
гарантировать её безупречную работу.
Проверьте с помощью ватерпаса
положение сушильной машины по
вертикали.
3
