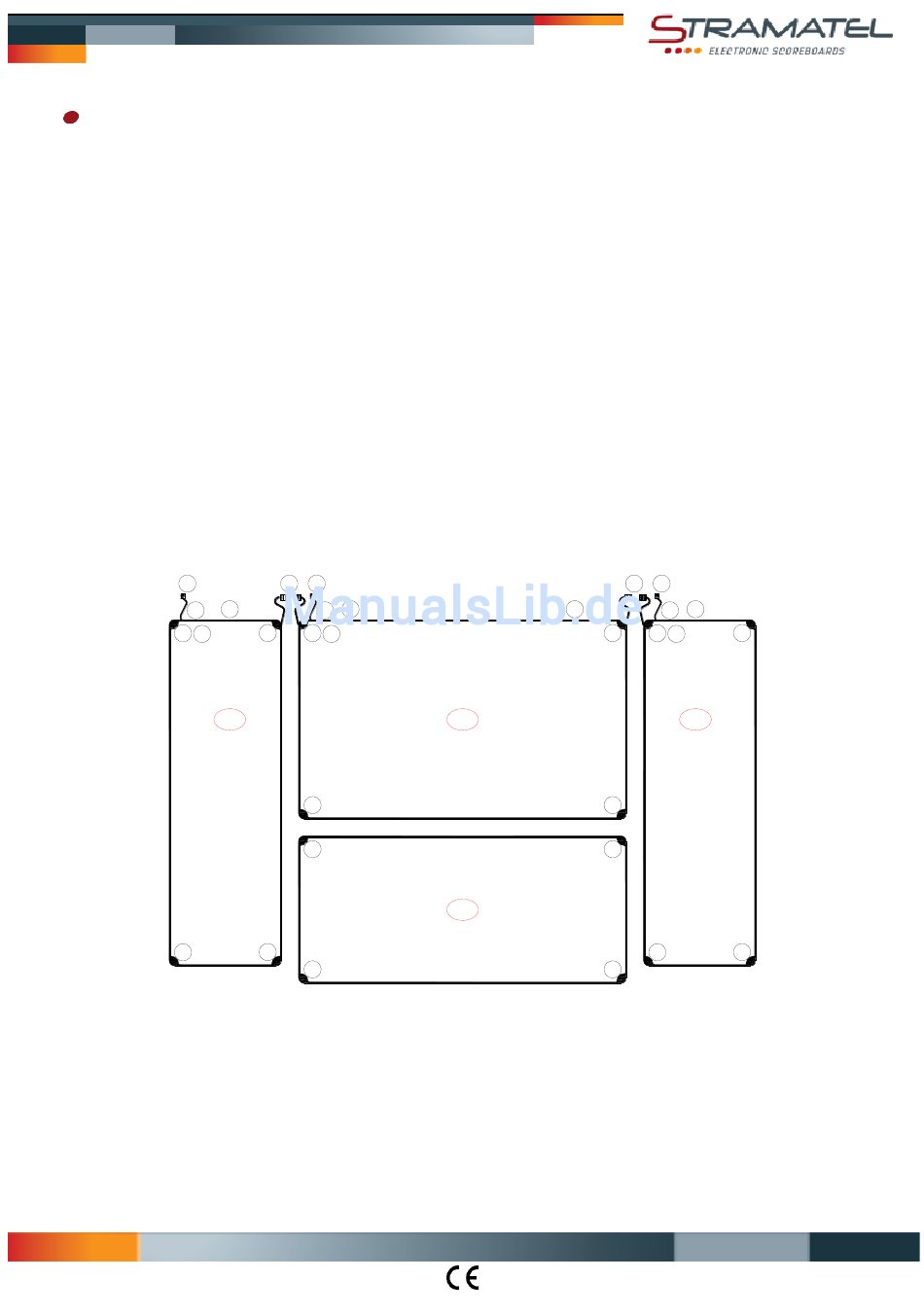

Aufstellung der Anzeigetafel

Für eine erleichterte Installation der Anzeigetafeln, sind oben auf den Anzeigen Verankerungspunkte (I) vorhanden (Einsatzteile im
Aluprofil). Um die zu benutzen, setzen Sie M6x40 Ringschrauben ein.
Jedes Modul ist mit einem Aufkleber Mxx gekennzeichnet. Die genaue Reihenfolge der untenstehenden Arbeitsgänge muss beachtet
werden.
Die Ecken (C) der Anzeige abschrauben und ausziehen. Die Steckverbinder (Y) herausziehen.
Positionieren Sie das Modul M1 und befestigen Sie es an der Wand oder auf einem Gestell mit Ø8mm Schrauben.
Modul M2 - Durchführung des Netzkabels: ein Kabel Pass (K) des Modules wegnehmen und den Steckverbinder (S) durch den Durchgang
herausziehen.
Gegebenenfalls das Netzkabel an der Rückseite des Modules verbinden (siehe Kapitel "Elektrische Aufstellung" – "Netzkabel").
Positionieren Sie das Modul M2 über dem Modul M1 und befestigen Sie es mit Ø8mm Schrauben.
Module M3 und M4 – Durchführung des Netzkabels: ein Kabel Pass (K) des Modules wegnehmen und den Steckverbinder (S) durch den
Durchgang herausziehen. Gegebenenfalls das Netzkabel an der Rückseite des Modules verbinden (siehe Kapitel "Elektrische Aufstellung" –
"Netzkabel").
Positionieren Sie die Module M3 und M4 auf den Seiten den Module M1 & M2 und befestigen Sie die mit Ø8mm Schrauben.
Schliessen Sie die Steckverbinder (Y) zwischen den Modulen an.
S
I
K
C
K
M3
C
ZI de Bel Air 44850 LE CELLIER FRANKREICH
ID452MB7120-2_A - Montageanleitung 452MB7120-2.docx
Serie Pro
Y S
I
K
C C
K
C
C
C
C
I
C
M2
C
C
M1
C
stramatel@stramatel.com Tel. +33 (0)2 40 25 46 90
Y S
I
K
C
C
K
M4
C
C
Seite 5
