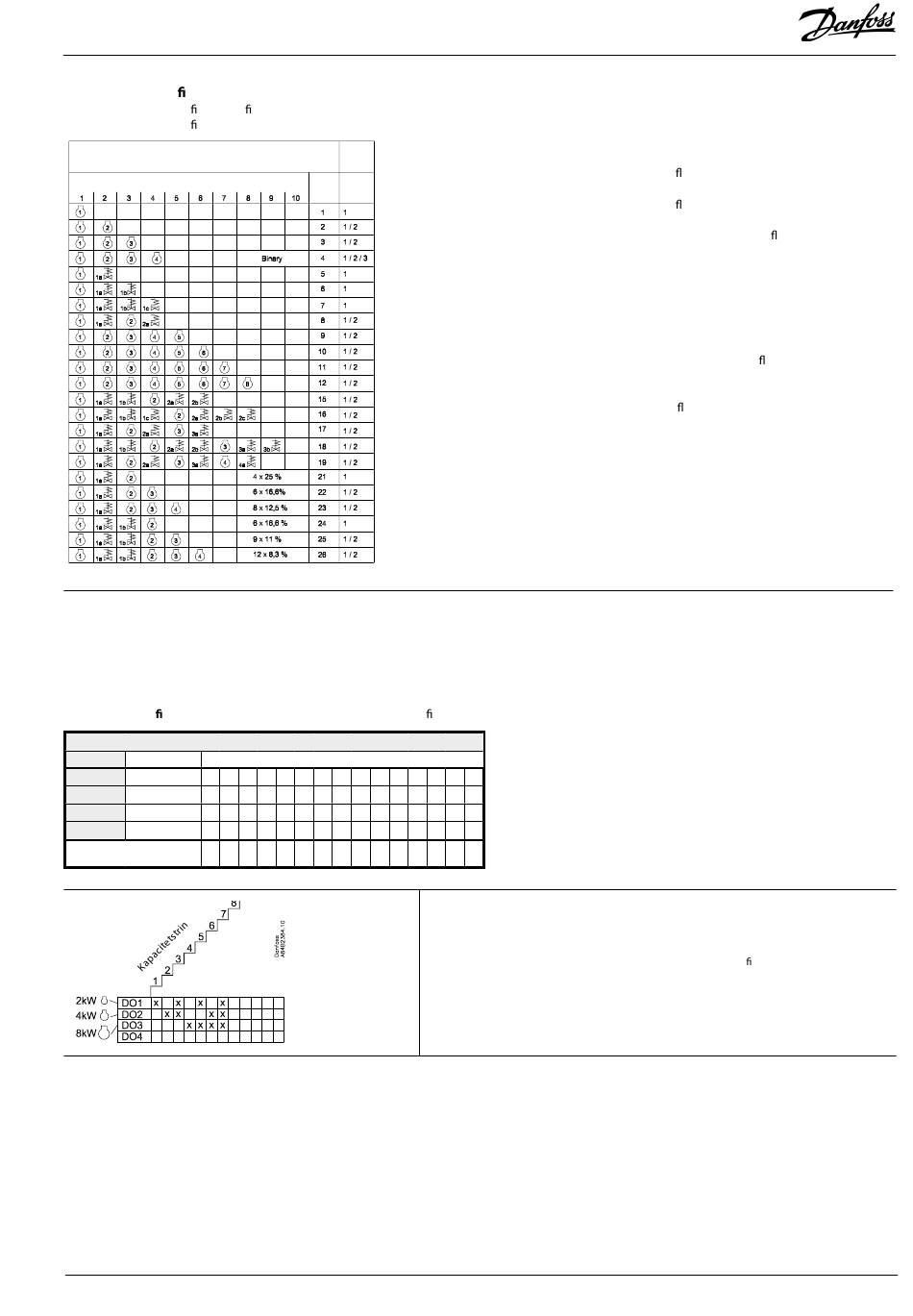

Kompressorkon guration når o61 = 1 eller 2 (Her kan du vælge imellem de viste muligheder.)
Indstilling "c16" vil de nere kon gurationen.
Indstilling "c08" vil de nere koblingsmåden.
Kompressor tilslutninger
Relæ nr
Kompressorkon guration når o61 = 3 eller 4 (Her skal du selv de nere, hvordan relæerne skal aktiveres.)
Oversigt over relæer i Mix og Match drift
Relæ-nr.
Regneværdi
Kombination af relæer, der skal være trukket
1
1
1
2
2
2
3
4
4
8
Sum af 1-8 er indstillings-
1
2
værdien for hvert trin.
Eksempel 1
EKC 531D1
Koblings-
måde
Indstil
Indstil
"C16"
"C08"
til
til
1
1
1
1
1
2
2
2
2
2
4
4
4
4
4
8
8
8
8
8
3
4
5
6
7
8
9 10 11 12 13 14 15
Her indstilles:
c17 til 1
c18 til 2
c19 til 3
c20 til 4
c21 til 5
c22 til 6
c23 til 7
Instructions RI8HU452 © Danfoss 10/2006
Kapacitetstrin
Alle kapacitetstrin forudsættes at være
lige store. Eneste undtagelse er indstill-
ingerne c16 = 4 og 21 til 26.
Koblingsmåde
Koblingsmåde 1 er sekventiel drift.
Koblingsmåde 2 er cyklisk drift.
Koblingsmåde 3 er cyklisk og binær drift.
Hvor kapaciteten på kompressorerne er
følgende:
1: 9%
2: 18%
3: 36%
4: 36%
Her kobles der cyklisk på 3 og 4,
og binært på 1, 2 og 3/4.
(Kun for c16 = 4)
1
1
2
2
4
4
4
8
8
8
Eksempel 2
Hvis kapacitetstrin 1 skal koble relænummer 3 som det eneste, skal du indstille c17 til 4.
Hvis kapacitetstrin 2 skal koble relæmummer 4 som det eneste, skal du indstille c18 til 8.
Hvis kapacitetstrin 3 skal koble relæmummer 3 og 4, skal du indstille c19 til 12.
Fortsæt med en indstilling for c20 osv. indtil alle kapacitetstrin er de neret.
Omkoblinger
Ved cyklisk drift og tilslutninger med
a astninger, vil der ved nogle kapacitet-
sindkoblinger være overlapninger, hvor
a astningerne fra enten den ene eller
den anden kompressor kunne være aktiv.
I disse tilfælde vil a astningerne på
kompressoren med det laveste timetal
blive koblet ind, og de andre blive koblet
ud. Omkoblingen vil ske med et interval
på 6 sekunder.
Udjævnet drift
Ved c16 = 21 til 26 skal kompressor 1 +
den tilhørende a astning have samme
kapacitet som hver af de efterfølgende
kompressorer.
A astningen vil udglatte den indkoblede
kapacitet, når de efterfølgende kompres-
sorer bliver ind- og udkoblet.
Kompressor 1 vil altid være i drift.
