Bedienungsanleitung

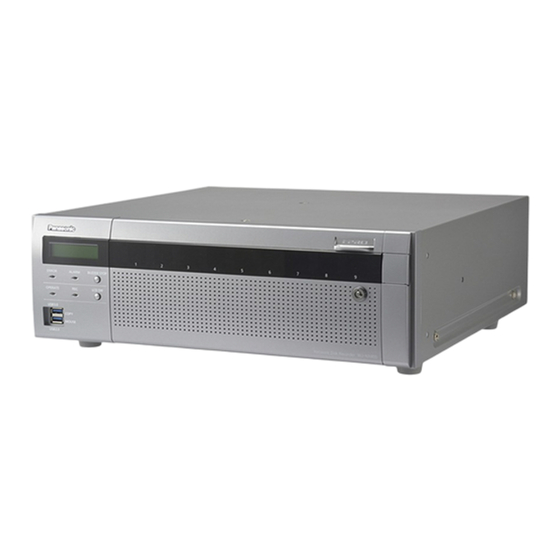

Netzwerk-Diskrekorder
WJ-NX400K
Modell-Nr.
WJ-NX400K/G
Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses
Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit.
Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Panasonic WJ-NX400K

Inhaltszusammenfassung für Panasonic WJ-NX400K

  • Seite 1 Bedienungsanleitung Netzwerk-Diskrekorder WJ-NX400K Modell-Nr. WJ-NX400K/G Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit. Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.

  • Seite 2: Inhaltsverzeichnis

    Anmeldeverfahren für den "Viewnetcam.com"- 1fach-Bildschirmanzeige ........110 Dienst ..............52 Anzeige von Kamerabildern auf dem Einstellung der Mail-Benachrichtigung [Email] ..54 Multibildschirm ...........111 Einstellungen zum Panasonic-Alarmprotokoll Digitales Zoomen ..........112 [Panasonic-Alarmprotokoll] ........55 Korrektur des Fischauge-Bildes ......113 NTP/SNMP-Einstellungen [NTP/SNMP] ....56 Bedienung der Kamera ..........114 Einstellungen für Benutzerverwaltung Kamera-Bedienfeld ..........114...
  • Seite 3 Aufheben einer Alarmoperation ......126 Ereignisfunktion ............170 Aufheben einer Fehleroperation ......126 Eine im Ereignisfall durchzuführende Operation..170 Aufheben einer Alarmoperation ......171 Aufzeichnen von Bildern .........127 Aufheben einer Fehleroperation ......171 Aufzeichnen von Bildern (Zeitplan-Aufzeichnung)...127 Notfallaufnahme ..........128 Wiedergabe von Aufzeichnungen ......172 Wiedergabe von Aufzeichnungen ......129 Wiedergabe von Aufzeichnungen unter Vorgabe von Wiedergabe-Bedienfeld ........131 Datum/Zeit ..............174...

  • Seite 4: Vorwort

    Netzwerkkameras (im Folgenden Kameras) und deren Version. Die neuesten Informationen über geeignete Kameras sowie über Funktionen, die durch eine Firmware- Aktualisierung hinzugefügt bzw. geändert werden, finden Sie auf der Support-Webseite von Panasonic (http:// security.panasonic.com/support). Das Aussehen im Dokument kann vom tatsächlichen enthaltenen Produkt im Betrieb aufgrund von Verbesserungen des Produktes abweichen.

  • Seite 5: Einschränkungen Beim Betrieb Des Produkts

    Einschränkungen beim Betrieb des Produkts Beim Betrieb des Produkts ergeben sich unter gewissen Umständen Einschränkungen. Beachten Sie folgende Punkte, bevor Sie das Gerät in Betrieb nehmen. Anzeige von Live-Bildern der Kamera Bei der Aufzeichnung von Bilddaten • Wenn während der Anzeige von Live-Bildern eine • Die tatsächliche Zeit des Aufzeichnungstriggers der folgenden Operationen durchgeführt wird, (Zeitpunkt des Ereignisses, Startzeit der Zeitplan-...

  • Seite 6: Bei Der Registrierung Einer Zusätzlichen Kamera-Kit-Lizenz

    Bei der Registrierung einer zusätzlichen Kamera-Kit-Lizenz • Die folgenden Funktionen sind nicht verfügbar, wenn Sie die Lizenz für das zusätzliches Kamera- Kit registrieren. • Anzeige des Kamerabildes auf dem Haupt- und den Untermonitoren, die mit dem Rekorder verbunden sind * Kamerabilder werden über den Web-Browser des PC angezeigt, aber nicht auf dem Haupt- oder Untermonitor.

  • Seite 7: Vor Der Inbetriebnahme

    Vor der Inbetriebnahme Bewegungsmelder (VMD) Der Bewegungsmelder (VMD) der Kameras erkennt Bewegung anhand von Veränderungen der Luminanz (Helligkeit) in vorgegebenen Bereichen. Unter folgenden Umständen funktioniert der Bewegungsmelder nicht oder nicht einwandfrei: • Unzureichender Kontrast (Helligkeit) zwischen Hintergrund und Objekt • Schwache Beleuchtung wie z.B. nachts • Ein sich sehr langsame bewegendes Objekt • Ein sehr kleines Objekt • Die einfallende Lichtmenge ändert sich ständig wie z.B.

  • Seite 8: Schwarzer Bildschirm Bei Der Wiedergabe Von Aufzeich Nungen

    Schwarzer Bildschirm bei der Wiedergabe von Aufzeich- nungen Unter den unten beschriebenen Umständen erscheint bei der Wiedergabe von Aufzeichnungen ein schwarzer Bildschirm. Dies stellt jedoch keine Funktionsstörung dar. • Beim Umschalten von Kameras oder Wechseln der Bildschirmaufteilung während der Wiedergabe oder im Pausezustand • Beim Springen/Rückwärtsspringen während der Wiedergabe • Bei der Schnellvorlauf-/Schnellrücklauf-Wiedergabe...

  • Seite 9: Grundeinstellungen [Allgemeiner Setup]

    [Setup über den Hauptmonitor des Rekorders] Grundeinstellungen [Allgemeiner Setup] Die Grundeinstellungen des Rekorders wie Datum/Zeit, Aufzeichnungsmodus usw. können auf der "Allgemeiner Setup"-Seite vorgenommen werden. Von der "Allgemeiner Setup"-Seite aus kann auf die Seiten [Datum/Language], [Kamera] und [REC/Ereignis] zugegriffen werden. Hinweis: • Siehe "Mindesterforderliche Einstellungen [Schnellstart]"...
  • Seite 10 Einstellungen wie Datum/Zeit, Zeitzone, Sommerzeit und Zeitabgleich vornehmen. [Zeit] Ein Anzeigeformat für die Zeit wählen. (Beispiel: 3 Uhr nachmittags) 24 h: 15:00:00 12 h: 03:00:00 PM Vorgabe: 12 h (WJ-NX400K) 24 h (WJ-NX400K/G) ■ Zeitzone Zeitzone und Datum der Umstellung auf/von Sommerzeit festlegen. [Zeitzone einstellen] ■...
  • Seite 11 [Setup über den Hauptmonitor des Rekorders] [Datum und Zeit des Starts/Endes] Master: Über den Anschluss ALARM/CONTROL Einstellen der Regel des Datums und Zeit des Starts/ auf der Rückseite des Rekorders wird ein Endes der Sommerzeit. Signal ausgegeben und gleicht die Zeit anderer Dies wird angezeigt, wenn bei "Sommerzeit"...

  • Seite 12: Kamera-Setup [Kamera]

    [Setup über den Hauptmonitor des Rekorders] Kamera-Setup [Kamera] Die "Kamera"-Seite hat das Register [Kameraregistrierung], das Register [Kamera-Setup] und das Register [Erweiterter Setup]. [Kameraregistrierung]-Register De netzwerkseitigen Einstellungen für die Kameras (IP-Adressen und Portnummern), sowie die Anzeigepositionen auf dem Hauptmonitor vornehmen. Bei der anfänglichen Einstellung können hier die auf der "Schnellstart"-Seite erfassten/eingestellten Informationen angezeigt werden.

  • Seite 13: Kameranachweis Für Die Registrierung [Kameraserkennung]

    Die Ankreuzfelder der zu registrierenden Kameras ohne das Ergebnis des Kameranachweises anzu- markieren. wenden. Eine nicht belegte Nummer wird durch Aufrücken der nächsten Kamera gefüllt. [Modell] Die Modellnummern werden angezeigt, wenn es sich bei den Kameras um Kameras von Panasonic han- delt.

  • Seite 14: Passwort Der Kamera Ändern [Verwalten Des Kameranutzers]

    [Setup über den Hauptmonitor des Rekorders] Passwort der Kamera ändern [Verwalten des Kameranutzers] Auf dem [Kameraregistrierungs]-Register bei "Verwalten des Kameranutzers" die [Setup >]-Taste für "Registrierte Infos" anklicken, um die folgende Ansicht anzuzeigen. Hinweis: • Geben Sie für Benutzername und Passwort jene mit Kamera-Administratorrechten gemäß...
  • Seite 15 [Setup über den Hauptmonitor des Rekorders] Ändern registrierter Informationen [Registrierte Infos] Auf dem [Kameraregistrierung]-Register die [Setup >]-Taste für "Registrierte Infos" anklicken, um die unten auf- geführten Posten anzuzeigen. Nach Ändern der Einstellungen diese mit der [OK]-Taste abspeichern und zum [Kameraregistrierung]-Register zurückschalten.

  • Seite 16: Vertauschen Von Kameranummern [Andern Der Anzeigeposition Der Kamera]

    [Setup über den Hauptmonitor des Rekorders] Vertauschen von Kameranummern [Andern der Anzeigeposition der Kamera] Auf dem [Kameraregistrierung]-Register die [Setup >]-Taste fur "Andern der Anzeigeposition der Kamera" ankli- cken. Die registrierte Kamera wird auf dem Bildschirm von der oberen linken Ecke nach rechts in der Reihenfolge 1, 2, ∙∙∙64 angezeigt.
  • Seite 17 Posten anklicken. Hinweis: • Es können nur die Einstellungen bestimmter Kameramodelle von Panasonic konfiguriert werden. Zu Einzel- heiten uber unterstutzte Kameras siehe "readme.txt" auf der mitgelieferten CD-ROM. Bei einigen Kamera- modellen sind bestimmte Funktionen nicht unterstützt. Zu Einzelheiten über die technischen Daten siehe die Bedienungsanleitung der verwendeten Kameras.

  • Seite 18: Setup Der Datums-/Zeitanzeige [Datums-/Zeitanzeige]

    [Setup über den Hauptmonitor des Rekorders] Setup der Datums-/Zeitanzeige [Datums-/Zeitanzeige] Die Datums-/Zeitanzeigeposition für die einzelnen Kameras wählen und zu den Kameras übertragen werden. "Anklicken der [Setup >]-Taste für ""Datums-/Zeitanzeige"" auf dem [Kamera-Setup]-Register bringt folgende Einstellposten zur Anzeige." ■ Kamerawahl Die Kamera wahlen, zu der die Einstellungen fur die Datums-/Zeitanzeige ubertragen werden sollen.
  • Seite 19 [Setup über den Hauptmonitor des Rekorders] OSD-Setup [Titel anzeigen] Bestimmen, ob der Kameratitel angezeigt werden soll, und den anzuzeigenden Titel festlegen; die Einstellungen werden wirksam, nachdem sie zur Kamera ubertragen wurden. Anklicken der [Setup >]-Taste für "Titel anzeigen"auf dem [Kamera-Setup]-Register bringt folgende Einstel- lposten zur Anzeige.

  • Seite 20: Ein-/Ausschaltung Der Anzeigen [Anzeige]

    [Setup über den Hauptmonitor des Rekorders] Ein-/Ausschaltung der Anzeigen [Anzeige] Die Ein-/Ausschaltung der Link-, Zugriffs- und Statusanzeigen für die einzelnen Kameras festlegen und die Informationen zum Aktualisieren der Kameraeinstellungen zu den Kameras übertragen. Anklicken der [Setup >]-Taste für "Anzeige" auf dem [Kamera-Setup]-Register bringt die Setupseite zur Anzeige.

  • Seite 21: Einstellung Der Kamerabild-Übertragungspriorität [Übertragungspriorität]

    [Setup über den Hauptmonitor des Rekorders] Einstellung der Kamerabild-Übertragungspriorität [Übertragungspriorität] Die Übertragungspriorität für die einzelnen Kameras wählen und die Informationen zum Aktualisieren der Kameraeinstellungen zu den Kameras übertragen. Anklicken der [Setup >]-Taste für "Übertragungspriorität" auf dem [Kamera-Setup]-Register bringt die Setupseite zur Anzeige. [Prioritätseinst.] Stellt ein, ob die "Bildwiederholfrequenz"...

  • Seite 22: Setup Des Auffrischintervalls [Auffrischintervall]

    [Setup über den Hauptmonitor des Rekorders] Setup des Auffrischintervalls [Auffrischintervall] Das Auffrischintervall für die einzelnen Kameras wählen und zum Aktualisieren der Kameraeinstellungen zu den Kameras übertragen. Anklicken der [Setup >]-Taste für "Auffrischintervall" auf dem [Kamera-Setup]-Register bringt die Setupseite zur Anzeige. [Auffrischintervall] Ein Intervall für die Aktualisierung der angezeigten Bilder wählen.

  • Seite 23: Einstellung Der Kamera-Einbaurichtung [Höhenverkehrt]

    [Setup über den Hauptmonitor des Rekorders] Einstellung der Kamera-Einbaurichtung [Höhenverkehrt] Die Kamera-Einbaurichtung für die einzelnen Kameras wählen und die Informationen zum Aktualisieren der Kameraeinstellungen zu den Kameras übertragen. Anklicken der [Setup >]-Taste für "Höhenverkehrt" auf dem [Kamera-Setup]-Register bringt das Setupfenster zur Anzeige.
  • Seite 24 [Setup über den Hauptmonitor des Rekorders] Bilddrehung der Kamera einstellen [Bilddrehung] Die Bilddrehung für die einzelnen Kameras wählen und zum Aktualisieren der Kameraeinstellungen an die Kamera übertragen. Anklicken der [Setup >]-Taste für "Bilddrehung" auf dem [Kamera-Setup]-Register bringt das Setupfenster zur Anzeige.

  • Seite 25: Einstellung Von Schwenk-/Neigungs-Flip [Schwenk-/Neigungs-Flip]

    [Setup über den Hauptmonitor des Rekorders] Einstellung von Schwenk-/Neigungs-Flip [Schwenk-/Neigungs-Flip] Schwenk-/Neigungs-Flip für die einzelnen Kameras wählen und die Informationen zum Aktualisieren der Kameraeinstellungen zu den Kameras übertragen. Anklicken der [Setup >]-Taste für "Schwenk-/Neigungs-Flip" auf dem [Kamera-Setup]-Register bringt die Setupseite zur Anzeige. [Schwenk-/Neigungs-Flip] Schwenk-/Neigungs-Flip aktivieren, wenn eine hohe Steuerbarkeit der Kamera, die der einer 360 °-Endlos-...

  • Seite 26: Einstellung Von Super Dynamic [Super Dynamic (Weiter Dynamikbereich)]

    [Setup über den Hauptmonitor des Rekorders] Einstellung von Super Dynamic [Super Dynamic (Weiter Dynamikbereich)] Die Funktion Super Dynamic für die einzelnen Kameras wählen und die Informationen zum Aktualisieren der Kameraeinstellungen zu den Kameras übertragen. Anklicken der [Setup >]-Taste für "Super Dynamic (Weiter Dynamikbereich)" auf dem [Kamera-Setup]-Register bringt die Setupseite zur Anzeige.

  • Seite 27: Einstellung Der Adaptiven Schwarzdehnung Der Kamera [Adaptive Schwarzdehnung]

    [Setup über den Hauptmonitor des Rekorders] Einstellung der adaptiven Schwarzdehnung der Kamera [Adaptive Schwarzdehnung] Festlegen, für welche Kameras die adaptive Schwarzdehnung aktiviert werden soll. Die Einstellungen werden ach der Übertragung zur Kamera geändert. Anklicken der [Setup >]-Taste für "Adaptive Schwarzdehnung" auf dem [Kamera-Setup]-Register bringt das Setupfenster zur Anzeige.

  • Seite 28: Einstellung Der Gegenlichtkompensation Der Kamera [Gegenlichtkompensation (Blc)]

    [Setup über den Hauptmonitor des Rekorders] Einstellung der Gegenlichtkompensation der Kamera [Gegenlichtkompensation (BLC)] Festlegen, für welche Kameras die Gegenlichtkompensation aktiviert werden soll. Die Einstellungen werden ach der Übertragung zur Kamera geändert. Anklicken der [Setup >]-Taste für "Gegenlichtkompensation (BLC)" auf dem [Kamera-Setup]-Register bringt das Setupfenster zur Anzeige.

  • Seite 29: Einstellung Der Lichtregelung [Lichtregelung]

    [Setup über den Hauptmonitor des Rekorders] Einstellung der Lichtregelung [Lichtregelung] Das Lichtregelungsverfahren für die einzelnen Kameras wählen und die Informationen zum Aktualisieren der Kameraeinstellungen zu den Kameras übertragen. Anklicken der [Setup >]-Taste für "Lichtregelung" auf dem [Kamera-Setup]-Register bringt die Setupseite zur Anzeige.
  • Seite 30 [Setup über den Hauptmonitor des Rekorders] Einstellen von autom. niedriger Verschlusszeit [Niedrige Verschlusszeit (Max. Verschlusszeit)] Die autom. niedrige Verschlusszeit für die einzelnen Kameras wählen und die Informationen zum Aktualisieren der Kameraeinstellungen zu den Kameras übertragen. Anklicken der [Setup >]-Taste für "Niedrige Verschlusszeit (Max.Verschlusszeit)" auf dem [Kamera-Setup]- Register bringt die Setupseite zur Anzeige.

  • Seite 31: Einstellung Der Schwarz-/Weiß-Umschaltung Der Kamera [Tag/Nacht (Ir/Elektrisch)]

    [Setup über den Hauptmonitor des Rekorders] Einstellung der Schwarz-/Weiß-Umschaltung der Kamera [Tag/Nacht (IR/elektrisch)] Die Tag-/Nacht-Einstellung für die einzelnen Kameras wählen und die Informationen zum Aktualisieren der Kameraeinstellungen zu den Kameras übertragen. Anklicken der [Setup >]-Taste für "Tag/Nacht (IR/elektrisch)" auf dem [Kamera-Setup]-Register bringt das Setup-Fenster zur Anzeige.
  • Seite 32 [Setup über den Hauptmonitor des Rekorders] Einstellen der Intelligenten Automatik der Kamera [Intelligente Autom.] Die Intelligente Automatik für die einzelnen Kameras wählen und zum Aktualisieren der Kameraeinstellungen zur Kamera übertragen. Anklicken der [Setup >]-Taste für "Intelligente Autom." auf dem [Kamera-Setup]-Register bringt das Setup- Fenster zur Anzeige.
  • Seite 33 [Setup über den Hauptmonitor des Rekorders] Setup des VMD-Alarms [VMD-Alarm] Die VMD-Funktion für die einzelnen Kameras wählen und die Informationen zum Aktualisieren der Kameraein- stellungen zu den Kameras übertragen. Anklicken der [Setup >]-Taste für "VMD-Alarm" auf dem [Kamera-Setup]-Register bringt die Setupseite zur Anzeige.
  • Seite 34 [Setup über den Hauptmonitor des Rekorders] [Erweiterter Setup]-Register Die Verbindungsmethode der Kamera einstellen. Anklicken der [Setup >]-Taste der "Verbindungsmethode" unter dem [Erweiterter Setup]-Register bringt das Setupfenster auf dem Bildschirm zur Anzeige. ■ Verbindungsmethode [Verbindungsmethode] Die Verbindungsmethode für jede Kamera einstellen. RTP: Verbindung mit dem RTP.

  • Seite 35: Setup Für Aufzeichnung/Ereignisse [Rec/Ereignis]

    Ankreuzfelder für die Wochentage, an denen aufge- Das Ankreuzfeld dieses Postens markieren, wenn im zeichnet werden soll, markieren. Alarmfall die Ereignisinformationen automatisch über das Panasonic-Alarmprotokoll zu einem PC übertragen [Aufzuzeichnender Zeitplan] werden sollen. Die Ereignisaufzeichnung muss markiert Es können 6 Zeittabellen für "[Zeittabelle1]" einge- werden, um diesen Posten einzustellen.

  • Seite 36: Erweiterte Einstellungen Für Zeitplan-Aufzeichnung [Erweiterter Zeitplan-Setup]

    Bildwiederholfrequenz u.U. nicht eingehalten. Vorgabe: FQ Wenn die Möglichkeit besteht, dass die vorgege- bene Bildwiederholfrequenz bei der Aufzeichnung Wichtig: mit ausschließlich Panasonic-Kameras nicht ein- • Bei einer Kamera, deren Kompressionsverfahren gehalten wird, erscheint eine entsprechende [MJPEG] ist, kann "XF" nicht ausgewählt werden. Meldung.
  • Seite 37 Aufzeichnung von Audio ca. nicht ab Anfang der Voralarm-Aufzeichnung. ■ Aufzuzeichnender Zeitplan Es können zwei Zeittabellen eingestellt werden. [Ablaufplan-Aufzeichnung] (☞ Seite 35) [Ereignisaufzeichnung] (☞ Seite 35) [Email] (☞ Seite 35) [Panasonic-Alarmprotokoll] (☞ Seite 35) [Vorher] / [Nachher] Schaltet die Zeitplan-Einstellposten bei der Konfigurierung vorwärts bzw. rückwärts.
  • Seite 38 [Setup über den Hauptmonitor des Rekorders] Setup für die Aufzeichnung von Einzelkameras [Erweiterter REC-Setup] Posten wie Bild-Digitalisierung, Bildwiederholfrequenz und Bildqualität für einzelne Kameras einstellen. Anklicken der [Erweitert >]-Taste auf dem [REC-Setup]-Register öffnet die "Erweiterter Setup"-Seite. Hinweis: • Bei Einstellung auf hochauflösende Aufzeichnung hoher Qualität wird die vorgegebene Bildwiederholfrequenz u.U.

  • Seite 39: Einstellen Der Ereignisaufzeichnung [Ereignis-Setup]-Register

    [Setup über den Hauptmonitor des Rekorders] [Notfall] • Wenn die SD-Sicherungs-Rec. oder Bildwiederholrate der Notfallaufzeichnung auswählen. SD-Aufnahmesfunktion verwendet wird, stellen Sie 1 ips/ 3 ips/ 5 ips/ 10 ips/ 15 ips/ 25 ips/ 30 ips/ die Bildwiederholfrequenz der Ereignisaufnahme (Wie bei Allgemeines) und der Notfallaufnahme auf "Wie bei Allgemeines".
  • Seite 40 [Setup über den Hauptmonitor des Rekorders] [Aktion Hauptmonitor] [Ereignisart] Bei Anzeige des Bedienfelds of dem Hauptmonitor Wird angezeigt, wenn "Aktion Hauptmonitor" auf "An" wählen, ob im Alarmfall auf 1fach-Bildschirm umge- oder "An(ACK/RESET)" steht. schaltet werden soll. Die Ereignisart an, mit der verlinkt werden soll, wird An: Die Monitoranzeige im Alarmfall umschalten.

  • Seite 41: Setup Für Schnittstellenalarm [Erweiterter Schnittstellenalarm-Setup]

    [Setup über den Hauptmonitor des Rekorders] Setup für Schnittstellenalarm [Erweiterter Schnittstellenalarm-Setup] Die Einstellungen für Aufzeichnungen vornehmen, die durch ein über den ALARM/CONTROL-Anschluss des Rekorders von einem externen Alarmgerät wie einem Türsensor eingehenden Alarmsignal ausgelöst werden. Die erforderlichen Einstellungen für die einzelnen Alarmeingänge des ALARM/CONTROL-Anschlusses auf der Rückseite des Rekorders vornehmen.

  • Seite 42: Setup Für Standortalarm [Erweiterter Standortalarm-Setup]

    [Setup über den Hauptmonitor des Rekorders] Setup für Standortalarm [Erweiterter Standortalarm-Setup] Die Operation einstellen, die ausgeführt werden soll, wenn bei Eingang eines Panasonic-Alarmprotokolls von einer Kamera Standortalarm ausgelöst wird. Siehe den Abschnitt "Setup für Schnittstellenalarm [Erweiterter Schnittstellenalarm-Setup]" (☞ Seite 41) zu Einzelheiten über die zur Verfügung stehenden Einstellposten für "Erweiterter Standortalarm-Setup", sowie...
  • Seite 43 [Setup über den Hauptmonitor des Rekorders] Erweiterter Setup für Aufzeichnung und Ereignisse [Erweiterter Setup] Auf diesem Register erfolgen spezielle Einstellungen für die Aufzeichnung. Aufzeichnungsmodus, Alarmaussetzungsdauer und Panasonic-Alarmportnummer (Portnummer für eingehenden Standortalarm) ein- stellen. [Aufzeichnungszeit der Notfallaufzeichnung] Eine Aufzeichnungsdauer für die Notfallaufzeichnungen festlegen.
  • Seite 44 [Setup über den Hauptmonitor des Rekorders] Hinweis: • Wegen der Zeit zwischen den Zeittabellen des Zeitplans und der Gesamtkapazität der Bilddaten können nicht alle Bilder erfasst werden. Die ver- bleibenden Bilddaten werden zum nächsten Erfassungszeitpunkt erfasst. • Die Bilddaten werden in den folgenden Fällen nicht erfasst.
  • Seite 45 Ereignisaufzeichnung einzustellen. Markierung entfer- nen, um die Bildwiederholfrequenz auf die Standardeinstellungen zurückzusetzen (die Bildwiederholfrequenz der Zeitplan-Aufzeichnung). Die Einstellung ist nur bei Panasonic-Kameras wirksam. [Keine Einstellung der Sendebitrate auf die Kame- ra mit der gleichen Bildwiederholfrequenz, die auf das allgemeine Setup, die Ereignisaufzeichnung und Notfallaufzeichnung angewendet wird.]...

  • Seite 46: Monitoreinstellungen [Monitor]

    [Setup über den Hauptmonitor des Rekorders] Monitoreinstellungen [Monitor] Die Einstellungen für die Anzeige auf dem an den Rekorder angeschlossenen Hauptmonitor bzw. Untermonitor werden im Setup-Menü konfiguriert - dem "Erweiterter Setup" - auf der "Monitor"-Seite. Hier erfolgen auch die Einstellungen für die Umschaltung zwischen verschiedenen Anzeigeformaten wie Multibildanzeige und Sequenzanzeige von Live-Bildern.
  • Seite 47 [Setup über den Hauptmonitor des Rekorders] [Kamerawahl] [Bilder so dehnen, dass sie den Anzeigebereich Die in die Sequenzanzeige einzubeziehenden des Steuerbildschirms ausfüllen.] Kameras wählen. Das Ankreuzfeld markieren, um die vertikale Größe Das Ankreuzfeld neben der gewünschten Kamera der Bilder mit dem Bildseitenverhältnis 16:9 zur markieren.

  • Seite 48: Einstellung Der Untermonitore [Untermonitor]

    [Setup über den Hauptmonitor des Rekorders] Einstellung der Untermonitore [Untermonitor] Zum Einrichten des Untermonitors das anzuzeigende Kamerabild, die Bildanzeigedauer usw. wählen. [Seitenv. Bildseitenverhältnis] Wählen, ob das Bildseitenverhältnis des angezeigten Bereichs geändert werden soll, wenn das Bildseitenverhältnis des Bildes von dem der ange- zeigten Bereiche abweicht.

  • Seite 49: Sonstige Monitoreinstellungen [Erweiterter Setup]

    [Setup über den Hauptmonitor des Rekorders] [Geheimanzeige] Die Geheimanzeige oder Ausblendefunktion bewirkt, dass ein auf dem 1fach-Bildschirm angezeigtes Kamerabild oder ein auf dem Multibildschirm des Hauptmonitors angewähltes Kamerabild auf dem Untermonitor verdunkelt (schwarz) wird. Die Anwendung der Geheimanzeige aktivieren bzw.deak- tivieren.

  • Seite 50: Netzwerkeinstellungen [Netzwerk]

    [Setup über den Hauptmonitor des Rekorders] Netzwerkeinstellungen [Netzwerk] Auf der "Netzwerk"-Seite des "Erweiterter Setup"-Menüs erfolgen die netzwerkseitigen Einstellungen für den Rekorder. Die "Netzwerk"-Seite enthält die Register [Allgemein], [Email], [Panasonic-Alarmprotokoll] und [NTP/SNMP]. Allgemeine Netzwerkeinstellungen [Allgemein] Auf diesem Register erfolgen die allgemeinen Netzwerkeinstellungen. Hinweis: • Die Adressen-Oktetts und Portnummer rechtsbündig eingeben.
  • Seite 51 Hinweis: [Zu Ihrem Konto] • "Viewnetcam.com" ist ein für den Einsatz in Die URL zum Registrieren für den "Viewnetcam. Verbindung mit Panasonic-Netzwerkkameras ent- com"-Dienst wird angezeigt. wickelter dynamischer DNS-Dienst. Weitere Zur Anmeldung bei "Viewnetcam.com" die entspre- Informationen finden Sie auf der "Viewnetcam.

  • Seite 52: Anmeldeverfahren Für Den "Viewnetcam.com"-Dienst

    [Setup über den Hauptmonitor des Rekorders] Anmeldeverfahren für den "Viewnetcam.com"-Dienst ■ Sonstige Einstellungen Schritt 1 Zum Einstellen von Bandbreitenskalierung, HTTP- Über den ans Internet angeschlossenen PC die unter Portnummer und FTP-Nummer die [Erweitert >]-Taste "Zu Ihrem Konto" angezeigte URL abrufen. anklicken.
  • Seite 53 [Setup über den Hauptmonitor des Rekorders] [FTP-Portnummer] [Portweiterleitung] Die FTP-Portnummer des Rekorders vorgeben. Einstellen, ob die Portweiterleitung aktiviert wird oder Eine Änderung dieser Einstellung ist gewöhnlich nicht nicht. notwendig. An: Stellt die Portweiterleitung nicht ein. 1 - 65535 Aus: Stellt die Portweiterleitung ein. Vorgabe: 21 [Port-Setup] Stellt die Portnummer jeder Kamera zwischen 1 und...

  • Seite 54: Einstellung Der Mail-Benachrichtigung [Email]

    [Setup über den Hauptmonitor des Rekorders] Einstellung der Mail-Benachrichtigung [Email] Auf diesem Register erfolgen Einstellungen für die Fehler-E-Mail (☞ Seite 192) und für die Anwendung der E-Mailfunktionen. [Authentifizierungsverfahren - Benutzername] Den zur Authentifizierung erforderlichen Benutzernamen eingeben. In bis zu 32 der unter "Hinweis"...

  • Seite 55: Einstellungen Zum Panasonic-Alarmprotokoll [Panasonic-Alarmprotokoll]

    [Setup über den Hauptmonitor des Rekorders] Einstellungen zum Panasonic-Alarmprotokoll [Panasonic- Alarmprotokoll] Auf diesem Register erfolgen Einstellungen zur Übermittlung von Ereignis- und Fehlerinformationen an den PC, wenn ein Ereignis oder Fehler eintritt. Die Anzeige dieser Ereignis- bzw. Fehlermeldungen setzt voraus, dass die Software (Option) auf dem Empfänger-PC installiert ist.

  • Seite 56: Ntp/Snmp-Einstellungen [Ntp/Snmp]

    [Setup über den Hauptmonitor des Rekorders] NTP/SNMP-Einstellungen [NTP/SNMP] Auf diesem Register erfolgen die Einstellungen zum Abgleich der Uhr an den Servern NTP (Network Time Protocol) und SNMP (Simple Network Management Protocol). Wichtig: • Es besteht die Möglichkeit, den Rekorder als NTP-Server für den Zeitabgleich der Kameras zu betreiben.

  • Seite 57: Einstellungen Für Benutzerverwaltung [Benutzerverwaltung]

    [Setup über den Hauptmonitor des Rekorders] Einstellungen für Benutzerverwaltung [Benutzerverwaltung] Einstellungen wie Ein-/Ausschaltung der Benutzer-Authentifizierung, Registrierung eines Administrators und die Festlegung von Berechtigungsebenen erfolgen im Setupmenü, "Erweiterter Setup"-Menü, "Benutzerverwaltung"-Seite. Die "Benutzerverwaltung"-Seite enthält die Register [Allgemein], [Benutzer-Registrierung], [Administrator-Setup] und [Hostregistrierung]. Allgemeine Einstellungen für Benutzerverwaltung [Allgemein] Auf diesem Register erfolgen Einstellungen für das Login bei Verwendung der Maus, Benutzer-Authentifizierung für den Netzwerkverkehr sowie die Festlegung von Berechtigungsebenen.
  • Seite 58 [Setup über den Hauptmonitor des Rekorders] ■ Einstellung von Berechtigungsebenen Die auf den einzelnen Berechtigungsebenen * Administratoren und Manager sind zu allen (Administrator/ Manager/ Bediener/ Betrachter) zuläs- Bedienungshandlungen berechtigt. sigen Bedienungshandlung festlegen. Um eine Administrator und Manager unterscheiden sich Funktion unzugänglich zu machen, das entspre- lediglich dadurch, dass ein Administrator den chende Ankreuzfeld nicht markieren.

  • Seite 59: Registrieren, Bearbeiten Oder Löschen Von Benutzerinformationen [Benutzer-Registrierung]

    [Setup über den Hauptmonitor des Rekorders] Einstellung der Berechtigungsebene für einzelne Kameras Zum Festlegen der auf den einzelnen Berechtigungsebenen (Bediener/ Betrachter/ Ausgeloggt.) bedienbaren Kameras die entsprechenden Ankreuzfelder markieren. Bei Kameras, die von der Anzeige ausgeschlossen werden sollen, das Ankreuzfeld nicht markieren. Die Einstellungen für den Administrator/Manager sind unveränderlich.
  • Seite 60 [Setup über den Hauptmonitor des Rekorders] [Ebene] Die Berechtigungsebene eines Benutzers anzeigen. Die bedienbaren Funktionen können auf dem [Allgemein]-Register (☞ Seite 57) festgelegt werden. Manager/ Bediener/ Betrachter * Administrator und Manager haben die gleiche Berechtigungsebene, aber der Administrator hat Priorität. Vorgabe: Bediener [Standardansicht] Den Start-Bildschirm wählen, der nach dem Login...

  • Seite 61: Bearbeiten Der Administrator-Informationen [Administrator-Setup]

    [Setup über den Hauptmonitor des Rekorders] Bearbeiten der Administrator-Informationen [Administrator-Setup] Auf diesem Register können Administrator-Informationen wie Passwort und Start-Bildschirm registriert werden. [Administrator-Name] Über die Onscreen-Tastatur den Administratornamen eingeben (☞ Installationshandbuch Seite 8). Der Administrator-Name muss einschließlich der alphanu- merischen Zeichen in halber Breite und der Symbole zwischen 1-32 Zeichen enthalten.

  • Seite 62: Host Registrieren, Bearbeiten Oder Löschen [Hostregistrierung]

    [Setup über den Hauptmonitor des Rekorders] Host registrieren, bearbeiten oder löschen [Hostregistrierung] Registrieren, Bearbeiten oder Löschen der Hostinformation des PC, der über das Internet Zugriff auf den Rekorder hat. ■ Neuen Host registrieren Registrieren der Hostinformation, die der Rekorder benutzt, wie die Host-IP-Adresse und der Berechtigungsebene.

  • Seite 63: Wartungseinstellungen [Wartung]

    [Setup über den Hauptmonitor des Rekorders] Wartungseinstellungen [Wartung] Die Rekorder-Version und Diskinformationen werden angezeigt; darüber hinaus können im Setupmenü, "Wartung"-Seite, "Erweiterter Setup"-Menü Einstellungen für die Festplatten-Laufwerke vorgenommen werden. Außerdem können auf dieser Seite die Setupdaten der Setupseiten initialisiert, die Systemprotokolle eingese- hen und die Lizenz registriert werden.
  • Seite 64 [Setup über den Hauptmonitor des Rekorders] Hinweis: Nur für Wiedergabe: Festplatten-Laufwerke nur • Die Informationen zum Vorgang der für die Wiedergabe (Keine Aufzeichnung). Wiederherstellung werden während der RAID- Abgetrennt: Festplatten-Laufwerke, die wegen Wiederherstellung angezeigt. Störung außer Betrieb genommen wurden Fehler: Festplatten-Laufwerke, die bei der Formatierung defekt wurden ■...

  • Seite 65: Systemeinstellungen [Systemverwaltung]

    [Setup über den Hauptmonitor des Rekorders] Systemeinstellungen [Systemverwaltung] Auf diesem Register erfolgen Festlegungen zu den im Fehlerfall durchzuführenden Operationen sowie zur auto- matischen Löschung von Daten aus den Festplatten. Außerdem können die Protokolle auf dieser Seite ange- zeigt werden. Allgemeine Wartung wie Registrieren von Lizenzen, Zurücksetzen auf die Vorgaben und Aktualisieren der Firmware erfolgt ebenfalls auf diesem Register.
  • Seite 66 [Setup über den Hauptmonitor des Rekorders] ** bezeichnet Benutzernamen oder IP-Adresse. die Lizenz registriert werden. Durch Registrierung des Zusätzlichen Kamera-Kit kann die Anzahl der Über das Bedienungsprotokoll Kameras auf bis zu 128 erhöht werden. Das Bedienungsprotokoll zeigt spezifische Zusätzliche Kameras sind beim Fachhändler erhält- Betriebshandlungen des Rekorders sowie ihr Datum lich.

  • Seite 67: Registrierung Der Lizenzen Für Den Rekorder Und Der Zusätzlichen Kamera [Registration Key]

    [Setup über den Hauptmonitor des Rekorders] [Aktualisierung der Firmware] Lädt die auf einem USB-Datenträger (externen Speichergerät) gespeicherter Software und überträgt diese zum Rekorder zum Aktualisieren der Firmware. Anklicken der [Ausführ.>]-Taste ruft ein Dialogfeld auf, in dem die Initialisierung zu bestätigen ist. Nur der Administrator ist zur Aktualisierung der Firmware berechtigt.
  • Seite 68 [Setup über den Hauptmonitor des Rekorders] [Zurück]-Taste Wenn die Lizenz nicht aktiviert wurde oder nur "Händler-Infos" bearbeitet wurden, schaltet der Bildschirm auf das [Systemverwaltung]-Register zurück. [Eingabe-Infos für Schlüsselverwaltungssystem] Hier handelt es sich um die zur Einholung des "Registration Key" erforderlichen ID-Nummer. Die mit dem Rekorder gelieferte Activation Key Card beschreibt, wie auf das Schlüsselverwaltungssystem zugegriffen wird.

  • Seite 69: Ausführung Von Funktionen Für Besondere Wartung Und Service [Sonstiges]

    [Setup über den Hauptmonitor des Rekorders] Ausführung von Funktionen für besondere Wartung und Service [Sonstiges] Alle Protokolle können auf dem USB-Datenträger (externes Speichergerät) abgespeichert werden, oder Datum und Zeit der Kameras können mit dem Produkt abgeglichen werden. Wichtig: • Diese Einstellung beeinflusst die Einstellungen aller Kameras;...

  • Seite 70: Festplattenverwaltung [Hdd-Verwaltung]

    [Setup über den Hauptmonitor des Rekorders] Festplattenverwaltung [HDD-Verwaltung] Im "Erweiterter Setup"-Menü, "HDD-Verwaltung"-Seite erfolgen die Festplatten-Laufwerke betreffende Operationen wie die Überprüfung der Kapazität der einzelnen Aufzeichnungsbereiche und die Formatierung von Festplatten. Wichtig: • Bei Anzeige der "HDD-Verwaltung"-Seite werden alle anderen Operationen wie Aufzeichnung und Wiedergabe gestoppt.

  • Seite 71: Einsehen Von Festplatteninformationen [Hdd-Infos]

    [Setup über den Hauptmonitor des Rekorders] Einsehen von Festplatteninformationen [HDD-Infos] Kapazität, Betriebsstunden und Status der einzelnen Festplatten-Laufwerke können eingesehen werden. Zu weiteren Anzeigeposten auf dem [HDD-Infos]-Register siehe das Setupmenü, "Erweiterter Setup"-Menü, "Wartung"-Seite, [HDD-Infos]-Register. (☞ Seite 63) Formatieren der Festplatten-Laufwerke [HDD formatieren] Hier erfolgt das Formatieren von Festplatten-Laufwerken.

  • Seite 72: Trennung Und Verlinkung Von Festplatten-Laufwerken

    [Setup über den Hauptmonitor des Rekorders] Trennung und Verlinkung von Festplatten-Laufwerken Wenn Festplatten ausgetauscht werden, muss das Trennungs-/Verlinkungsverfahren durchgeführt werden. Abtrennen der HDD [HDD abtrennen] Schritt 1 Schritt 2 [Ausführ. >] auf [HDD abtrennen] klicken. Die abzutrennenden HDDs markieren und auf die →...

  • Seite 73: Wechseln Des Festplatten-Betriebsmodus

    [Setup über den Hauptmonitor des Rekorders] Wechseln des Festplatten-Betriebsmodus Festplatten-Betriebsmodi Einzelmodus: Video- und Audiodaten von den Kameras werden auf der Festplatte des Produkts oder der Erweiterungseinheit aufgezeichnet. RAID5-Modus: Fällt in diesem Modus eine der Festplatten aus, können die Aufzeichnungen aus den übri- gen Festplatten wiederhergestellt werden.

  • Seite 74: Einstellungen Zu Den Erweiterungsfunktionen [Erweiterungsfunktion]

    [Setup über den Hauptmonitor des Rekorders] Einstellungen zu den Erweiterungsfunktionen [Erweiterungsfunktion] Sicherheitseinstellungen auf der Seite Erweiterungsfunktion [Erweiterter Setup] im Setup-Menü einstellen. ■ Sicherheit zwischen diesem Produkt und dem PC Rekorder und PC mit HTTPS anschließen. HTTPS verschlüsselt den Zugang zum Rekorder und verbes- sert die Sicherheit der Kommunikation.

  • Seite 75: Auflistung Der Einstellposten (Setupmenü)

    Anzeigeformat Datum jjjj/mm/tt, Mmm/tt/jjjj, Mmm/tt/jjjj (WJ-NX400K), Zeiteinstellung tt/Mmm/jjjj, mm/tt/jjjj, tt/mm/jjjj (WJ-NX400K/G) tt/mm/jjjj Zeit 24 h, 12 h 12 h (WJ-NX400K), ◎ 24 h (WJ-NX400K/G) ◎ Zeitzone Zeitzone einstellen Siehe "Zeitzone Siehe "Zeitzone einstellen" im Schnell- einstellen" im Schnell- Setup (Schnellstart).
  • Seite 76 Einstellposten (einschl. "Erweiterter Bemer- Menü/Register Einstellbereich Vorgabe Setup"-Menü) kungen ◎ Datums-/ Zeitzone Datum und Zeit des 00:00 Montag, 1. Zeiteinstellung Starts/Endes (Dem Januarwoche ~ 23:59 Wochentag zuordnen) Ein/ letzter Sonntag im Dezember ◎ Datum und Zeit des 1/1 00:00 ~ 12/31 23:59 Starts/Endes (Dem Datum zuordnen) Ein/Aus ◎...
  • Seite 77 Einstellposten (einschl. "Erweiterter Bemer- Menü/Register Einstellbereich Vorgabe Setup"-Menü) kungen Kamera-Setup Übertragungs- Übertragungspriorität Priorität der priorität Bildwiederholfrequenz, Erweiterte VBR, VBR Stream1 Markiert/Nicht markiert Stream2 Markiert/Nicht markiert Max.zulässiger Burstfehler Hoch, Mittel, Niedrig Regelzeit 1 h, 6 h, 24 h, 1 Woche Prioritätseinst. Priorität Bildqualität, Bildwdh.freq.
  • Seite 78 Ablaufplan- Markiert/Nicht markiert Markiert Aufzeichnung Ereignisauf- Markiert/Nicht markiert Markiert zeichnung Email Markiert/Nicht markiert Nicht markiert Panasonic- Markiert/Nicht markiert Nicht markiert Alarmprotokoll ● REC-Setup Bildwiederholfrequenz 1 ips, 3 ips, 5 ips, 10 ips, 10 ips (Alle Kameras) 15 ips, 30 ips ●...
  • Seite 79 ◎ Markiert/Nicht markiert Markiert Ereignisauf- zeichnung Zeittabelle1-Email Markiert/Nicht markiert ◎ Nicht markiert Zeittabelle1- ◎ Markiert/Nicht markiert Nicht markiert Panasonic- Alarmprotokoll Zeittabelle2- ◎ --:--, 00:00 - 24:00 Zeitplanbalken 1 ~ Zeitplanbalken Zeitplanbalken 6: --:-- - --:-- Zeittabelle2- ◎ Markiert/Nicht markiert Nicht markiert...
  • Seite 80 Einstellposten (einschl. "Erweiterter Bemer- Menü/Register Einstellbereich Vorgabe Setup"-Menü) kungen ● REC-Setup Erweiterter Rate 1 ips, 3 ips, 5 ips, 10 ips, 10 ips ◎ REC-Setup 15 ips, 25 ips, 30 ips, 50 ips, 60 ips ● Qualität XF, SF, FQ, NQ ◎...
  • Seite 81 Erweiterter Aufzeichnungsmodus Aus, An Setup ◎ Alarmaussetzungsdauer 2 s, 3 s, 5 s, 10 s ◎ Panasonic Alarmportnummer (Port-Nr.) 1818 ◎ Aufzeichnungszeit der Notfallaufzeichnung 30 s, 1 min., 3 min., 30 s 5 min., 10 min., 15 min., 30 min., Manuell, Ext.

  • Seite 82: Erweiterter Setup

    Erweiterter Setup Menü/Register Einstellposten (einschl. "Erweiterter Einstellbereich Vorgabe Bemer- Setup"-Menü) kungen Monitor ◎ Hauptmonitor Kameratitel Anzeige Aus, An ◎ Position Links oben, Links unten, Rechts oben Rechts oben, Rechts unten ◎ Kameratitel (Texteingabe) Kam.1, ..., Kam.64 (Bis zu Kam.128 im Modus Kameraerweiterung) ◎...
  • Seite 83 Menü/Register Einstellposten (einschl. "Erweiterter Einstellbereich Vorgabe Bemer- Setup"-Menü) kungen ◎ Untermonitor Kameratitel Anzeige Aus, An ◎ Anzeige- Modus Live-Sequenz auf 1fach- Live-Sequenz auf Einstellungen Bildschirm, Live-Sequenz 1fach-Bildschirm auf 4fach-Bildschirm, Live- Sequenz auf 9fach- Bildschirm, Live-Sequenz auf 16fach-Bildschirm, Umschaltung gekoppelt mit Alarmklemmeneingang, 32fach-Bildschirm ◎...
  • Seite 84 Aus, SMTP over SSL, STARTTLS ◎ Bestimmungsadresse (Adresse) (Texteingabe) (Leer) ◎ Bestimmungsadresse (Warnung) Markiert/Nicht markiert Markiert ◎ Bestimmungsadresse (Alarm) Markiert/Nicht markiert Markiert ◎ Panasonic- Panasonic- Portnummer (zum PC) (Port-Nr.) 1818 Alarmprotokoll Alarmprotokoll ◎ Wiederholversuch 0, ..., 8 ◎ Bestimmungsadresse (Adresse) (Texteingabe) (Leer) ◎...
  • Seite 85 Menü/Register Einstellposten (einschl. "Erweiterter Einstellbereich Vorgabe Bemer- Setup"-Menü) kungen ◎ Allgemeines Einstellung von Kopieren Markiert/Nicht markiert Manager: (Markiert, fest) Berechtigungs- Bediener: Nicht markiert ebenen Betrachter: Nicht markiert Ausgeloggt.: (Nicht markiert, fest) ◎ Alarmrücksetzen Markiert/Nicht markiert Manager: (Markiert, fest) Bediener: Markiert Betrachter: Nicht markiert Ausgeloggt.: (Nicht markiert, fest)
  • Seite 86 Menü/Register Einstellposten (einschl. "Erweiterter Einstellbereich Vorgabe Bemer- Setup"-Menü) kungen ◎ Hostregistrie- Neuen Host IP-Adresse des Hosts (IP-Adresse) (Leer) rung registrieren ◎ Ebene Manager, Bediener, Betrachter Manager ◎ Standardansicht Kam.1, ... , Kam.64, 4-Bildschirm (1) 4-Bildschirm (1), ... , 4-Bildschirm (16) Wartung ◎...
  • Seite 87 Menü/Register Einstellposten (einschl. "Erweiterter Einstellbereich Vorgabe Bemer- Setup"-Menü) kungen ◎ Systemver- System-Setup Automatischer Abgleich Aus, An waltung der Kamerazeit ◎ Listen Zugriffsliste (Datum/Zeit / (nur Anzeige) (nur Anzeige) Liste) ◎ Bedienungsliste (Datum/ (nur Anzeige) (nur Anzeige) Zeit / Liste) ◎ Netzwerkliste (Datum/Zeit / (nur Anzeige) (nur Anzeige)
  • Seite 88 Menü/Register Einstellposten (einschl. "Erweiterter Einstellbereich Vorgabe Bemer- Setup"-Menü) kungen ◎ Allgemeines HDD-Infos (Formatieren) Markiert/Nicht markiert Nicht markiert formatieren ◎ HDD-Infos (Ergebnis) (nur Anzeige) (nur Anzeige) ◎ HDD abtrennen HDD-Infos (Kapazität) (nur Anzeige) (nur Anzeige) ◎ HDD-Infos (Bedienung) (nur Anzeige) (nur Anzeige) ◎...

  • Seite 89: Fehler- Und Netzwerkprotokolle

    Fehler- und Netzwerkprotokolle Fehlerprotokolle Die folgende Tabelle enthält eine Auflistung der im Statusanzeigefeld des Hauptmonitors erscheinenden Anzeigeinhalte sowie der Fehler-Protokolle und Fehlerinhalte. Der auf dem Hauptmonitor und im Web-Browser angezeigte Inhalt der Fehlerprotokolle ist identisch. • "x" bezeichnet die Nummer der Erweiterungseinheit. • "y"...
  • Seite 90 Anzeige des Schnittstellen- Beschreibung Fehlerprotokoll Front-LCD-Anzeige Statusanzeigefelds ausgang HDD-Überspringung* – HDD-Überspringung: – – MAIN-y HDD-Überspringung: EXTx-y HDD-Überspringung: EXTx HDD-Schreibfehler – Schreibfehler: – – MAIN-y Schreibfehler: EXTx-y HDD-Lesefehler – Lesefehler: MAIN-y – – Lesefehler: EXTx-y Manipulation erkannt Manipulation: Kam.cc Manipulation: Kam.cc Rekorderfehler ＥＲＲ...
  • Seite 91 DNS nicht ALARM aufgelöst Keine Antwort von – Keine Antwort: Netzwerkfehler – einer Adresse, an PANASONIC die eine ALARM Benachrichtigung über Panasonic- Alarmprotokoll geschickt wurde. Undefinierter Fehler – Sonstiger Fehler: Netzwerkfehler – bei Panasonic- PANASONIC Alarmprotokoll ALARM Auto-Links abtren-...
  • Seite 92 Anzeige des Schnittstellen- Beschreibung Fehlerprotokoll Front-LCD-Anzeige Statusanzeigefelds ausgang HDD RAID5- RAID5- RAID5- HDD-Fehler ＭＡＩＮ　ＥＲＲ Wiederherstellung Wiederherstellung Wiederherstellung ＲＡＩＤ５　Ｒ－ＦＡＩＬＵＲＥ gescheitert gescheitert: MAIN gescheitert: MAIN RAID5- RAID5- ＥＸＴｘ　ＥＲＲ Wiederherstellung Wiederherstellung ＲＡＩＤ５　Ｒ－ＦＡＩＬＵＲＥ gescheitert: EXTx gescheitert: EXTx HDD RAID6- RAID6- RAID6- HDD-Fehler ＭＡＩＮ　ＥＲＲ Wiederherstellung Wiederherstellung Wiederherstellung ＲＡＩＤ６　Ｒ－ＦＡＩＬＵＲＥ...
  • Seite 93 Anzeige des Schnittstellen- Beschreibung Fehlerprotokoll Front-LCD-Anzeige Statusanzeigefelds ausgang Kamera SD-Über- SD-Lebensdauer- [SD] Überschreibe- Kamerafehler ＣＡＭＥＲＡｃｃ schreibewarnung Warnung: Kam.cc warnung: Kam.cc ＳＤ　ＬＩＦＥＴＩＭＥ　ＷＲＮ Kamera SD-Zugriffs- SD-Zugriffswarnung: [SD] Zugriffswar- Kamerafehler – fehler Kam.cc nung: Kam.cc Kamera-Hardware- Hardwarefehler: Hardwarefehler: Kamerafehler ＣＡＭＥＲＡｃｃ fehler Kam.cc Kam.cc ＨＡＲＤＷＡＲＥ　ＥＲＲＯＲ...

  • Seite 94: Netzwerkprotokolle

    Netzwerkprotokolle Die folgende Tabelle enthält eine inhaltliche Auflistung der Netzwerkprotokolle und Fehlerinhalte. Zum Aufrufen der Netzwerkprotokolle über das Setupmenü auf der "Wartung"-Seite- [Systemverwaltung]-Register - [Netzwerkprotokoll] wählen. Der Anzeigeinhalt ist derselbe wie im Web-Browser. Beschreibung Netzwerkliste Schnittstellenausgang Email-Übertragung beendet <SMTP>MAIL_SEND – SMTP-Authentifizierungsfehler <SMTP>SMTP_ATTEST_ERR Netzwerkfehler...

  • Seite 95: Bedienfenster

    [Bedienung über den Hauptmonitor des Rekorders] Bedienfenster Die Bedienung des Rekorders kann über die an den Mausanschluss auf der Rückseite angeschlossene Maus erfolgen. Zum Betrieb des Rekorders über einen Web-Browser siehe "Netzwerk" (☞ Seite 152). Hauptmonitor (Ein Monitor zum Anzeigen der Live-Bilds, des Wiedergabebildes und des Setup- Menüs) Der Hauptmonitor wird zum Umschalten zwischen dem Steuerbildschirm und der Breitanzeige genutzt.
  • Seite 96 [Bedienung über den Hauptmonitor des Rekorders] Breitanzeige Dieses Anzeigeformat bietet eine große Anzeigefläche, die sich besonders für die Überwachung von Live- Bildern eignet. Es sind jedoch nicht alle Bedienungshandlungen möglich. ① ② ③ ④ ① Bildanzeigebereich ③ Bedienfeld In diesem Bereich werden Kamerabilder ange- Zum Umschalten zwischen Bildschirmen und zeigt.
  • Seite 97 [Bedienung über den Hauptmonitor des Rekorders] Bildanzeigebereich Die Anzahl der im Multibildformat darstellbaren Bilder ist beim Steuerbildschirm und bei der Breitanzeige unter- schiedlich. Hinweis: • Die Multibildschirm-Taste für Breitanzeige kann ein- bzw. ausgeblendet werden. Zu Einzelheiten siehe den Abschnitt "Setup des Hauptmonitors" (☞ Seite 46). • "64fach-Bildschirm"...

  • Seite 98: Normalbetrieb

    [Bedienung über den Hauptmonitor des Rekorders] Statusanzeigefeld Normalbetrieb ② ③ Im Alarm-/Fehlerfall (die entsprechenden Tasten werden angezeigt) ⑤ ③ ① ② ④ ⑥ ⑦ ① Statusanzeigebereich Die folgende Tabelle enthält eine Auflistung der Statusanzeigen des Rekorders und deren Inhalt. Falls im Rekorder gleichzeitig mehrere Zustände eintreten, werden diese nach Priorität angezeigt.

  • Seite 99: Anzeige Im Kameraerweiterung-Modus

    [Bedienung über den Hauptmonitor des Rekorders] ④ Alarmprotokollanzeige-Taste Die Alarmprotokolle werden auf dem Bedienfeld des Steuerbildschirms angezeigt. Bis zu 1000 Alarmproto- kolle werden gespeichert. Werden mehr als 1000 Protokolle erstellt, so werden die älteren Protokolle durch die neuen überschrieben. Dabei wird das älteste Protokoll zuerst überschrieben. ⑤...

  • Seite 100: Untermonitor (Monitor Ausschließlich Für Anzeige Von Live-Bildern)

    [Bedienung über den Hauptmonitor des Rekorders] Untermonitor (Monitor ausschließlich für Anzeige von Live- Bildern) Wichtig: • Einstellung und Bedienung des Rekorders über den Untermonitor ist nicht möglich. Live-Bilder von den angegebenen Kameras können auf dem 1fach- bzw. 4fach-Bildschirm/9fach-Bildschirm/ 16fach-Bildschirm/32fach-Bildschirm des Untermonitors dargestellt werden. Wenn mehrere Kameras für den 1fach- bzw.

  • Seite 101: Allgemeine Bedienung

    [Bedienung über den Hauptmonitor des Rekorders] Allgemeine Bedienung Zum Bedienen des Rekorders den auf dem Hauptmonitor angezeigten Mauscursor mit der an den Rekorder angeschlossenen Maus bewegen und die auf dem Bildschirm erscheinenden Tasten und Register mit der linken Maustaste anklicken. (Nachfolgend wird "Linksklick..." in diesem Dokument einfach mit "Klick..." bezeichnet.) Bei Eingabefeldern, denen die Tasten [▲]/[▼] zugeordnet sind, kann der Einstellwert mit dem Mausrädchen verändert werden.

  • Seite 102: Logout

    [Bedienung über den Hauptmonitor des Rekorders] [Nächste]-Taste Schaltet die Tastatur auf den nächsten Zeichensatz Der Zeichensatz wechselt wie folgt: Tasten für die im Pull-Down-Menü gewählte Sprache → Zeichenkombinationen → Sonderzeichen [Eingabe]-Taste Legt die Eingabe fest und schließt die Onscreen- Tastatur. Hinweis: • Zur Allgemeinen Bedienung gehören auch das "Anmelden"-Fenster und das Fenster für die...

  • Seite 103: Einloggen Bei Der Inbetriebnahme

    [Bedienung über den Hauptmonitor des Rekorders] Einloggen bei der Inbetriebnahme Bei Wahl von "Aus" für "Auto-Login" (☞ Seite 57), startet der Rekorder im ausgeloggten Zustand mit Ende der Systemprüfung. In das auf dem Hauptmonitor erscheinende Bedienfenster nach folgendem Verfahren einen Benutzernamen und ein Passwort eingeben: Fehler-Fenster schließen und erneut einloggen.

  • Seite 104: Überwachung Von Live-Bildern

    [Bedienung über den Hauptmonitor des Rekorders] Überwachung von Live-Bildern Nach der Einschaltung des Rekorders zeigt dieser Live-Bilder der Kameras entsprechend den Einstellungen an. Live-Bilder der Kameras werden über den Rekorder angezeigt. Bilddaten Netzwerkkameras Hauptmonitor (HDMI) Rekorder Untermonitor (BNC) Untermonitor (HDMI) Live-Bilder können auf dem 1fach- oder Multibildschirm angezeigt werden.
  • Seite 105 [Bedienung über den Hauptmonitor des Rekorders] Mehrfachbildschirm-Tasten Hinweis: Zum Anzeigen der 1fach-/4fach-/9fach/16fach-Tasten. • Wenn das Register Kameranummer "1-64" gedrückt wird, zeigt das Kameranummernfeld Digital-Zoom-Tasten keine Kameratitel an und zeigt nur Auf dem 1fach- und 4fach-Bildschirm dargestellte Bilder Kameranummern wie unten gezeigt an. können vergrößert/verkleinert werden.

  • Seite 106: Bedienfeld Bei Breitanzeige

    [Bedienung über den Hauptmonitor des Rekorders] Bedienfeld bei Breitanzeige Kameranummernfeld Mehrfachbildschirm-Tasten Kammeranummer-Umschalttaste Sequenztaste Kameranummernfeld Hinweis: Kameranummer [CAM]: • Während der Sequenz kann Ziehen und Ablegen (Zeichenfarbe) eines Kameranummernfeldes keine Kamerabilder Weiß: Kamera ist registriert. umschalten. Grau: Kamera ist nicht registriert. • Während der Sequenz erfolgt keine (Hintergrundfarbe) Audioausgabe.
  • Seite 107 [Bedienung über den Hauptmonitor des Rekorders] Ändern der Anzeigeposition von Kameras auf dem Bildschirm Gemäß Vorgabe sind die einzelnen Kameras folgenden Anzeigepositionen auf dem Bildschirm zugeordnet: 1fach-Bildschirm (16:9) 4fach-Bildschirm (16:9) 6fach-Bildschirm (4:3) 9fach-Bildschirm (16:9) 16fach-Bildschirm (16:9) 24fach-Bildschirm (4:3) 32fach-Bildschirm 64fach-Bildschirm (16:9) 2 3 4 5 6 7 8 2 3 4 5 6 7 8 2 3 4 5 6 7 8...
  • Seite 108 [Bedienung über den Hauptmonitor des Rekorders] 【4K-Monitorverbindung, H.264/H.265, Keine Untermonitoranzeige, Keine Übertragung mit Recodierung】 Bild-Digitalisierung HVGAW(640×360) ~ QXGA(2048×1530) ~ Multibildanzeige FHD(1920×1080) 9M(2992×2992) (4000×3000) 1fach-Bildschirmanzeige ~ 4fach-Bild- ○ ○ ○ schirmanzeige ○ ○ 6fach-Bildschirmanzeige × 9fach-Bildschirmanzeige ~ 16fach-Bild- ○ × × schirmanzeige 24fach-Bildschirmanzeige ~ 64fach- ○...

  • Seite 109: Umschaltung Zwischen Steuerbildschirm Und Breitansicht

    [Bedienung über den Hauptmonitor des Rekorders] Umschaltung zwischen Steuerbildschirm und Breitansicht Bilder werden auf dem Vollbildschirm angezeigt. [Breitansicht]-Taste auf dem [Strg-Anzeige]-Taste auf der Steuerbildschirm Breitansicht Schritt 1 Hinweis: • Erneutes Anklicken der [Breitanzeige]-Taste schal- Die [Breitanzeige]-Taste (☞ Seite 95) im tet auf den vorher angezeigten Multibildschirm Bedienungsfenster anklicken.

  • Seite 110: 1Fach-Bildschirmanzeige

    [Bedienung über den Hauptmonitor des Rekorders] 1fach-Bildschirmanzeige Live-Bilder von Kameras können aquf dem 1fach-Bildschirm angezeigt werden. Anzeige von Bildern auf dem Steuerbildschirm Schritt 1 Falls sich eine anzuzeigende Kamera nicht im Kameranummernfeld befindet, im Register Auf dem Multibildschirm unter "Mehrfachanzeige" auf Kameranummern auswählen und fahren mit Schritt 2 die 1fach-Bildtaste klicken.

  • Seite 111: Anzeige Von Kamerabildern Auf Dem Multibildschirm

    [Bedienung über den Hauptmonitor des Rekorders] Anzeige von Kamerabildern auf dem Multibildschirm Live-Bilder der Kameras können im Multibildformat angezeigt werden. Anzeige von Bildern auf dem Steuerbildschirm Hinweis: Schritt 1 • Nach der Umschaltung von Multibild- auf Eine der [Mehrfachanzeige]-Tasten anklicken. 1fach-Bildformat kann durch Doppelklick auf den →...

  • Seite 112: Digitales Zoomen

    [Bedienung über den Hauptmonitor des Rekorders] Digitales Zoomen Auf dem 1fach- oder 4fach-Bildschirm des Steuerbildschirms oder dem 1fach-Bildschirm in Breitanzeige ange- zeigte Bilder können digital gezoomt werden. Weiterhin kann der gezoomte Bereich innerhalb des angezeigten Bildes verschoben werden. Displaying images on a control screen Hinweis: • Digitales Zoomen steht auf dem 9fach-/16fach-Bildschirm nicht zur Verfügung.

  • Seite 113: Korrektur Des Fischauge-Bildes

    [Bedienung über den Hauptmonitor des Rekorders] Korrektur des Fischauge-Bildes Während das Fischauge-Bild auf dem 1fach-Bildschirm im Bildanzeigebereich des Steuerbildschirms angezeigt wird, kann das Fischauge-Bild korrigiert werden. Hinweis: • In der Breitanzeige und auf dem 4fach-. 9fach- und 16fach-Bildschirm ist die Fischauge-Korrekturanzeige nicht verfügbar.

  • Seite 114: Bedienung Der Kamera

    [Bedienung über den Hauptmonitor des Rekorders] Bedienung der Kamera Bei Anzeige von Live-Bildern einer Kamera mit der Schwenk-/Neigefunktion auf dem 1fach- bzw. 4fach-Bild- schirm sind die unten aufgeführten Kamera-Operationen bedienbar. Hinweis: • Je nach Kameramodell ist die Bedienung eventuell nicht oder nur teilweise möglich. • Die Bedienung erfolgt im Bedienungsfenster.
  • Seite 115 [Bedienung über den Hauptmonitor des Rekorders] [Position] Speichert die aktuelle Ausrichtung der Kamera als Presetposition. Bewegt die Kamera in eine vorher gespeicherte Presetposition. Die folgende Kamerabedienung kann ausgeführt wer- den, wenn die Seite mit einer Taste oben rechts im de- taillierten Bedienfeld auf 2/2 umgeschaltet wird.

  • Seite 116: Schwenken/Neigen

    [Bedienung über den Hauptmonitor des Rekorders] Schwenken/Neigen Die horizontale/vertikale Lage der Kamera verändern. Hinweis: Schritt 1 • Um Bedienungshandlungen im angezeigten Auf dem 4fach-Bildschirm die gewünschten Kameras Kamerabild vom Rekorder aus zu ermöglichen, wählen. das Ankreuzfeld für "Kamerasteuerung mit der Maus aktivieren" im Kamera-Bedienfeld markie- Schritt 2 ren.

  • Seite 117: Fahren In Ausgangsposition

    [Bedienung über den Hauptmonitor des Rekorders] Fahren in Ausgangsposition Die Kamera in eine vorher gespeicherte Presetposition bewegen. Dazu muss die Ausgangsposition vorher gespeichert worden sein. (☞ Seite 121) Schritt 1 Auf dem 4fach-Bildschirm die gewünschten Kameras wählen. Schritt 2 Durch Anklicken der [Aufrufen]-Taste in Ausgangsposition fahren. Fokussierung Stellt den Brennpunkt ein.

  • Seite 118: Auto-Modus

    [Bedienung über den Hauptmonitor des Rekorders] Auto-Modus Aktiviert die Kamera-Automatik. Schritt 1 Schritt 4 Auf dem 4fach-Bildschirm die gewünschten Kameras Durch Anklicken der [Start]-Taste kann die Kamera- wählen. Automatik deaktiviert werden. Durch Anklicken der [Stop]-Taste kann die Kamera- Automatik deaktiviert werden. Schritt 2 Die [Detail]-Taste anklicken.

  • Seite 119: Abspeichern Von Presetpositionen

    [Bedienung über den Hauptmonitor des Rekorders] Abspeichern von Presetpositionen Die aktuelle Position der Kamera kann als Presetposition abgespeichert werden. Presetpositionen können nur dann abgespeichert werden, wenn die verwendete Kamera die Presetfunktion unterstützt. Schritt 1 Schritt 4 Auf dem 4fach-Bildschirm die gewünschten Kameras Zum Wählen einer Presetnummer die [▲]/[▼]-Taste wählen.

  • Seite 120: Aux-Bedienung

    [Bedienung über den Hauptmonitor des Rekorders] AUX-Bedienung Stellt das mit der AUX-Schnittstelle der Kamera verbundene Gerät in den Zustand Offen/Geschlossen. Schritt 1 Schritt 4 Auf dem 4fach-Bildschirm die gewünschten Kameras Anklicken der [Öffnen]/ [Schließen]-Taste nach wählen. Auswahl der AUX-Schnittstellennummer. Mit Anklicken der [Öffnen]-Taste öffnet sich die AUX- Schnittstelle der Kamera.

  • Seite 121: Speichern Der Ausgangsposition

    Ausgangsposition gespeichert werden soll, die [▲]/ [▼]-Taste im [Position]-Feld anklicken. Die zu spei- chernde Presetnummer (1 - 256) wählen. Hinweis: • Bei bestimmten Panasonic-Modellen ist die Presetposition 0 als Ausgangsposition gespei- chert. Zu Einzelheiten uber unterstutzte Kameras siehe "readme.txt" auf der mitgelieferten CD-ROM.

  • Seite 122: Einrichten Von Maskierbereichen

    [Bedienung über den Hauptmonitor des Rekorders] Einrichten von Maskierbereichen Maskierbereiche für die Kamera einrichten. Zu weiteren Einzelheiten über diese Funktion siehe die Bedienungsanleitung der verwendeten Kamera. Schritt 1 Schritt 5 Auf dem 4fach-Bildschirm die gewünschten Kameras Die [Ende]-Taste anklicken. → Damit wird das Einrichten von Maskierbereichen wählen.

  • Seite 123: Anfangspositions-Setup

    [Bedienung über den Hauptmonitor des Rekorders] Schritt 4 Schritt 5 Das Zoomverhältnis kann mit den Tasten [–], [×1] Die [Zurück]-Taste anklicken. oder [+] eingestellt werden. → Der Bildschirm schaltet auf die Kamera- Der Fokus kann mit den Tasten [Nah], [Rücksetz] und Einstellseite zurück.

  • Seite 124: Ereignisfunktion

    [Bedienung über den Hauptmonitor des Rekorders] Ereignisfunktion Eines der folgenden Ereignisse löst eine Ereignisoperation im Rekorder aus: • Schnittstellenalarm: Dieses Ereignis bezeichnet den Eingang eines Signals von einem externen Alarmgerät, wie z.B. einem Türsensor, an der Alarm-Eingangsklemme auf der Rückseite des Rekorders. • Kamerastandortalarm: Dieses Ereignis bezeichnet den Eingang eines Alarms (Standortalarm usw.

  • Seite 125: Stoppen Des Summers

    Alarmmeldung an einen PC Bei Eintreten eines Ereignisses wird entsprechend × × ● gemäß Vorgabe im den unter [Panasonic-Alarmprotokoll] getroffenen Panasonic-Alarmprotokoll Einstellungen eine Meldung an einen PC geschickt. schicken (☞ Seiten 37, 55) Anzeige der Bilder auf dem Die von der alarmierten Kamera aufgezeichneten ×...

  • Seite 126: Aufheben Einer Alarmoperation

    [Bedienung über den Hauptmonitor des Rekorders] Aufheben einer Alarmoperation Bei einem Alarmvorfall im Alarmmodus (ALM) führt der Rekorder eine den vorher getroffenen Einstellungen ent- sprechende Alarmoperation durch. Informationen über den Alarmvorfall werden im Statusanzeigefeld des Hauptmonitors angezeigt. (☞ Seite 98) Zum Aufheben der Alarmoperation die [Alarm]-Taste im Statusanzeigefeld und anschließend die [Rücksetzen]-Taste für Alarm anklicken.

  • Seite 127: Aufzeichnen Von Bildern

    [Bedienung über den Hauptmonitor des Rekorders] Aufzeichnen von Bildern Live-Bilder können mit dem Rekorder aufgezeichnet werden. Mit dem Rekorder können die Bilder von bis zu 64 Kameras aufgezeichnet werden (mit dem separat erhältlichen Zusätzlichen Kamera-Kit bis zu 128) Netzwerkkameras Bilddaten Rekorder Aufzeichnen von Bildern (Zeitplan-Aufzeichnung) Die Aufzeichnung kann anhand eines vorgegebenen Zeitplans automatisch gestartet und gestoppt werden.

  • Seite 128: Notfallaufzeichnung

    [Bedienung über den Hauptmonitor des Rekorders] Notfallaufzeichnung Die Aufnahme erfolgt manuell mit einem Schalter, der mit der Klemme des "Notfallaufnahmeeingangs" des "Anschluss ALARM/CONTROL" auf der Rückseite des Rekorders verbunden ist, wenn ein Notfall eintritt. Sie können zum Beispiel einen Schalter in den Empfang eines Geschäfts moniteren und den Schalter für Notfallaufnahme drücken, wenn eine verdächtige Person erscheint.

  • Seite 129: Wiedergabe Von Aufzeichnungen

    [Bedienung über den Hauptmonitor des Rekorders] Wiedergabe von Aufzeichnungen Die auf der Festplatte des Rekorders aufgezeichneten Bilder auf dem Hauptmonitor anzeigen. Wiedergabe und Aufzeichnung können gleichzeitig ablaufen. Die Bedienung zur Wiedergabe von Bildern erfolgt über das Bedienfeld oder die Breitansicht. Zur Wiedergabe siehe Seite 134 und darauf folgende Seiten.
  • Seite 130 [Bedienung über den Hauptmonitor des Rekorders] 【Untermonitoranzeige oder Übertragung mit Recodierung aktiviert】 Anzeige 3fach-Bildschirm/4fach- 1fach-Bildschirm Multibildanzeige Bildschirm FHD(1920×1080) (Nicht verfügbar) 50 ips oder besser HD(1280×720) QXGA(2048×1536) (Nicht verfügbar) 25 ips oder besser WQHD(2560×1440) ~ 9M(2992×2992) (Nicht verfügbar) 10 ips oder besser 3 ips oder besser (H.264/H.265) 12M(4000×3000) 10 ips oder besser...

  • Seite 131: Wiedergabe-Bedienfeld

    [Bedienung über den Hauptmonitor des Rekorders] Wiedergabe-Bedienfeld Im Wiedergabemodus werden Bedienungstasten im Wiedergabe-Bedienfeld dargestellt. Im Wiedergabe- Bedienfeld wird auch der Betriebszustand der Wiedergabe angezeigt. Normalzustand (bei Wiedergabe von Live-Bildern) Wiedergabezustand Wiedergabe-Pausezustand Breitanzeige-Wiedergabestatus (Bildwiedergabestatus) Breitanzeige-Wiedergabestatus (Wiedergabe-Pausezustand) Breitanzeige-Wiedergabestatus (Minimierter Modus, Bildwiedergabestatus) Breitanzeige-Wiedergabestatus (Minimierter Modus, Wiedergabe-Pausezustand) Den Tasten sind folgende Funktionen zugeordnet: Funktion Beispiel...
  • Seite 132 [Bedienung über den Hauptmonitor des Rekorders] Funktion Beispiel Bedienung Nächstes/Vorheriges Durch Klicken auf die Nächstes Bild-Taste im Pausezustand wird Bild-Tasten das nächste Bild wiedergegeben und dann auf Pause geschaltet. Durch Klicken auf die Vorheriges Bild-Taste im Pausezustand wird das vorherige Bild wiedergegeben und dann auf Pause geschaltet. Hinweis: • Bei der Wiedergabe von H.264/H.265-Bildern kann es vorkom- men, dass nicht alle Einzelbilder einer Aufzeichnung angezeigt...

  • Seite 133: Digitalisierung Von Bildern

    [Bedienung über den Hauptmonitor des Rekorders] Digitalisierung von Bildern Bilder, die durch Anklicken der Digitalisierungs-Taste erzeugt und auf einem USB-Datenträger gespeichert wur- den, werden über den Rekorder nicht angezeigt. Zum Anzeigen dieser Bilder auf einem Computermonitor, müssen sie in dem unten aufgeführten Format und Bestimmungsordner gespeichert werden.

  • Seite 134: Bildwiedergabe Ab Vorgegebenem Startpunkt

    [Bedienung über den Hauptmonitor des Rekorders] Bildwiedergabe ab vorgegebenem Startpunkt Es besteht die Möglichkeit, die Wiedergabe ab einem vorzugebenden Datum/Zeit oder ab der neuesten Aufzeichnung zu starten. Wiedergabe von Aufzeichnungen unter Vorgabe von Datum/ Zeit Die Wiedergabe kann durch Vorgabe von Datum/Zeit einer Aufzeichnung im Datum-/Zeit-Bedienfeld gestartet werden.

  • Seite 135: Wiedergabe Der Neuesten Aufzeichnung

    [Bedienung über den Hauptmonitor des Rekorders] Wiedergabe der neuesten Aufzeichnung Mit dieser Taste die Wiedergabe der neuesten Aufzeichnung starten. Der Startpunkt liegt etwa 10 Sekunden vor dem Datum/Zeit des zuletzt aufgezeichneten Bildes. Datum-/Zeit-Bedienfeld (Normalanzeige) Bedienfeld (Breitanzeige) Schritt 1 Die [Zum letzten]-Taste anklicken. →...

  • Seite 136: Wiedergabe Nach Zeitleiste

    [Bedienung über den Hauptmonitor des Rekorders] Wiedergabe nach Zeitleiste Mit Beginn der Wiedergabe wechselt das Datum-/Zeit-Bedienfeld auf Wiedergabe-Anzeige. In diesem Abschnitt wird beschrieben, wie durch Verschieben des Wiedergabeschiebers auf der Zeitleiste ein Datum/Zeit für die Wiedergabe festgelegt werden kann. Datum-/Zeit-Bedienfeld (Normalanzeige) Skalentaste Sprungtasten Anzeigebereich-Taste...

  • Seite 137: Ändern Der Ereignisart Und Anderer Informationen Auf Der Zeitleiste [Erweiterter Setup]

    [Bedienung über den Hauptmonitor des Rekorders] Wiedergabeschieber [Sprungintervall]/Sprungtasten Zeigt die Zeit während der Wiedergabe an. Den Der Wiedergabepunkt kann um einen vorgegebenen Wiedergabeschieber auf die Zeit auf der Zeitleiste zie- Betrag verschoben und die Wiedergabe von diesem hen und ablegen, zu der die Wiedergabe beginnen Punkt ab gestartet werden.

  • Seite 138: Suche Und Wiedergabe

    [Bedienung über den Hauptmonitor des Rekorders] Suche und Wiedergabe Eine gewünschte Aufzeichnung suchen und wiedergeben. Es gibt die folgenden 3 Suchverfahren. • Wiedergabe von aus Alarm- und Fehlerprotokollen ausgewählten Bildern (Listensuche) • Bildvorschau-Bildschirm anzeigen und abspielen (Bildvorschau-Suche) • Suche und Wiedergabe von durch den Bewegungsmelder der Kamera (VMD-Suche) ausgelösten Aufzeichnungen Wiedergabe von Bildern aus Protokollen (Listensuche) Das Alarm- bzw.Fehlerprotokoll aufrufen und ein Datum/Zeit anklicken, um die entsprechenden Aufzeichnungen...

  • Seite 139: Bildvorschau-Bildschirm Anzeigen Und Abspielen (Bildvorschau-Suche)

    [Bedienung über den Hauptmonitor des Rekorders] Hinweis: Schritt 4 • Folgende Operationen führen ebenfalls zum Um die Wiedergabe zu stoppen und auf Live-Bilder Stoppen der Wiedergabe und zur Anzeige von zurückzuschalten, die Stopptaste auf dem Live-Bildern: Wiedergabe-Bedienfeld anklicken. (☞ Seite 131) • Anklicken der [×]-Taste auf dem Datum-/Zeit- →...

  • Seite 140: Suche Und Wiedergabe Von Durch Bewegungsmeldung Ausgelösten Aufzeichnungen (Vmd-Suche)

    [Bedienung über den Hauptmonitor des Rekorders] Schritt 6 Schritt 7 Abzuspielende Bildvorschau anklicken und dann die Um die Wiedergabe zu stoppen und auf Live-Bilder Wiedergabe-Taste im Wiedergabe-Bedienfeld ankli- zurückzuschalten, die Stopptaste auf dem cken. Wiedergabe-Bedienfeld anklicken. → Startet die Wiedergabe an Datum und Zeit der →...
  • Seite 141 [Bedienung über den Hauptmonitor des Rekorders] Hinweis: Schritt 4 • Folgende Operationen führen ebenfalls zum Die [Suche]-Taste anklicken. Stoppen der Wiedergabe und zur Anzeige von → Dies löst die VMD-Suche innerhalb des vorgege- Live-Bildern: benen Bereichs aus; die Ergebnisse werden in • Anklicken der [×]-Taste auf dem Datum-/Zeit- Listenform wie folgt angezeigt.
  • Seite 142 [Bedienung über den Hauptmonitor des Rekorders] Setup von VMD-Bereichen usw. [Filtern] Den Suchbereich zuweisen, den Erkennungsbereich im Bild sowie eine Maskierdauer festlegen. Schritt 1 [Suche]-Taste im Wiedergabe-Bedienfeld anklicken und Register [VMD] anklicken. Schritt 2 Die Bilder der abzusuchenden Kamera auf dem 1fach-Bildschirm anzeigen.

  • Seite 143: Kopieren Von Aufzeichnungen

    [Bedienung über den Hauptmonitor des Rekorders] Kopieren von Aufzeichnungen Kopieren von aufgezeichneten Bildern auf dem Rekorder auf ein externes Speichergerät (externe Festplatte, USB-Speicherstick). Kopiertes Bildmaterial kann persönliche Daten enthalten. Den zum Kopieren verwendeten Datenträger mit besonderer Vorsicht handhaben und aufbewahren, um zu verhindern, dass persönliche Daten in falsche Hände geraten.
  • Seite 144 [Bedienung über den Hauptmonitor des Rekorders] Hinweis: Schritt 3 • Zum Anfügen eines Änderungssuchcodes die Kopierbedingungen durch Befolgen der Anweisungen [Erweitert]-Taste anklicken. Im Fenster für erwei- auf dem Bildschirm einstellen. terten Setup [Manipulationscode anhängen] auf Anklicken der [Nächste]/ [Zurück]-Taste schaltet die "An"...
  • Seite 145 [Bedienung über den Hauptmonitor des Rekorders] • Wegen der Eigenschaften des Dateisystems ver- Schritt 5 längert sich der Kopiervorgang auf das externe Das Passwort eingeben und auf die [Nächste]-Taste Speichergerät mit der Anzahl der gleichzeitig klicken. kopierten Aufzeichnungsdaten. Zum Kopieren Zum Eingeben von Zeichen siehe "Gebrauch der einer großen Anzahl Dateien die Anzahl der gleich- Onscreen-Tastatur"...

  • Seite 146: Formatieren Des Usb-Datenträgers

    [Bedienung über den Hauptmonitor des Rekorders] Formatieren des USB-Datenträgers Vom Rekorder erkennbarer USB-Datenträger kann vom Rekorder formatiert werden. Wichtig: • Bei der Formatierung werden alle auf der SD-Speicherkarte enthaltenen Daten und Setup-Informationen gelöscht. Einmal gelöschte Bilddaten können nicht wiederhergestellt werden. • Die vom Rekorder erkennbaren Dateisysteme sind exFAT, FAT (FAT 16) und FAT 32. • Je nach Kapazität des USB-Datenträgers kann der Rekorder in FAT (FAT 16), FAT 32 und exFAT formatieren.

  • Seite 147: Wiedergabe Kopierter Bilder Mit Dem Rekorder

    [Bedienung über den Hauptmonitor des Rekorders] Wiedergabe kopierter Bilder mit dem Rekorder Aufzeichnungen anzeigen, die auf den USB-Datenträger auf der Liste kopiert worden sind (kopierte Daten), dar- aus auswählen und wiedergeben. Durch Vorgabe von Filtern kann nach Kopierdaten gesucht werden. Wichtig: • Die auf das externe Speichergerät kopierte n3r (Video)/n3a (Audio)-Datei kann nur wiedergegeben werden.
  • Seite 148 [Bedienung über den Hauptmonitor des Rekorders] Schritt 5 Durch Anklicken der entsprechenden Zeile den gewünschten Datums-/Zeiteintrag wählen und die Wiedergabe-Taste im Wiedergabe-Bedienfeld ankli- cken. → Die Wiedergabe beginnt ab dem gewählten Datum/Zeit. Falls auf dem Multibildschirm gear- beitet wird, wechselt dieser auf den 1fach-Bild- schirm.

  • Seite 149: Liste Der Bedienposten

    [Bedienung über den Hauptmonitor des Rekorders] Liste der Bedienposten Die folgenden "Übergeordneten Posten" zeigen hauptsächlich die Bedienung, und die "Mittleren Posten", die "Unteren Posten" und "Details" zeigen hauptsächlich jedes Bedienungsmenü auf dem Hauptmonitor und im Browser. ○, △ und × bezeichnen jeweils Bedienbar, Teilweise beschränkt und Nicht bedienbar. Übergeordneten Mittleren Unteren Posten...
  • Seite 150 [Bedienung über den Hauptmonitor des Rekorders] Übergeordneten Mittleren Unteren Posten Details Bemerkungen Gehäuse Browser Posten Posten ○ ○ Kamerabedienung Kamera-Setup Speichern der − Ausgangsposition Rückflansch- − * Durch den Browser der Kamera einstellen. ○ × Automatik ○ Einrichten von − * Durch den Browser der Kamera einstellen.
  • Seite 151 [Bedienung über den Hauptmonitor des Rekorders] Übergeordneten Mittleren Unteren Posten Details Bemerkungen Gehäuse Browser Posten Posten ○ ○ Suche/ Suche und Wiedergabe von − Wiedergabe Wiedergabe Aufzeichnungen unter Vorgabe von Datum/ Zeit Wiedergabe der − ○ ○ neuesten Aufzeichnung ○ Wiedergabe nach −...

  • Seite 152: Netzwerkeinstellungen

    [Netzwerk-Setup] Netzwerkeinstellungen Der Rekorder kann über eine Maus oder einem auf einem PC laufenden Web-Browser bedient werden (ausge- nommen bestimmte Funktionen und Einstellungen). Auf den folgenden Seiten wird der Betrieb über einen Web- Browser, das Einrichten des PC und ähnliches beschrieben. Zur Bedienung des Rekorders über einen Browser müssen vorher die netzwerkseitigen Einstellungen für den Rekorder und den PC durchgeführt werden.
  • Seite 153 [Netzwerk-Setup] Schritt 2 Schritt 4 "Netzwerkstatus und -aufgaben anzeigen" anklicken. Auf [Eigenschaften] klicken. → Das Fenster "Netzwerk- und Freigabecenter" wird angezeigt. Schritt 3 "LAN-Verbindung" anklicken. → Das Fenster "Eigenschaften von LAN- Verbindung" wird angezeigt. Schritt 5 Auf "Internetprotokoll Version 4 (TCP/IPv4)" und dann auf [Eigenschaften] klicken.
  • Seite 154 [Netzwerk-Setup] Schritt 6 [Folgende IP-Adresse verwenden] wählen und "IP-Adresse" und "Subnetzmaske" wie folgt einstel- len: • IP-Adresse: 192.168.0.9 • Subnet Maske: 255.255.255.0 Bei bestimmten Netzwerkkonfigurationen kann die Einstellung des "Standardgateway" erforderlich sein. Zu Einzelheiten wenden Sie sich bitte an den Administrator des Systems. Schritt 7 Mit der [OK]-Taste das Fenster schließen.

  • Seite 155: Netzwerksicherheit Des Rekorders

    [Netzwerk-Setup] Netzwerksicherheit des Rekorders Sicherheitsfunktionen des Rekorders ① Zugriffskontrolle mittels Benutzer-Authentifizierung Der Zugriff auf den Rekorder durch Benutzer kann eingeschränkt werden, indem "Benutzer-Authentifizierung" auf "An" gesetzt wird. (☞ Seite 57) ② Zugriffskontrolle durch Verändern der HTTP-Portnummer Unberechtigte Zugriffe wie Port-Scannen u.Ä.können durch Ändern der HTTP-Portnummer verhindert werden. (☞...
  • Seite 156 [Netzwerk-Setup] [Anschlussbeispiel] Firewall Router Router IP-Adresse: 192.168.1.1 Netzwerk Subnet Maske: 255.255.255.0 IP-Adresse: 192.168.0.1 Subnet Maske: 255.255.255.0 IP-Adresse: 192.168.1.100 Subnet Maske: 255.255.255.0 Standard-Gateway: 192.168.1.1 Rekorder IP-Adresse: 192.168.0.250 Subnet Maske: 255.255.255.0 Standard-Gateway: 192.168.0.1...

  • Seite 157: Anzeigen Des Bedienfensters

    Passworts siehe Seite 59. • Ist ein ActiveX-Steuerelement für einen anderen • Siehe die Anweisungen auf Seite 198, falls auf der Panasonic-Rekorder bereits installiert, unter Informationsleiste eine Meldung erscheint oder "Windows-Komponenten hinzufügen/entfernen" eine unnötige Status- oder Scrollleiste im Fenster zunächst "WebVideo ActiveX" entfernen und erscheint.

  • Seite 158: Bedienfenster

    [Bedienung über PC-Web-Browser] Bedienfenster Hauptseite Status-Anzeigebereich Uhrzeit-Anzeigebereich Bildanzeigebereich Download-Bereich [CAM]-Register [HDD]-Register [Kontrolle]-Register Bildanzeigebereich Ermöglicht Vorgänge wie Suche und Kopieren von Wiedergabebilder und Live-Bilder werden dargestellt. Aufzeichnungen sowie Anzeige von Suchergebnissen Der Kameratitel erscheint links über dem Bild und und Protokollinformationen. Datum/Zeit (aktuelles Datum/Zeit der Kamera bei Die Taste dient auch zum Umschalten der Kamera- Live-Bildern und Aufzeichnungsdatum/-zeit bei...

  • Seite 159: Bedienfeld

    [Bedienung über PC-Web-Browser] Bedienfeld Anklicken des [Kontrolle]-Registers ruft Bedienfelder mit folgendem Inhalt auf. Listenanzei- gebereich [Multibildschirm]-Feld Datenträger Auf dem Multibildschirm können die Aufzeichnungen Einen Bestimmungsordner zum Abspeichern der von bis zu 4 Kameras gleichzeitig wiedergegeben gerade wiedergegebenen Bilder wählen. werden. Mit jeder Tastenbetätigung wird auf den HDD/USB nächsten 4fach-Bildschirm weitergeschaltet: Kamera 1 bis 4 →...

  • Seite 160: Kamerawahlfeld

    [Bedienung über PC-Web-Browser] Listenanzeigebereich Zur Anzeige von Suchergebnissen oder einer Liste Total: Zeigt die Gesamtzahl der Listeneinträge an. kopierter Daten siehe jeweils "Suche nach Aufzeich- Nr.: Laufende Nummer der Einträge. nungsereignissen und deren Wiedergabe" (☞ Seite Date & Time: Zeigt Datum und Zeit der Störung an. 175) und "Einsehen einer Liste kopierter Aufzeich- Protokoll: Zeigt detaillierte Angaben zu den nungen"...

  • Seite 161: Setup-Feld

    [Bedienung über PC-Web-Browser] Setup-Feld Anklicken des [Setup]-Registers ruft ein Setup-Feld mit folgendem Inhalt auf. Auf diesem erfolgen Einstellungen wie die Zeit- und Datumsanzeige des Rekorders. Zu Einstellposten und deren Inhalt siehe den Abschnitt "Setup über den Hauptmonitor des Rekorders" ab Seite 9. Zur allgemeinen Bedienung siehe Seite 190.

  • Seite 162: Status-Anzeigebereich

    [Bedienung über PC-Web-Browser] Status-Anzeigebereich Live-/Wiedergabestatus-Anzeigebereich Bereich für diverse Statusanzeigen Aufzeichnungs-Indikator Live-/Wiedergabestatus-Anzeigebereich Aufzeichnungs-Indikator Zeigt den Status der angezeigten Bilder (Live-Bilder/ Zeigt den Aufzeichnungsstatus an. Aufzeichnungen) an. Folgende Informationen werden : Zeigt an, dass eine Aufzeichnung stattfin- angezeigt: det. : Zeigt an, dass die dargestellten Bilder Live- Bilder sind.

  • Seite 163: Download-Bereich

    [Bedienung über PC-Web-Browser] Download-Bereich Setup von [Start]/[Ende] Setup von [Start]/[Ende] [Betrachter]-Taste Start- und Endzeit der Zeitspanne für das Zum Herunterladen der Viewer-Software, die für die Herunterladen von Bild- und Audiodaten festlegen. Wiedergabe von heruntergeladenen Bild- und Diese Einstellung ist nur bei der Wiedergabe auf dem Tondaten benötigt wird.

  • Seite 164: [Hdd]-Register

    [Bedienung über PC-Web-Browser] [Presetposition]-Feld • [Regist]-Taste Die aktuelle Position der Kamera kann als Preset- position abgespeichert werden. Die Kamera in die Position fahren, die als Preset- position registriert werden soll, mit der [▼]-Taste eine Presetnummer (1 - 256) wählen und anschlie- ßend auf die [Regist]-Taste klicken.

  • Seite 165: Überwachung Von Live-Bildern

    [Bedienung über PC-Web-Browser] Überwachung von Live-Bildern Live-Bilder werden im Web-Browser-Fenster angezeigt. Live-Bilder können auf dem 1fach- bzw. 4fach-Bild- schirm (Multibildschirm) dargestellt werden; der Bildanzeigebereich kann auf Vollbildschirm expandiert werden. Anzeige von Bildern auf dem 1fach-Bildschirm Nach folgendem Verfahren können Live-Bilder auf dem 1fach-Bildschirm angezeigt werden. Schritt 1 Schritt 2 Das [Kameras]-Register anklicken.

  • Seite 166: Breitanzeige Von Bildern

    [Bedienung über PC-Web-Browser] Breitanzeige von Bildern Live-Bilder können auf dem Vollbildschirm dargestellt werden. Auf dem 1fach-Bildschirm die [Breitanzeige]- Taste anklicken (dabei verschwindet das Bedienfeld). Um von Breitanzeige auf Originalbildgröße zurückzuschalten, mit Rechtsklick auf das Bild das Menü anzeigen und [Strg-Anzeige] wählen. Hinweis: • Zum Vergrößern angezeigter Live-Bilder mit Rechtsklick auf das Bild das Menü...

  • Seite 167: Bedienung Der Kamera

    [Bedienung über PC-Web-Browser] Bedienung der Kamera Bei Anzeige von Live-Bildern einer Kamera mit der Schwenk-/Neigefunktion stehen die unten aufgeführten Kamera-Steuerfunktionen zur Verfügung. Je nach Kameramodell ist die Bedienung eventuell nicht oder nur teil- weise möglich. • Schwenken/Neigen: Die horizontale/vertikale Lage der Kamera verändern. • Zoom: Vergrößert/verkleinert das angezeigte Bild.

  • Seite 168: Fokussierung

    [Bedienung über PC-Web-Browser] Fokussierung Stellt den Brennpunkt ein. Fokus-Automatik steht zur Verfügung. Der Fokus kann mit den [Nah]- und [Fern]-Tasten eingestellt werden. Mit der [Autom. ]-Taste kann die Fokus-Automatik aktiviert werden. Blendeneinstellung (Helligkeit) Stellt die Blende der Kamera ein. Die Helligkeit (Objektivblende) kann mit der [–] (dunkler)- oder [+] (heller)-Taste eingestellt werden. Durch Klicken auf die [Rücksetz]-Taste kann die Helligkeit zurückgestellt werden.

  • Seite 169: Auto-Modus/Aux/Wischer

    [Bedienung über PC-Web-Browser] Auto-Modus/AUX/Wischer Auto-Modus-Funktion/AUX-Funktion/Wischerfunktion der Kamera wählen und aktivieren. Auto-Modus-Funktion Wischer-Funktion Wischer/Wäscher der WV-SUD638 kann bedient wer- Schritt 1 den. "Auto-Modus" als Bedienungsmodus wählen. [▼]- Taste anklicken und den zu bedienenden Auto- Schritt 1 Modus anwählen. Auto-Tracking: Aktiviert die automatische Den Bedienungsmodus von "Auto-Modus"...

  • Seite 170: Ereignisfunktion

    Im Status-Anzeigebereich erscheint die [ALM]-Taste. Durch Klicken auf die [ALM]-Taste wird die Alarm- Im Ereignis- oder Fehlerfall wird den registrierten PCs operation aufgehoben. (☞ Seite 171) entsprechend der unter "Panasonic-Alarmprotokoll" getroffenen Einstellung automatisch Meldung darüber Anzeige der Fehlertaste erstattet. Empfang und Anzeige dieser Meldungen Im Status-Anzeigebereich erscheint die [ERR]-Taste.

  • Seite 171: Aufheben Einer Alarmoperation

    [Bedienung über PC-Web-Browser] Aufheben einer Alarmoperation Eine Alarmoperation kann durch Anklicken der [ALM]-Taste im Status-Anzeigebereich manuell aufgehoben wer- den. → Die Alarmoperation wird aufgehoben. Die Ereignisaufzeichnung stoppt, und der Betriebszustand vor Eintreten des Ereignisses wird wiederhergestellt. Aufheben einer Fehleroperation Wenn ein Fehlerzustand (eine Störung) im Rekorder auftritt, führt der Rekorder eine Fehleroperation (eine Reihe von Operationen zum Melden des Fehlervorfalls) durch.

  • Seite 172: Wiedergabe Von Aufzeichnungen

    [Bedienung über PC-Web-Browser] Wiedergabe von Aufzeichnungen Die auf der Festplatte des Rekorders aufgezeichneten Bilder anzeigen. Aufzeichnungen können auf folgende zwei Weisen wiedergegeben werden: Wiedergabe von Aufzeichnungen unter Vorgabe von Datum/Zeit. Suche und Wiedergabe von Aufzeichnungen. Wiedergabe und Aufzeichnung können gleichzeitig ablaufen. Schritt 1 Hinweis: Die [HDD]-Register auf der Hauptseite des...

  • Seite 173: Wiedergabefunktionen

    [Bedienung über PC-Web-Browser] Wiedergabefunktionen Während der Wiedergabe können folgende Funktionen aktiviert werden: Funktion Beispiel Bedienung [Wiedergabe]/[Rückwärts]- • Gibt Aufzeichnungen wieder. Taste • Gibt Aufzeichnungen im Rücklauf wieder. * Wiedergabe und Rücklauf-Wiedergabe funktionieren eventuell nicht, wenn die [Wiedergabe]- oder [Rückwärts]-Taste bei der Aufzeichnung von Bildern mit einer niedrigeren Bildwiederhol- frequenz angeklickt wird.

  • Seite 174: Wiedergabe Von Aufzeichnungen Unter Vorgabe Von Datum/Zeit

    [Bedienung über PC-Web-Browser] Wiedergabe von Aufzeichnungen unter Vorgabe von Datum/Zeit Die Wiedergabe kann durch Angabe von Datum und Zeit einer Aufzeichnung gestartet werden. Wiedergabe und Aufzeichnung können gleichzeitig ablaufen. Schritt 1 Das [Kameras]-Register auf der Hauptseite des Bedienungsfensters anklicken und im Kamerawahl- Feld eine Kamera für die Wiedergabe wählen.

  • Seite 175: Suche Nach Aufzeichnungsereignissen Und Deren Wiedergabe (Rec Ereignissuche)

    [Bedienung über PC-Web-Browser] Suche nach Aufzeichnungsereignissen und deren Wiedergabe (REC Ereignissuche) Ein aufgezeichnetes Ereignis in der Liste der Aufzeichnungsereignisse suchen und wiedergeben. Wichtig: • Um die Suche nach Aufzeichnungsereignissen nutzen zu können, muss [Datenträger] auf "HDD" gesetzt werden. Bei der Suche nach Aufzeichnungsereignissen können Suchfilter angewendet werden. Zeitplan [SCH]: Aufzeichnung von Ereignissen Schritt 1 nach Zeitplan...
  • Seite 176 [Bedienung über PC-Web-Browser] [Kam.] Schritt 3 Zeigt die Kamera an, die die Bilder aufgezeichnet hat. Die [OK]-Taste anklicken. → Im Status-Anzeigebereich erscheint "FILTERING", [Evt] und die gefilterten Ergebnisse werden im Die Ereignisart wird angezeigt. (☞ Seite 175) Listenanzeigebereich angezeigt. [HDD] Zeigt die Nummer der Festplatte an, auf der die ent- sprechenden Aufzeichnungen gespeichert sind.

  • Seite 177: Suche Und Wiedergabe Von Durch Bewegungsmeldung Ausgelösten Aufzeichnungen (Vmd-Suche)

    [Bedienung über PC-Web-Browser] Suche und Wiedergabe von durch Bewegungsmeldung ausgelösten Aufzeichnungen (VMD-Suche) Durch die VMD-Funktion der Kamera ausgelöste Aufzeichnungen können unter Vorgabe eines Zeitbereichs abgesucht werden. Durch Anklicken von Datum/Zeit in der Ergebnisliste die entsprechenden Aufzeichnungen wiedergeben. Wichtig: • Voraussetzung für die VMD-Suche ist, dass die angeschlossenen Kameras im Voraus eingestellt werden und die VMD-Suchfunktion unterstützen.
  • Seite 178 [Bedienung über PC-Web-Browser] Schritt 5 Datum und Zeit der gesuchten Ereignisaufzeichnung anklicken. → Die Wiedergabe der dem angewählten Aufzeich- nungsereignis entsprechenden Aufzeichnungen beginnt. (Wiedergabefunktionen (☞ Seite 173)) Hinweis: • Bis zu 100 Protokolle werden in der Liste gespei- chert. Bei insgesamt mehr als 100 Einträgen in der Suchergebnisliste erscheint die Anzeige ">...

  • Seite 179: Kopieren Von Aufzeichnungen

    [Bedienung über PC-Web-Browser] Kopieren von Aufzeichnungen Kopieren von aufgezeichneten Bildern auf dem Schritt 3 Rekorder auf ein externes Speichergerät (externe Die Vorgaben für das Kopieren der Aufzeichnungen Festplatte, USB-Speicherstick). Zu Einzelheiten über festlegen. Die Bedingungen und Informationen für die Kopierfunktion siehe Seite 143. Zur Wiedergabe das Kopieren vorgeben.
  • Seite 180 [Bedienung über PC-Web-Browser] [Passwort] Zum passwortgeschützten Kopieren das entspre- Wichtig: chende Ankreuzfeld markieren und ein Passwort ein- • Während des Kopierens auf ein externes geben. (in 5 bis 8 alphanumerischen Zeichen) Das Speichermedium dieses nicht unterbrechen. Passwort ist in diesem Fall erforderlich, um die Andernfalls können die darauf befindlichen Daten kopierten Daten wiederzugeben.

  • Seite 181: Herunterladen Gegenwärtig Wiedergegebener Aufzeichnungen

    [Bedienung über PC-Web-Browser] Herunterladen gegenwärtig wiedergegebener Aufzeichnungen Den Start- und Endpunkt der gerade wiedergegebenen Aufzeichnungen festlegen und die Bilder in einen PC herunterladen. Beim Herunterladen von Aufzeichnungen mit Audio werden Bild- und Audiodaten jeweils in einer Bilddatei (file- name.n3r) und in einer Audiodatei (filename.n3a) gespeichert, wenn die wiedergegebenen Bilddaten herunter- geladen werden.

  • Seite 182: Einsehen Einer Liste Kopierter Aufzeichnungen

    [Bedienung über PC-Web-Browser] Einsehen einer Liste kopierter Aufzeichnungen Eine Liste von Daten (Aufzeichnungen), die auf das externe Speichergerät kopiert worden sind, anzeigen und bestätigen. Durch Vorgabe von Filtern kann nach Kopierdaten gesucht werden. Die Filter "Zeit/Datumsbereich" und "Kamera" können angewendet werden. [Kamera] Schritt 1 Sucht ausschließlich nach Bildern, die mit den ange-...
  • Seite 183 [Bedienung über PC-Web-Browser] [Evt] Die Ereignisart wird angezeigt. (☞ Seite 175) [Format] Zeigt ein Dateiformat an. Wichtig: • Das externe Speichergerät nicht entnehmen, wäh- rend eine darauf gespeicherte Kopierdaten-Datei wiedergegeben wird. Andernfalls können die auf der SD-Speicherkarte bzw. dem externen Speichermedium befindlichen Daten verloren gehen.

  • Seite 184: Wiedergabe Der Kopierten/Heruntergeladenen Bilder Auf Einem Pc

    [Bedienung über PC-Web-Browser] Wiedergabe der kopierten/heruntergeladenen Bilder auf einem PC Die Bilddaten (filename.n3r) und Audiodaten (filename.n3a) werden auf dem Bestimmungsdatenträger gespei- chert, wenn die Bildwiedergabe kopiert oder heruntergeladen wird. Mit der dedizierten Viewer-Software können die kopierten/heruntergeladenen Bilder wiedergegeben, gespeichert und gedruckt werden. Wiedergabe von auf ein Speichermedium kopierten Aufzeichnungen Die ablauffähige Datei (ND_Viewer.exe) der Viewer-Software wird direkt unter dem Laufwerk gemeinsam mit...

  • Seite 185: Installation Der Viewer-Software

    [Bedienung über PC-Web-Browser] Installation der Viewer-Software Ist auf dem PC eine ältere Version der Viewer-Software installiert, so muss diese zunächst deinstalliert werden. Schritt 1 Die heruntergeladene Datei (wvasetup.exe) durch Doppelklick aktivieren. → Das Installationsprogramm startet. Den Anweisungen des Installationsassistenten folgen. Hinweis: • Um dem angezeigten Lizenzvertrag zuzustimmen, das Ankreuzfeld neben "I accept the terms in the...

  • Seite 186: Bedienung Der Viewer-Software

    [Viewer-Software] Bedienung der Viewer-Software Im Startmenü "NX_Viewer" wählen ("Alle Programme" – "Panasonic" – "Network Disk Recorder" – "NX_Viewer") oder das NX_Viewer-Symbol auf dem Arbeitsplatz doppelklicken. Zur Wiedergabe von auf einen USB-Datenträger oder ein externes Speichermedium kopierten Aufzeichnungen auf die ablauffähige Datei (NX_Viewer.exe) zum Ausführen doppelklicken (zum Bestimmungsort der ablauffähi- gen Datei siehe Seite 184).

  • Seite 187: Anwählen Von Gegenwärtig Wiedergegebenen Aufzeichnungen

    [Viewer-Software] Anwählen von gegenwärtig wiedergegebenen Aufzeichnungen • Der Dateiname einer kopierten oder heruntergela- Schritt 1 denen Bilddatei darf nicht geändert werden. Für Die -Taste [ ] anklicken. eine Datei, deren Namen geändert wurde, können → Das "Öffnen"-Fenster erscheint. die Datei-Informationen nicht korrekt angezeigt werden.

  • Seite 188: Wiedergabezeit Und -Datum Ändern

    Die hohe Wiedergabegeschwindigkeit kann je nach Leistung des verwendeten PC oder Prozess-Status begrenzt sein. Gibt das Fischauge-Bild der Fischauge-Netzwerkkamera wieder (von Panasonic hergestellt, im Folgenden "Fischauge-Kamera") Beim Auswählen eines zu korrigierenden Fischauge-Bildes wird das Bild korrigiert und auf dem 1fach-Bild- schirm-PTZ/4fach-Bildschirm-PTZ angezeigt.

  • Seite 189: Lautstärke Anpassen

    [Viewer-Software] Lautstärke anpassen Wenn Audiodaten (filename.n3a) verfügbar sind, wird eine Taste zur Audioanpassung angezeigt. Passt die Lautstärke an. Anklicken der Taste kann die Lautstärke in drei Niveaus umschalten. Schaltet zwischen Audiowiedergabe/Stumm hin und her. Wenn Audio von einer anderen Anwendung gesteuert oder angepasst wird, können die Audiodaten in der Viewer-Software nicht richtig wiedergegeben werden.

  • Seite 190: Setup

    [Bedienung im Browser] Setup Allgemeine Bedienung Schritt 1 Schritt 3 Das [Setup]-Register anklicken. Eine Untermenü-Taste anklicken. Schritt 4 Die einzelnen Menüposten einstellen. Nach der Einstellung die [Einstellen]-Taste anklicken. → Hiermit werden die Einstellungen gültig. Wird zu einer anderen Seite gewechselt, ohne die [Einstellen]-Taste anzuklicken, werden die Einstellungen nicht gültig.

  • Seite 191: Einstellen Des Web-Browsers [Web-Browser]

    [Bedienung im Browser] Einstellen des Web-Browsers [Web-Browser] Einstellen der Einstellungen zur Anzeige des Web-Browsers wie die Gruppenüberschrift der Kamera. Anklicken der [Monitor]-Taste im Setup-Menü und dann das [Web-Browser]-Register anklicken. [Gruppierung] Die Kamera jeder Gruppe zuweisen (G1 ~ G8). Gruppenanzeige der Kamerabaumstruktur [Gruppenanzeige] Einstellen, ob die Gruppenanzeige verwendet wird oder nicht.

  • Seite 192: Email-Benachrichtigung

    Email-Benachrichtigung Alarm-Email Die Port-Adresse der Kamera/des PC erscheint wie folgt in Alarm-E-Mails: Inhalt der Alarm-Email (Beispiel) In NWDR (192.168.0.250), alarm was occurred. Occurrence date and time: xxxx-xx-xx xx:xx:xx GMT+xx:xx (Example. 2016-11-18 12:00:00 GMT+9:00) Alarm descriptions: Alarm descriptions, camera channel or alarm number will be described. (Example: SITE ALARM 5ch) URL: http://192.168.0.250/...
  • Seite 193 Anzeige Beschreibung Status Formatierungsfehler: Haupteinheit: MAIN-y SINGLE FORMAT ERROR MAIN RAID5 FORMAT ERROR MAIN RAID6 FORMAT ERROR Erweiterungseinheit: EXTx-y SINGLE FORMAT ERROR EXTx RAID5 FORMAT ERROR EXTx RAID6 FORMAT ERROR RAID5 1Ausfall: MAIN RAID5 1 DOWN EXTx RAID5 1 DOWN RAID5 2Ausfall: MAIN RAID5 2 DOWN EXTx RAID5 2 DOWN...

  • Seite 194: Fehlersuche

    Fehlersuche Bitte überprüfen Sie das Gerät auf folgende Symptome, bevor Sie es in Service geben. Falls sich ein Problem durch die hier vorgeschlagenen Kontrollen und Abhilfen nicht beheben lässt oder hier nicht behandelt sein sollte, wenden Sie sich bitte an Ihren Fachhändler. Symptom Ursache/Abhilfe Verweis...
  • Seite 195 Symptom Ursache/Abhilfe Verweis Kein Zugriff über den Web-Browser. • Ist das Ethernet-Kabel fest an den 10BASE-T-, 100BASE-TX- oder 1000BASE-T-Port auf der Installations- Rückseite angeschlossen? handbuch Kabel auf festen Sitz prüfen. • Leuchtet die Anzeige am Netzwerkport auf der Rückseite? Wenn sie nicht leuchtet, besteht kein Anschluss an das LAN oder das Netzwerk ist gestört.
  • Seite 196 Symptom Ursache/Abhilfe Verweis Wenn mehrere Dateien zur Wieder- • Die Anzahl; der gewählten Dateien verringern oder die gabe auf die Viewer-Software gezo- Dateien wählen, nachdem die Viewer-Software gestar- − gen und dort abgelegt werden, tet ist. erscheint eine Fehlermeldung. Bei der Wiedergabe von Bildern auf • Dies kann vorkommen, wenn die Treibersoftware nicht dem Multibildschirm werden die zum Bildschirm-Adapter passt.
  • Seite 197 Symptom Ursache/Abhilfe Verweis Das Live-Bild oder das • Der PC-Speicher kann unzureichend sein. Schließen Wiedergabebild schaltet im Web- Sie den Web-Browser und nicht benötigte Software. − Browser auf einen schwarzen Starten Sie dann den Web-Browser erneut und verbin- Bildschirm. den Sie sich mit dem Rekorder. "Die SSL-Kommunikation steht • Befolgen Sie die Verfahren unten.
  • Seite 198 ActiveX-Steuerelement erforderlich − Im angezeigten Fenster "Sicherheitswarnung" die Taste sein: 'wvasetup.exe' von "Installieren" anklicken. 'Panasonic Corporation'. Klicken Sie hier, um zu installieren...” • Die Informationsleiste anklicken und "Datei downloaden..." wählen. Wenn das Download trotz Wahl von "Datei downloaden..." In der Informationsleiste erscheint nicht ausgeführt wird, gehen Sie wie folgt vor.

  • Seite 199: Glossar

    Netzwerk eingesetzt werden. liegende Computer verhindert. DHCP (Dynamic Host Configuration Protocol) Fischauge-Korrektur Protokoll, das die Zuweisung der Dies ist eine Funktion zur Korrektur der Panasonic Netzwerkkonfiguration an Geräte durch eine Server Fischauge-Netzwerkkamera an ein 1fach-Bildschirm- ermöglicht. PTZ oder 4fach-Bildschirm-PTZ-Bild.
  • Seite 200 Panasonic-Kommunikationssystem eine HVGAW (Halb VGA Breit) Nachricht an die registrierte Adresse. Wird auch zum Auflösung 640×360 Pixel. Empfang des Panasonic-Alarmprotokolls von der Kamera (Kamerastandortalarm) und Bedienen von Bildqualität Ereignisoperationen des Rekorders verwendet. Die Bildqualität ist je nach Komprimierungsverhältnis unterschiedlich.
  • Seite 201 Portweiterleitung Router Funktion, die Pakete annimmt, die aus dem Internet Ein zwischen verschiedenen Netzwerken angeordne- eine spezifische Portnummer erreichen, und leitet sie ter Router hat die Aufgabe, Daten über ein Netzwerk an die eingestellte Kamera weiter. Der Rekorder leitet an die richtige Zieladresse weiterzuleiten. Daten, die nur HTTP-Pakete weiter.
  • Seite 202 Subnetz Ein bei der verwaltungstechnischen Aufteilung eines größeren Netzwerks entstehendes kleineres Teilnetz. Große z.B. firmeneigene Netzwerke können in klei- nere "Subnetze" genannte Segmente aufgeteilt wer- den, um sie leichter verwaltbar zu machen und für effizientere Auslastung von Leitungen zu sorgen. Diese kleineren Segmente nennt man Subnets oder Subnetze.
  • Seite 203 Panasonic Corporation http://www.panasonic.com Panasonic Corporation Osaka, Japan Authorised Representative in EU: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany © Panasonic Corporation 2017 L1116-1047 PGQP2350YA...

Diese Anleitung auch für:

Wj-nx400g

Inhaltsverzeichnis
