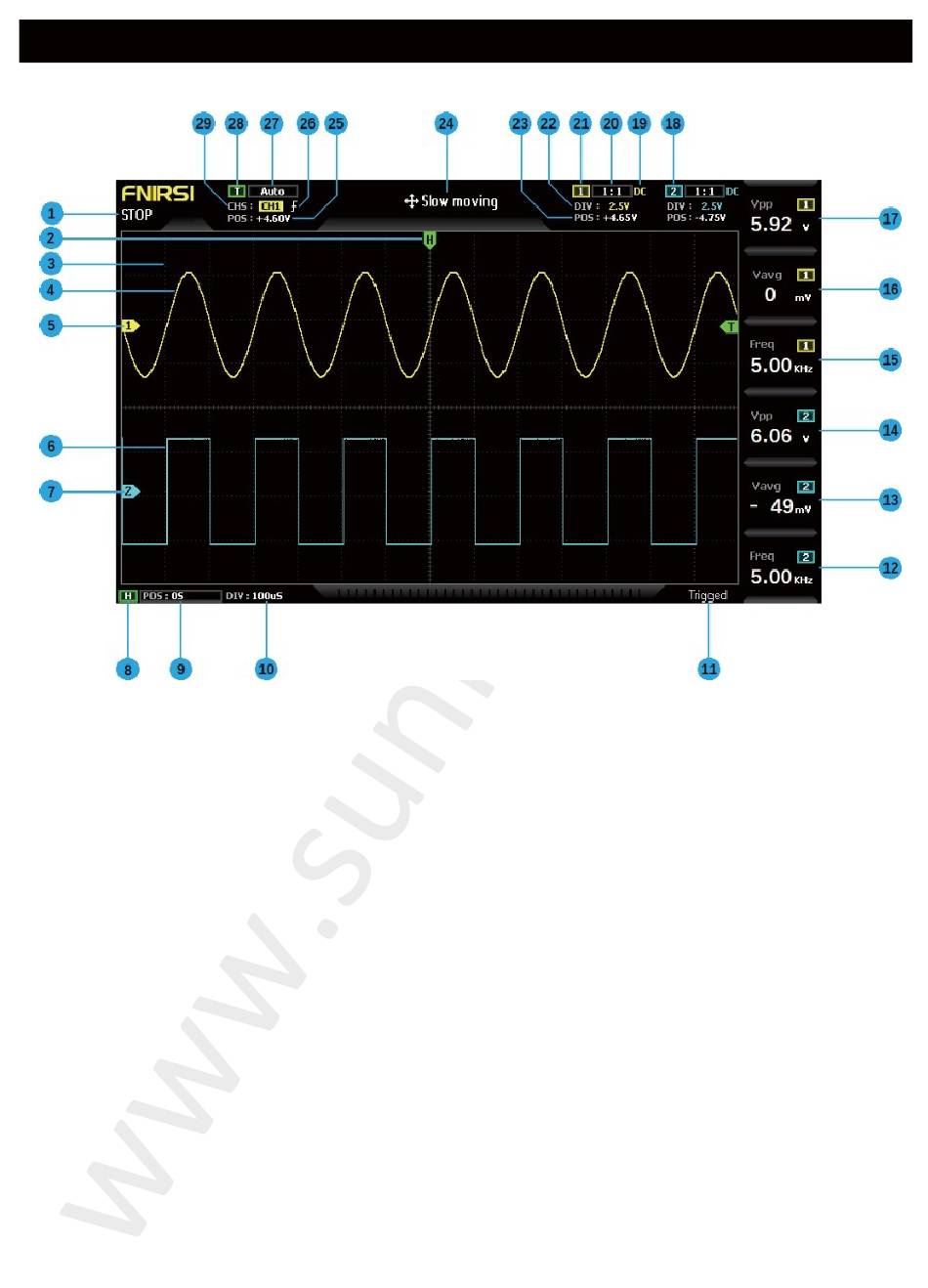

Interface-Funktionsanzeige-Diagramm
1: Aussetzungsanzeige
2: Der Pfeil , der die x-Position des Auslösers anzeigt, bedeutet, dass es sich um des
Auslösers handelt . 3: Häkchen im Hintergrund des Rasters
4: Wellenformdaten von Kanal 1
5: Die Grundstellung von Kanal 1 zeigt den Pfeil an, d h. die Position des 0-V-
Potenzials. 6: Signalformdaten von Kanal 2
7: Die Basisposition von Kanal 2 zeigt den Pfeil an, d. . die Position des 0-V-
Potenzials. 8: Horizontales Zeitbasisflag
9: Start der Position des X-Pfeils relativ zum Koordinatensystem
10: Die horizontale Zeitbasis bezieht sich auf die Länge der Zeit, die durch ein großes
Raster in horizontaler Richtung dargestellt wird , das durch die Abtastrate bestimmt wird. Je
größer die Zeitbasis ist, desto langsamer ist die Abtastrate und umgekehrt.
11: Auslösestatus-Flag
12: Spalte 6 der Messparameter, mit F6 können Sie die Messparameter frei wählen 13:
Spalte 5 der Messparameter, mit F5 können Sie die Messparameter frei wählen 14: Spalte 4
der Messparameter, mit F4 können Sie die Messparameter frei wählen
