Webasto Thermo Top Evo Einbaudokumentation Seite 46

Hyundai Tucson
1
Ident.-Nr.: 1324394B
1
B
G
1
A
1
3 2
Stand: 20.04.2016

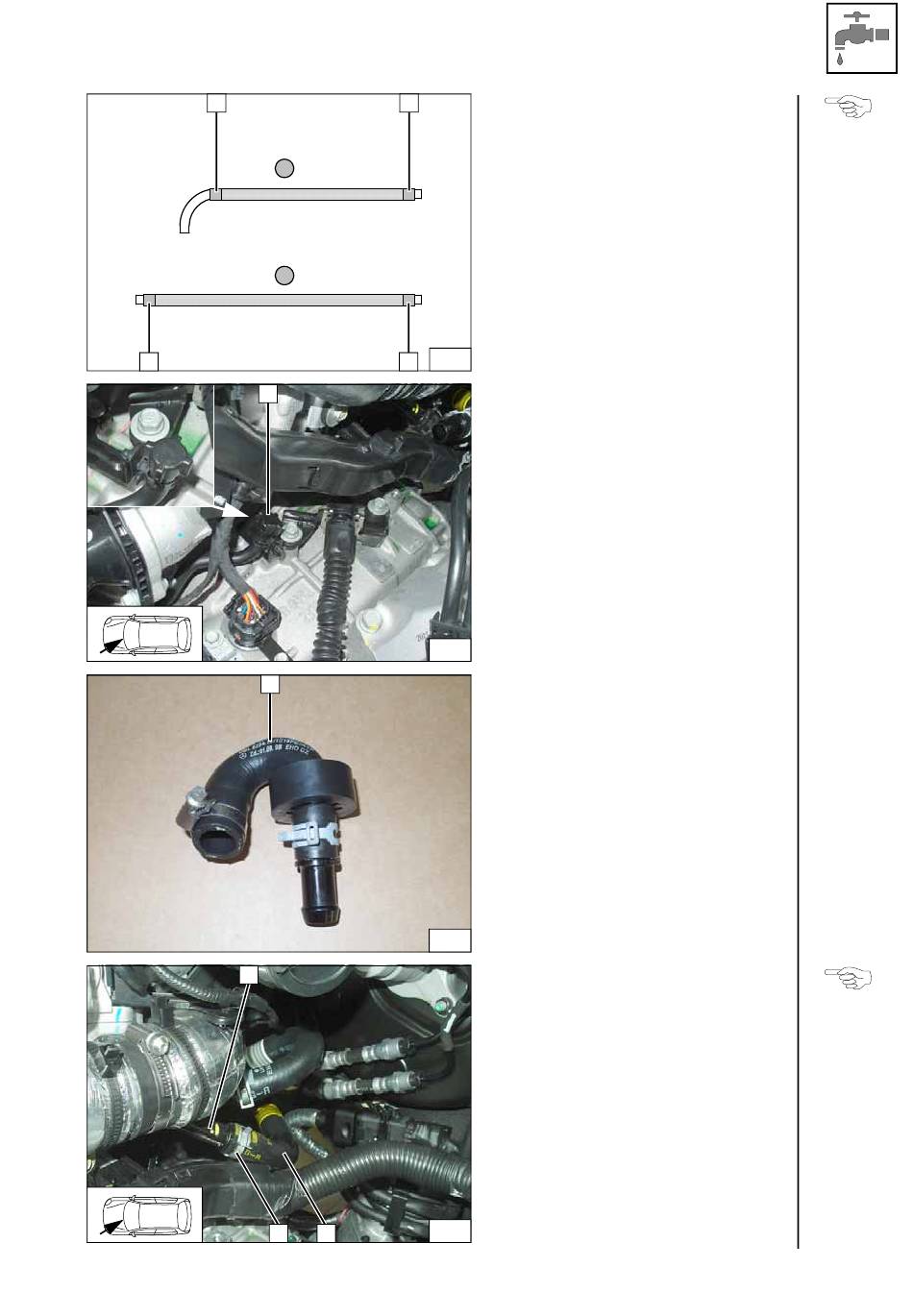

Flechtschutzschläuche auf Schlauch B
1
und G aufschieben und ablängen.
Schrumpfschlauch zuschneiden!
1 Schrumpfschlauch, Länge 50 [4x]
133
1
1 Fzg.eigene Getriebeentlüftung umge-
setzt
134
1 Formschlauch A 180° verdreht
Ø 20x15
135
Schlauch Motorausgang / Wärme-
tauschereingang vom Stutzen Motoraus-
gang 1 abziehen. Federbandschelle 3
wird wieder verwendet!
2 Schlauchstück Wärmetauscher-
eingang
136
© Webasto Thermo & Comfort SE
Schläuche
vorbereiten
Getriebe-
entlüftung
umsetzen
Schlauch A
vormontieren
Trennstelle
46
