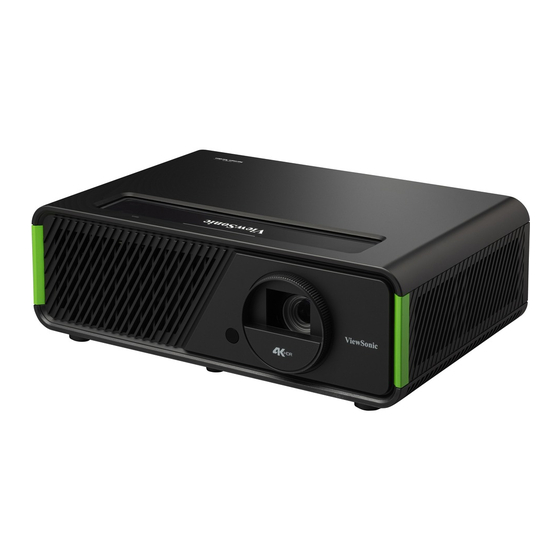

- Seite 1 X2-4KE Pro X1-4KG Pro X2-4KG Pro X1-4KB Pro X2-4KB Pro Projektor Benutzerhandbuch Modellnr.: VS20074 | VS20075 Modellname: X1-4K Pro | X1-4KE Pro | X1-4KG Pro | X1-4KB Pro | X2-4K Pro | X2-4KE Pro | X2-4KG Pro | X2-4KB Pro...
- Seite 2 Erstmalige Einrichtung ..........11 Auswahl des Standortes ..................11 Projektionsgrößen ....................12 16:9-Bild auf einer 16:9-Leinwand ................12 X1-4K Pro/X1-4KE Pro/X1-4KG Pro/X1-4KB Pro ............12 X2-4K Pro/X2-4KE Pro/X2-4KG Pro/X2-4KB Pro ............13 16:9-Bild auf einer 4:3-Leinwand ................13 X1-4K Pro/X1-4KE Pro/X1-4KG Pro/X1-4KB Pro ............13 X2-4K Pro/X2-4KE Pro/X2-4KG Pro/X2-4KB Pro ............
- Seite 3 Bedienung ..............24 Den Projektor ein-/ausschalten ................24 Einschalten des Projektors ..................24 Erstmalige Aktivierung ....................24 Ausschalten des Projektors ................... 26 Auswahl einer Eingangsquelle ................27 Einstellen des projizierten Bildes ................28 Einstellen der Bildhöhe und des Projektionswinkels ..........28 Feinabstimmung von Bildgröße und Bildschärfe ........... 28 Korrektur der Schrägprojektion ................
- Seite 4 Anhang ..............59 Technische Daten ....................59 Projektor Abmessungen ..................60 Timingtabelle ......................61 Fehlerbehebung ....................63 Allgemeine Probleme .................... 63 LED Anzeige ......................64 Wartung ........................65 Allgemeine Vorsichtsmaßnahmen ................ 65 Reinigung der Objektivlinse .................. 65 Reinigung des Gehäuses ..................65 Aufbewahrung des Projektors ................65 Haftungsausschluss ....................
- Seite 5 Einleitung Lieferumfang HINWEIS: Das mitgelieferte Netzkabel und die Videokabel können je nach Land variieren. Bitte wenden Sie sich für weitere Informationen an Ihren lokalen Händler.
- Seite 6 COLOR Lüftungsöffnungen MODE *Die Linsenverschiebungsfunktion ist nur bei bestimmten (Auslass für heiße Luft) Modellen verfügbar. Anzeigeleuchte Einlass (für kalte Luft) X1-4K Pro/X1-4KE Pro/X1-4KG Pro/X1-4KB Pro Einlass (für kalte Luft) Fernbedienungssensor Projektionslinse Fokusring Zoomring X2-4K Pro/X2-4KE Pro/X2-4KG Pro/X2-4KB Pro Projektionslinse Bedienelemente und Funktionen...
- Seite 7 Anschlussports Aussparung für Kensington- Diebstahlsicherung Fernbedienungssensor AC Netzkabelanschluss Sicherheitsleiste Deckenmontagelöcher Einstellfuß Port Beschreibung [1] AUDIO OUT Audiosignalausgang. [2] RS-232 RS-232-Kontrollanschluss. [3] USB 5V/1A (SERVICE) Für Stromversorgung und Wartung. HINWEIS: Apple Produkte werden nicht unterstützt. [4] HDMI 1, HDMI 2 HDMI Anschlüsse. [5] USB C USB Typ-C Anschluss.
- Seite 8 Fernbedienung Taste Beschreibung Schaltet das On-Screen Display (OSD)-Menü ein/aus oder geht Bedienelemente und Funktionen zurück zum vorherigen OSD-Menü. Kehrt zum vorherigen Menü, Haupteinstellungsmenü zurück oder beendet die App. • Ruft die SMART SYSTEM Startseite auf. • Wechselt zur SMART SYSTEM Quelle.
- Seite 9 Effektive Reichweite der Fernbedienung Um die ordnungsgemäße Funktion der Fernbedienung zu gewährleisten, führen Sie die folgenden Schritte aus: 1. Die Fernbedienung muss innerhalb eines Winkels von 30° senkrecht auf die IR-Fernbedienungssensoren des Projektors gerichtet werden. 2. Der Abstand zwischen der Fernbedienung und den Sensoren darf nicht mehr als 8 m ( 26 Fuß) betragen.
- Seite 10 Wechseln der Batterien in der Fernbedienung 1. Entfernen Sie die Batterieabdeckung von der Rückseite der Fernbedienung, indem Sie den Fingergriff drücken und nach unten schieben. Entfernen Sie alle vorhandenen Batterien (falls nötig) und legen Sie zwei Batterien der Größe AAA ein. HINWEIS: Achten Sie dabei auf die Polung der Batterien.
- Seite 11 Erstmalige Einrichtung In diesem Abschnitt finden Sie detaillierte Anweisungen zur Einrichtung Ihres Projektors. Auswahl des Standortes Persönliche Vorlieben und die Raumaufteilung entscheiden über den Installationsort. Beachten Sie Folgendes: • Größe und Position der Leinwand. • Position einer geeigneten Netzsteckdose. • Ort und Abstand zwischen Projektor und anderen Geräten. Der Projektor kann in einer der folgenden Positionen installiert werden: 1.
- Seite 12 (oben/unten) HINWEIS: (e) = Leinwand (f) = Mitte der Objektivlinse Die Linsenverschiebungsfunktion ist nur beim X1-4K Pro/X1-4KE Pro/X1-4KG Pro/X1-4KB Pro verfügbar. • 16:9-Bild auf einer 16:9-Leinwand X1-4K Pro/X1-4KE Pro/X1-4KG Pro/X1-4KB Pro (a) Leinwand- (b) Projektionsabstand (c) Bildhöhe (d) Vertikaler Versatz größe...
- Seite 13 2540 1516 1819 1245 2794 1667 2001 1370 3048 1819 2183 1494 • 16:9-Bild auf einer 4:3-Leinwand X1-4K Pro/X1-4KE Pro/X1-4KG Pro/X1-4KB Pro (a) Leinwand- (b) Projektionsabstand (c) Bildhöhe (d) Vertikaler Versatz größe minimal maximal minimal maximal Zoll Zoll Zoll Zoll...
- Seite 14 X2-4K Pro/X2-4KE Pro/X2-4KG Pro/X2-4KB Pro (a) Leinwand- (b) Projektionsabstand (c) Bildhöhe (d) Vertikaler Versatz größe minimal maximal minimal Zoll Zoll Zoll Zoll Zoll 1524 1002 1778 1169 2032 1113 1336 2286 1252 1503 1029 2540 1391 1670 1143 2794 1530 1837 1257 3048...
- Seite 15 Schraubengröße. Die Schraubengröße kann je nach Dicke der Montageplatte variieren. 1. Um eine möglichst sichere Installation zu gewährleisten, verwenden Sie bitte eine ViewSonic® Wand- oder Deckenhalterung. 2. Stellen Sie sicher, dass die Schrauben, mit denen eine Halterung am Projektor befestigt wird, den folgenden Spezifikationen entsprechen: •...
- Seite 16 Verhindern von unbefugter Nutzung Der Projektor verfügt über mehrere integrierte Sicherheitsfunktionen, um Diebstahl, Zugriff oder versehentliche Änderungen der Einstellungen zu verhindern. Verwendung des Sicherheitssteckplatzes Um zu verhindern, dass der Projektor gestohlen wird, verwenden Sie eine Sicherheitssteckplatz-Verriegelungsvorrichtung, um den Projektor an einem festen Gegenstand zu befestigen.
- Seite 17 Verwendung der Passwortfunktion Um unbefugten Zugriff oder unbefugte Nutzung zu verhindern, bietet der Projektor eine Option zur Passwortsicherung. Das Passwort kann im On-Screen Display (OSD) Menü festgelegt werden. HINWEIS: Notieren Sie sich Ihr Passwort und bewahren Sie es an einem sicheren Ort auf.
- Seite 18 Änderung des Passwortes 1. Drücken Sie auf MENU oder , um das OSD-Menü zu öffnen und gehen Sie zu: SYSTEM > Sicherheitseinstell. > Kennwort ändern. 2. Drücke Sie auf ENTER/OK, woraufhin der Meldung "AKTUELLES PASSWORT EINGEBEN" angezeigt wird. 3. Geben Sie das alte Passwort ein. ͫ...
- Seite 19 Passwort vergessen Wenn die Passwortfunktion aktiviert wurde, werden Sie aufgefordert, das sechsstellige Passwort immer dann einzugeben, wenn Sie den Projektor einschalten. Bei Eingabe eines falschen Passwortes wird die rechts abgebildete Passwort Fehlermeldung 5 Sekunden lang angezeigt, gefolgt von der Meldung "PASSWORT EINGEBEN". Sie können es erneut versuchen, oder den "Passwortrückrufvorgang"...
- Seite 20 Steuerungstasten sperren Wenn die Bedientasten auf dem Projektor gesperrt sind, können Sie vermeiden, dass Projektoreinstellungen aus Versehen (z.B. von Kindern) geändert werden. HINWEIS: Wenn Bedientastenfeldsperre aktiviert ist, kann auf dem Projektor nur die Taste Ein/Aus bedient werden. 1. Drücken Sie auf MENU oder , um das OSD-Menü...
- Seite 21 Verbindung In diesem Abschnitt erfahren Sie, wie Sie den Projektor mit anderen Geräten verbinden. Stromanschluss 1. Schließen Sie das Netzkabel an die AC IN-Buchse auf der Rückseite des Projektors an. 2. Stecken Sie das Netzkabel in eine Steckdose. HINWEIS: B eiderInstallationdesProjektorsisteineleichtzugängliche TrennvorrichtungindiefesteVerkabelungzuintegrierenoderder NetzsteckeraneineleichtzugänglicheSteckdoseinderNähedesGeräts anzuschließen.
- Seite 22 Anschluss von Video-/Computerquellen HDMI Verbindung SchließenSieeinEndeeinesHDMIKabelsandenHDMIPortdesVideo/Computer Gerätes an. Schließen Sie dann das andere Ende des Kabels an den HDMI Port des Projektors an. USB-C Verbindung SchließenSieeinEndeeinesUSB-CKabelsandenUSB-CPortdesVideo/Computer Gerätes an. Schließen Sie dann das andere Ende des Kabels an den USB C Port des Projektors an.
- Seite 23 DiefolgendenIllustrationenderAnschlüssedienenlediglichderVeranschaulichung. DieamProjektorzurVerfügungstehendenAnschlüssekönnensichvonModellzu Modellunterscheiden.EinigeKabelsindmöglicherweisenichtimLieferumfangdes Projektorsenthalten.KabelkönnenüberdenElektrofachhandelbezogenwerden. Oder...
- Seite 24 Bedienung Den Projektor ein-/ausschalten Einschalten des Projektors 1. Drücken Sie auf die Ein/Aus-Taste, um den Projektor einzuschalten. 2. Die Lichtquelle wird aufleuchten und ein "Ton Ein/Aus" ertönen. 3. Die Netzanzeige leuchtet grün , wenn der Projektor eingeschaltet ist. 4. Schalten Sie alle angeschlossenen Geräte, z.B. Notebooks, ein und der Projektor beginnt mit der Suche nach einer Eingangsquelle.
- Seite 26 Ausschalten des Projektors 1. Drücken Sie die Ein/Aus Taste und eine Bestätigungsmeldung erscheint, um Sie aufzufordern, die Ein/Aus Taste ein zweites Mal zu drücken. Zusätzlich können Sie eine beliebige andere Taste drücken, um den Vorgang abzubrechen. HINWEIS: Wenn Sie einige Sekunden nach dem ersten Drücken nicht antworten, verschwindet die Meldung.
- Seite 27 Auswahl einer Eingangsquelle Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Allerdings kann nur das Signal eines der Geräte als Vollbild angezeigt werden. Wenn Sie möchten, dass der Projektor automatisch nach der Eingangsquelle sucht, stellen Sie sicher, dass die Schnelle Auto-Suche Funktion im SYSTEM Menü Ein ist. HINWEIS: Wenn keine Eingangsquelle erkannt wird, schaltet der Projektor auf SMART...
- Seite 28 Einstellen des projizierten Bildes Einstellen der Bildhöhe und des Projektionswinkels Der Projektor besitzt einen (1) Einstellfuß. Die Anpassung des Fußes ändert die Höhe des Projektors und den vertikalen Projektionswinkel. Passen Sie den Fuß vorsichtig an, um die Position des projizierten Bildes zu korrigieren. Feinabstimmung von Bildgröße und Bildschärfe Um das projizierte Bild auf die gewünschte Größe einzustellen, drehen Sie den Zoomring.
- Seite 29 Korrektur der Schrägprojektion Bei einer Schrägprojektion sieht das projizierte Bild aufgrund einer gewinkelten Projektion wie ein Trapez aus. Um dies zu korrigieren, können Sie neben der Anpassung der Höhe des Projektors auch eine der folgenden Möglichkeiten zur Korrektur verwenden: 1. Verwenden Sie die Links/ Rechts/ Oben/ Unten...
- Seite 30 4 Ecken anpassen Sie können die Form und Größe eines Bildes manuell anpassen, das an allen Seiten ungleichmäßig rechteckig ist. 1. Sie können Folgendes tun, um die Eckenanp. Seite anzuzeigen: (wenn die • Drücken Sie auf ENTER/OK Eingangsquelle nicht SMART SYSTEM ist) •...
- Seite 31 Menüfunktionen In diesem Abschnitt wird das On-Screen Display (OSD) Menü und seine Optionen vorgestellt. Allgemeine On-Screen Display (OSD) Menübedienung HINWEIS: Die OSD Bildschirmabbildungen in diesem Handbuch dienen lediglich zur Veranschaulichung und können sich vom tatsächlichen Bildschirm unterscheiden. Einige der folgenden OSD-Einstellungen sind möglicherweise nicht verfügbar.
- Seite 32 On-Screen Display (OSD) Menübaum Hauptmenü Untermenü Menüoption DISPLAY Bildformat Auto 16:9 16:10 21:9 2,35:1 Nativ Schrägposition Autom. V-Schrägposition Aus/Ein Manuell Vertikal Horizontal Drehung Eckenanp. Oben rechts Oben links Unten rechts Unten links Krümmung Aktivieren Aus/Ein Steuermethode RS232 Krümmung anpassen Zurücksetzen Zoom 0,8X~2,0X Overscan...
- Seite 33 Hauptmenü Untermenü Menüoption BILD Farbmodus Max. Helligkeit Spiele Film Golf Low Blue Light User Helligkeit 0~100 Kontrast -50~50 Farbtemp. 9300K/7500K/6500K Rot Plus 0~100 Grün Plus 0~100 Blau Plus 0~100 Rot Minus -50~+50 Grün Minus -50~+50 Blau Minus -50~+50 Erweitert Farbe -50~50 Bildschärfe 0~31...
- Seite 34 Hauptmenü Untermenü Menüoption ENERGIEVER- Gerät autom. Signal Deaktiviert/ einschalten Aktivieren WALTUNG Deaktiviert/ Aktivieren Direkt Strom Ein Deaktiviert/ Aktivieren Smart Energy Autom. Abschaltung Deaktiviert/10 min/ 20 min/30 min Sleeptimer Deaktiviert/30 min/ 1 Std/2 Std/3 Std/ 4 Std/8 Std/12 Std Energiesparen Deaktiviert/ Aktivieren Einschaltquelle Deaktiviert/HDMI 1/HDMI 2/USB C...
- Seite 35 Timer Display Immer/1 min/2 min/ 3 min/Niemals Timer Position Oben links/ Unten links/ Oben rechts/ Unten rechts Timer-Zählmethode Runterzählen/ Raufzählen Erinnerungs-Signalton Aus/Ein Zählen beginnen/Aus Muster Testkarte Timer Deaktiviert/5 min/10 min/15 min/20 min/ 25 min/30 min Meldung Startbild Schwarz Blau ViewSonic...
- Seite 36 Hauptmenü Untermenü Menüoption ERWEITERT HDR/HLG Auto/SDR EOTF Niedrig/Mittel/Hoch 3D-Einstellungen 3D-Format Auto Frame Sequential Frame-Packing Oben-Unten Seite-an-Seite 3D-Synchronisierung Deaktiviert/Invertieren umkehren 3D-Einstellungen Ja/Nein speichern HDMI-Einstellungen HDMI-Format Auto/RGB/YUV HDMI-Bereich Auto/Verbessert/ Normal Ultra Fast Input Inaktiv Aktiv Lichtquellenein- Lichtquellenmodus Normal/Eco/ stell. Dynamisch Schwarz 1/ Dynamisch Schwarz 2/ Benutzer Lichtquellenleistung...
- Seite 37 Hauptmenü Untermenü Menüoption SYSTEM Sprache Mehrsprachige OSD-Auswahl Projektorposition Tisch vorne Tisch hinten Decke hinten Decke vorne Menüeinstellungen Menü Anzeigezeit 5 s/10 s/15 s/20 s/ 25 s/30 s Menüposition Mitte/Oben links/ Oben rechts/ Unten links/ Unten rechts Höhenmodus Schnelle Auto-Suche Aus Sicherheitseinstell.
- Seite 38 DISPLAY Menü 1. Drücken Sie auf die MENU oder Taste, um das On-Screen Display (OSD) Menü anzuzeigen. 2. Drücken Sie auf , um das DISPLAY Menü auszuwählen. Drücken Sie dann auf ENTER/OK oder verwenden Sie , um auf das DISPLAY Menü zuzugreifen. 3.
- Seite 39 Menüoption Beschreibung Bildformat Auto Skaliert ein Bild proportional, um es an die native Auflösung des Projektors in horizontaler Breite anzupassen. Diese Funktion eignet sich für das eingehende Bild, wenn es weder das Format 4:3 noch 16:9 besitzt und Sie die Leinwand möglichst gut nutzen möchten, ohne das Bildformat ändern zu müssen.
- Seite 40 Menüoption Beschreibung Krümmung Die Funktion dient dazu, die geometrische Verzerrung der Bilder des Projektors zu konfigurieren, wenn die Bilder auf Bildschirme projiziert werden, die eine unebene Oberfläche wie z.B. einen Zylinder, eine Kugelform usw. haben. Aktivieren Schrägposition und Eckenanp. werden nicht verfügbar sein, wenn Krümmung aktiviert ist.
- Seite 41 BILD Menü 1. Drücken Sie auf die MENU oder Taste, um das On-Screen Display (OSD) Menü anzuzeigen. 2. Drücken Sie auf , um das BILD Menü auszuwählen. Drücken Sie dann auf ENTER/OK oder verwenden Sie , um auf das BILD Menü zuzugreifen. 3.
- Seite 42 Menüoption Beschreibung Farbmodus Max. Helligkeit Maximiert die Helligkeit des projizierten Bildes. Dieser Modus eignet sich für Umgebungen, in denen eine besonders hohe Helligkeit erforderlich ist, beispielsweise in hell beleuchteten Räumen. Optimiert für das Ansehen von Sportarten in gut beleuchteten Umgebungen. Spiele Geeignet für Videospiele in einem hellen Wohnzimmer.
- Seite 43 Menüoption Beschreibung Farbtemp. Es stehen mehrere Voreinstellungen für die Farbtemperatur zur Verfügung (9300K, 7500K, 6500K). Die verfügbaren Einstellungen können je nach den persönlichen Vorlieben variieren. Um eine benutzerdefinierte Farbtemperatur einzustellen, können Sie die folgenden Optionen weiter anpassen: Rot Plus/Grün Plus/Blau Plus Stellt die Kontraststufen von Rot, Grün und Blau ein.
- Seite 44 ENERGIEVERWALTUNG Menü 1. Drücken Sie auf die MENU oder Taste, um das On-Screen Display (OSD) Menü anzuzeigen. 2. Drücken Sie auf , um das ENERGIEVERWALTUNG Menü auszuwählen. Drücken Sie dann auf ENTER/OK oder verwenden Sie , um auf das ENERGIEVERWALTUNG Menü zuzugreifen. 3.
- Seite 45 Menüoption Beschreibung Gerät autom. Signal Die Auswahl von HDMI ermöglicht dem Projektor sich einschalten automatisch einzuschalten, wenn das HDMI/USB C Signal über das HDMI/USB C Kabel geführt wird. Dieser Projektor unterstützt die CEC (Consumer Electronics Control) Funktion für das synchronisierte Ein-/Ausschalten über eine HDMI-Verbindung.
- Seite 46 STANDARD Menü 1. Drücken Sie auf die MENU oder Taste, um das On-Screen Display (OSD) Menü anzuzeigen. 2. Drücken Sie auf , um das STANDARD Menü auszuwählen. Drücken Sie dann auf ENTER/OK oder verwenden Sie , um auf das STANDARD Menü zuzugreifen.
- Seite 47 Menüoption Beschreibung Audioeinstellungen Audiomodus Wählen Sie einen bevorzugten Audiomodus, der zu Ihren Audioinhalten passt. Ton aus Wählen Sie aus, um den internen Lautsprecher des Projektors und die Ausgabe über die Audiobuchse vorübergehend zu deaktivieren. Audiolautstärke Passen Sie hiermit die Lautstärke des internen Lautsprechers im Projektor oder die Lautstärke, die über die Audiobuchsen ausgegeben wird, an.
- Seite 48 Menüoption Beschreibung Präsentations-Timer Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen die Zeitverwaltung während Präsentationen zu erleichtern. Timer Periode Stellt die Zeitdauer ein. Wenn der Timer bereits aktiviert ist, wird er neu gestartet, nachdem Timer Periode geändert wurde. Timer Display Ermöglicht Ihnen zu entscheiden, ob der Timer auf der Leinwand für eine der folgenden Zeitdauern angezeigt werden soll: ͫ...
- Seite 49 ERWEITERT Menü 1. Drücken Sie auf die MENU oder Taste, um das On-Screen Display (OSD) Menü anzuzeigen. 2. Drücken Sie auf , um das ERWEITERT Menü auszuwählen. Drücken Sie dann auf ENTER/OK oder verwenden Sie , um auf das ERWEITERT Menü zuzugreifen.
- Seite 50 Menüoption Beschreibung HDR/HLG Der Projektor unterstützt HDR-Bildquellen. Er kann den Dynamikumfang der Quelle automatisch erkennen und die Gamma- und Farbeinstellungen der Bilder optimieren, um Inhalte unter den unterschiedlichsten Lichtverhältnissen wiederzugeben. Sie können auch SDR auswählen. EOTF Der Projektor kann die Helligkeitswerte Ihres Bildes automatisch an die Eingangsquelle anpassen.
- Seite 51 Menüoption Beschreibung HDMI-Einstellungen HDMI-Format Wählen Sie einen Farbraum, welcher der Farbraumeinstellung des angeschlossenen Ausgabegerätes entspricht. ͫ Auto: Stellt den Projektor auf die automatische Erkennung der Farbraumeinstellung des Eingangssignals ein. ͫ RGB: Stellt den Farbraum auf RGB ein. ͫ YUV: Stellt den Farbraum auf YUV ein. HDMI-Bereich Wählen Sie einen HDMI Farbraum, welcher der Farbbereichseinstellung des angeschlossenen Ausgabegerätes...
- Seite 52 Menüoption Beschreibung Lichtquelleneinstell. Lichtquellenmodus ͫ Normal: Bietet volle Helligkeit der Lichtquelle. ͫ Eco: Verringert den Stromverbrauch der Lichtquelle um 40% und verringert die Helligkeit, um die Betriebsdauer der Lichtquelle zu verlängern und das Geräusch des Lüfters zu verringern. ͫ Dynamisch Schwarz 1: Verringert den Stromverbrauch der Lichtquelle je nach Helligkeitseinstellung des Inhalts um bis zu 70%.
- Seite 53 SYSTEM Menü 1. Drücken Sie auf die MENU oder Taste, um das On-Screen Display (OSD) Menü anzuzeigen. 2. Drücken Sie auf , um das SYSTEM Menü auszuwählen. Drücken Sie dann auf ENTER/OK oder verwenden Sie , um auf das SYSTEM Menü zuzugreifen. 3.
- Seite 54 Menüoption Beschreibung Sprache Hiermit können Sie die Sprache des On-Screen Display (OSD) Menüs festlegen. Projektorposition Wählt eine geeignete Position für den Projektor aus. Menüeinstellungen Menü Anzeigezeit Hiermit können Sie festlegen, für wie lange das OSD-Menü nach der letzten Interaktion aktiviert bleibt. Menüposition Stellt die OSD Menüposition ein.
- Seite 55 INFORMATIONEN Menü 1. Drücken Sie auf die MENU oder Taste, um das On-Screen Display (OSD) Menü anzuzeigen. 2. Drücken Sie auf zur Auswahl des INFORMATIONEN Menüs und Anzeige seiner Inhalte. Menüoption Beschreibung Quelle Zeigt die aktuelle Eingangsquelle an. Farbmodus Zeigt den ausgewählten Modus im BILD Menü an. Auflösung Zeigt die native Auflösung der Eingangsquelle an.
- Seite 56 Smart System In diesem Abschnitt wird das Smart System vorgestellt. Startbildschirm Der Startbildschirm wird jedes Mal angezeigt, wenn Sie den Projektor einschalten. Verwenden Sie zum Navigieren im Startbildschirm einfach die Richtungstasten auf der Fernbedienung. Sie können jederzeit zum Startbildschirm zurückkehren, indem Sie auf der Fernbedienung auf die Start Taste drücken, egal auf welcher Seite Sie sich befinden.
- Seite 57 Bluetooth Lautsprecher verbinden Sie können Bluetooth Geräte wie Kopfhörer oder eine Soundbar mit Ihrem Smart System verbinden. Es kann immer nur ein Audiogerät verbunden sein. 1. Gehen Sie auf dem Smart System Startbildschirm oben rechts zum Profilbild oder zur Startseite und wählen Sie Settings (Einstellungen). 2.
- Seite 58 Für iOS: iOS Geräte müssen dafürt Apps von Drittanbietern verwenden, z.B.: AirScreen, AirDroidCast TV. HINWEIS: Die Screen Mirroring (Bildschirmspiegelung) Funktion ist nur verfügbar, wenn die Eingangsquelle Smart System ist. Sie ist nicht für die HDMI/ USB-C Quelle verfügbar. Nach Systemaktualisierungen suchen 1.
- Seite 59 3,68 ± 0,2 kg 3,74 ± 0,2 kg (8,11 ± 0,44 lbs) (8,25 ± 0,44 lbs) Stromver- 250 W (typisch) brauch < 0,5W (Standby) Bitte verwenden Sie nur das Netzteil von ViewSonic® oder einer autorisierten Quelle. Die Testbedingungen entsprechen den EEI-Normen.
- Seite 60 Projektor Abmessungen X1-4K Pro/X1-4KE Pro/X1-4KG Pro/X1-4KB Pro MENU BLANK EXIT ENTER SOURCE COLOR MODE 355 mm 121 mm X2-4K Pro/X2-4KE Pro/X2-4KG Pro/X2-4KB Pro MENU BLANK EXIT ENTER SOURCE COLOR MODE...
- Seite 61 Timingtabelle HDMI/USB C (PC) Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz) 640 x 480 60/72/75 SVGA 800 x 600 60/72/75/120 1024 x 768 60/70/75/120 1152 x 864 1280 x 720 16:9 60/120 WXGA 1280 x 768 15:9 1280 x 800 16:10 60/75/120 1366 x 768 16:9...
- Seite 62 HDMI/USB-C (Video) Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz) SDTV (576i) 720 x 576 4:3/16:9 3D (HDMI Signal enthalten) Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz) Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz) SVGA 800 x 600 60*/120** 1024 x 768 60*/120** 1280 x 720 16:9 60*/120** WXGA...
- Seite 63 Fehlerbehebung Allgemeine Probleme Dieser Abschnitt beschreibt einige häufige Probleme, die bei der Verwendung des Projektors auftreten können. Problem Mögliche Lösungen Der Projektor lässt sich nicht • Vergewissern Sie sich, dass das Netzkabel einschalten ordnungsgemäß am Projektor und an der Steckdose angeschlossen ist.
- Seite 64 LED Anzeige Signalleuchte Status und Beschreibung Orange Standbymodus Blinkt grün Einschalten Grün Normalbetrieb Herunterladend Orange blinkend Burn-in aus Einmal pro Sekunde rot blinkend Lüfterfehler Alle 3 Sekunden rot blinkend Thermischer und Temperaturfehler Abwechselnd grün & rot blinkend Lichtquelle Fehler...
- Seite 65 • Stellen Sie sicher, dass der Projektor ausgeschaltet ist und das Netzkabel aus der Steckdose gezogen ist. • Entfernen Sie niemals Teile vom Projektor. Wenden Sie sich an ViewSonic® oder einen Fachhändler, wenn ein Teil des Projektors ausgetauscht werden muss.
- Seite 66 Informationen zu Richtlinien und Service Informationen zur Konformität Dieser Abschnitt behandelt sämtliche Verbindungsanforderungen und Erklärungen bezüglich behördlicher Vorschriften. Bestätigte entsprechende Anwendungen beziehen sich auf Typenschilder und relevante Kennzeichnungen am Gerät. FCC-Erklärung Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: (1) Dieses Gerät darf keine Störungen verursachen, und (2) dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können.
- Seite 67 CE-Konformität für europäische Länder Das Gerät entspricht der EMV-Richtlinie 2014/30/EU und Niederspannungsrichtlinie 2014/35/EU. Ökodesign-Richtlinie 2009/125/ Folgende Informationen gelten nur für EU-Mitgliedstaaten: Die rechts gezeigte Kennzeichnung erfolgt in Übereinstimmung mit der Richtlinie zur Entsorgung elektrischer und elektronischer Altgeräte 2012/19/EU (WEEE). Das Kennzeichen gibt an, dass das Gerät NICHT mit dem unsortierten Hausmüll entsorgt werden darf, sondern entsprechend örtlicher Gesetze an Rückgabe- und Sammelsysteme übergeben werden muss.
- Seite 68 RoHS2-Konformitätserklärung Dieses Produkt wurde in Übereinstimmung mit der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates zur Beschränkung des Einsatzes bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräte (RoHS2-Richtlinie) entwickelt und hergestellt und gilt als mit den vom Ausschuss für die Anpassung der Richtlinien an den technischen Fortschritt festgelegten maximalen Konzentrationen wie nachstehend gezeigt übereinstimmend: Empfohlene maximale...
- Seite 69 Gewichtsprozent bei Cadmium untersagt, unter Berücksichtigung der Ausnahmen in Schedule 2 der Vorschrift. Entsorgung zum Ende der Einsatzzeit ViewSonic® nimmt den Umweltschutz sehr ernst, verpflichtet sich daher zu umweltfreundlichen Lebens- und Arbeitsweisen. Vielen Dank für Ihre Mitwirkung an einem intelligenteren, umweltfreundlicheren Einsatz moderner Computertechnik.
- Seite 70 Microsoft, Windows und das Windows-Logo sind eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic® und das Logo mit den drei Vögeln sind eingetragene Marken der ViewSonic® Corporation. VESA ist eine eingetragene Marke der Video Electronics Standards Association.
- Seite 71 Für technischen Support oder Produktkundendienst beachten Sie die nachstehende Tabelle oder kontaktieren Ihren Wiederverkäufer. HINWEIS: Sie müssen die Seriennummer des Produktes angeben. Land/Region Webseite Land/Region Webseite Asien-Pazifik-Raum und Afrika Australia www.viewsonic.com/au/ Bangladesh www.viewsonic.com/bd/ www.viewsonic.com.cn www.viewsonic.com/hk/ 中国 (China) 香港 (繁體中文) Hong Kong (English) www.viewsonic.com/hk-en/ India www.viewsonic.com/in/...
- Seite 72 Verarbeitungsfehler aufweisen. Erweist sich ein Produkt während des Gewährleistungszeitraums als defekt hinsichtlich Material oder Verarbeitung, liegt es im alleinigen Ermessen von ViewSonic®, das Produkt zu reparieren oder durch ein gleichwertiges Produkt auszutauschen. Das Austauschprodukt oder Ersatzteile können wiederaufbereitete oder reparierte Teile oder Komponenten enthalten.
- Seite 73 ͫ Betrieb außerhalb der Produktspezifikationen. ͫ Betrieb des Produktes für andere als die vorgesehenen Zwecke oder unter ungewöhnlichen Bedingungen. ͫ Reparaturen oder versuchte Reparaturen durch nicht von ViewSonic® autorisierte Personen oder Institutionen. ͫ Jeglichen Schäden am Produkt aufgrund des Transports.
- Seite 74 Vertrieb außerhalb der USA und Kanadas: Bei Fragen zur Garantie und zu Serviceleistungen zu ViewSonic®-Produkten, die außerhalb der USA und Kanadas vertrieben werden, wenden Sie sich an ViewSonic® oder Ihren ViewSonic®-Händler vor Ort. Die Garantiezeit dieses Produktes auf dem chinesischen Festland (ausgenommen Hongkong, Macau und Taiwan) unterliegt den Bedingungen und Konditionen der Wartungsgarantiekarte.
