6 TEMPERATUR EINSTELLUNG
Die Kühleinheit wird durch eine unabhängige Steuereinheit mit LED-Anzeige und
Tasten gesteuert.
Bei der Einstellung des Sollwertes der gewünschten Produkttemperatur über die
elektronische Steuereinheit müssen die durch die Start und Stop Intervalle des
Kompressors hervorgerufenen geringen Temperaturschwankungen berücksichtigt werden.
Beispiel:
Für eine durchschnittliche Produkttemperatur von 8°C wird der Sollwert auf 7° C gestellt.
6.1 Elektronische Kühlungsregelung CAREL VERWENDET AB MÄRZ 2010
6.1.1 Beschreibung Und Einstellung Der Kühlungsregelung CAREL
Die elektronische Steuereinheit CAREL EASY regelt und kontrolliert das Kühlaggregat,
alle damit verbundenen Komponenten, den Kompressor, die Ventilatoren und das
Abtausystem und ist von der elektronischen Automatensteuerung, die den gesamten
Verkaufsautomat steuert, unabhängig.

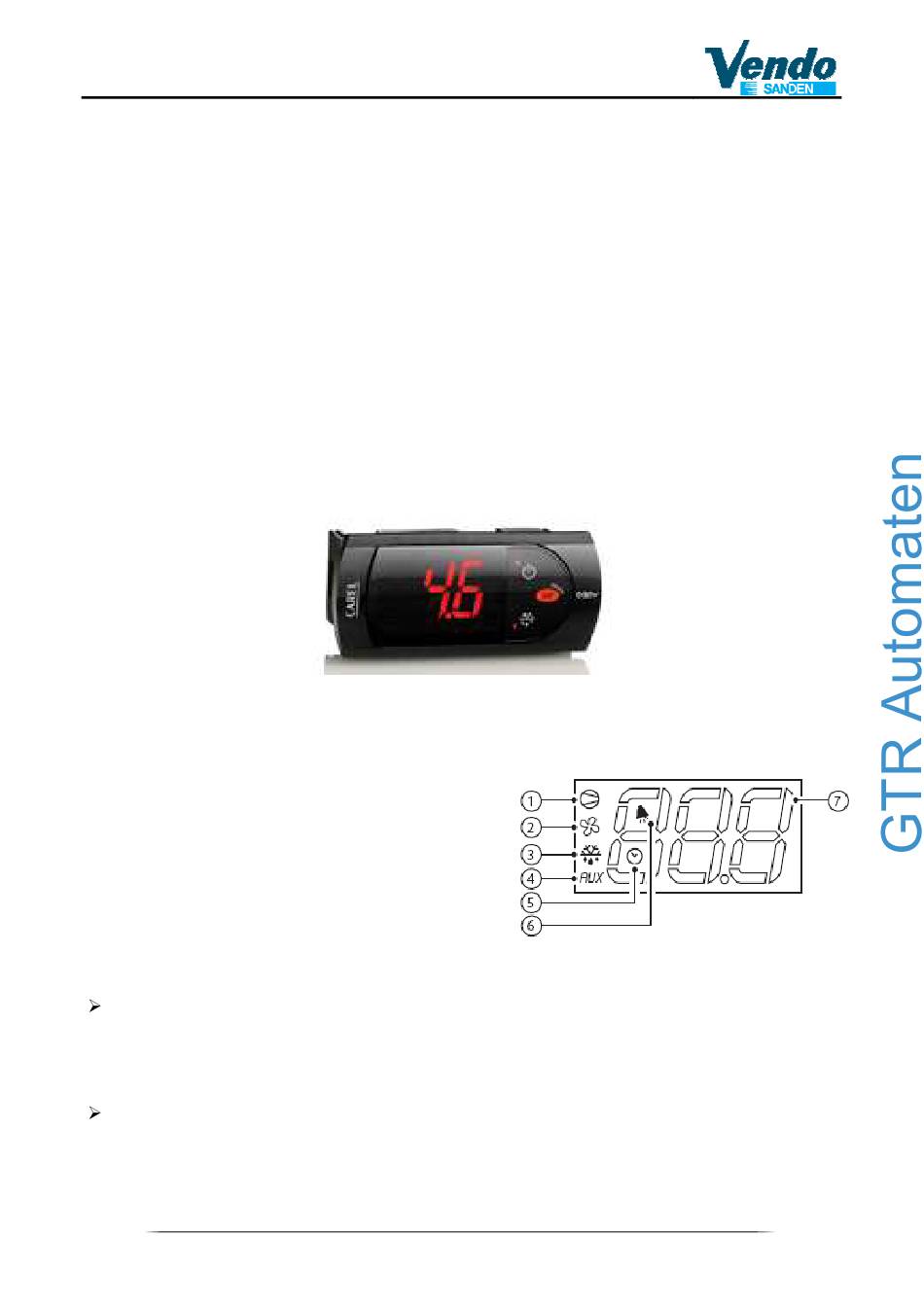

An der Front der Steuereinheit befindet sich das 3 stellige 7-Segment LED Display,
Signal-LED's zur Anzeige der Betriebszustände und 3 Steuertasten.
6.1.2 LED's und Display
1 Status des Kompressors
2 Status der Verdampferventilatoren
3 Status des Abtaumodus
4 Status des frei belegbaren Ausganges
5 Uhrzeitanzeige
6 Anzeige von Fehlermeldungen.
7 3 stellige Anzeige
Die auf der Frontseite LED's geben den Betriebsstatus der Kühlmaschinenkomponenten
wie folgt an:
LED 1 zeigt den Status des Kompressors an.
o LED leuchtet, der Kompressor ist eingeschaltet.
o LED blinkt, der Kompressor ist in Wartestellung vor dem Anlaufen, Displayanzeige ES.
o LED aus, der Kompressor ist ausgeschaltet.
LED 2 zeigt den Status der Verdampferventilatoren an.
o LED leuchtet, die Ventilatoren sind eingeschaltet,
o LED blinkt, die Ventilatoren sind in Wartestellung vor dem Anlaufen.
o LED aus, die Ventilatoren sind ausgeschaltet.
Handbuch Programmierung
SF01 Steuerplatine
37
© SandenVendo Europe SpA
