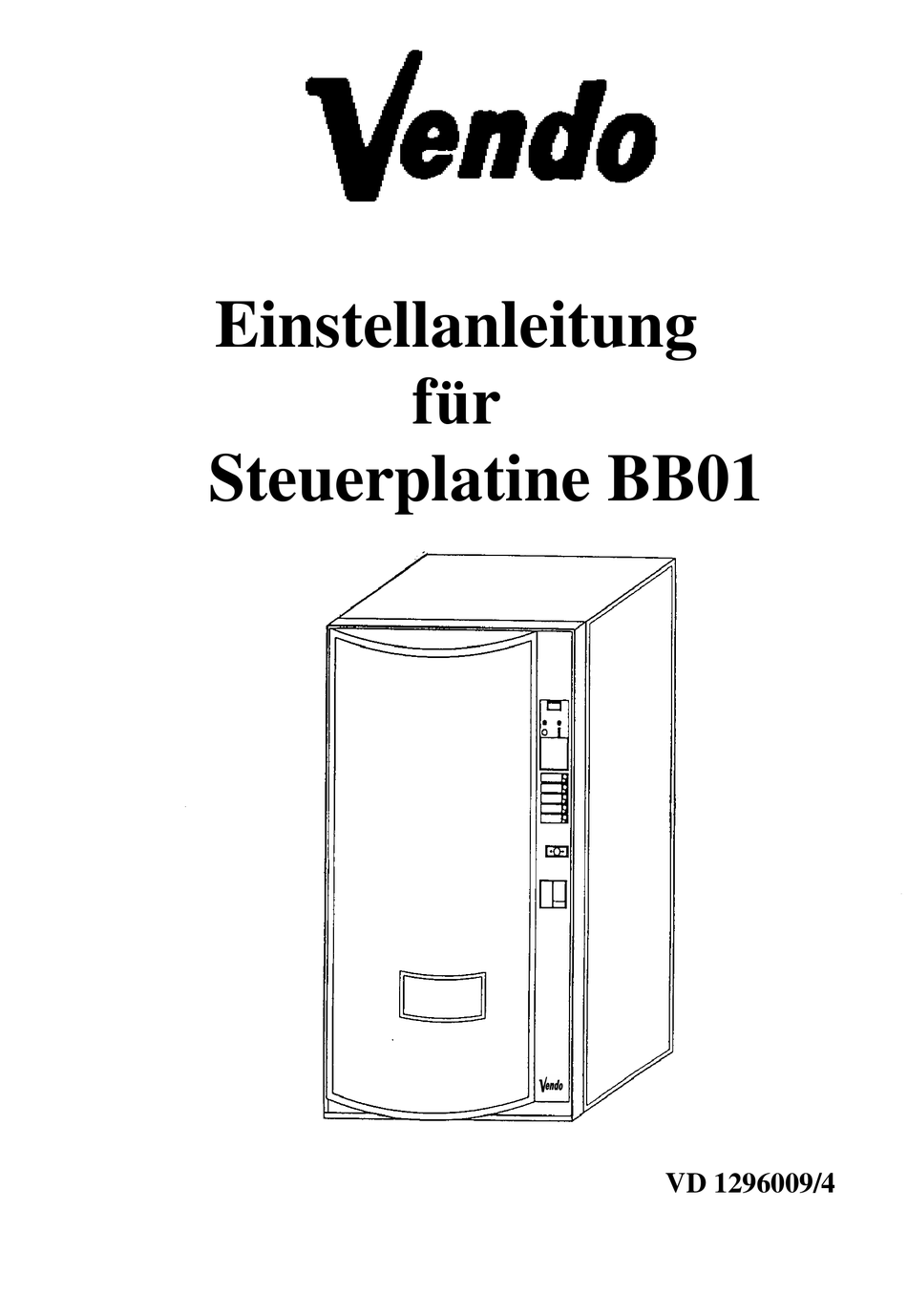

- Seite 1 Einstellanleitung fu r Steuerplatine BB01 VD 1296009/4...
- Seite 2 VENDO GMBH SPANGERSTR. 22 D-40599 DU SSELDORF GERMANY TEL: (0211) 740390 FAX: (0211) 7488541 -Seite 1-...
- Seite 3 Spezifikation der MDB-Steuerplatine BB01 fu r Flaschen / Dosenautomaten Hardware Spezifikation: Spannungsversorgung 24 V AC / 6A 26 V DC / 4A 10 V AC / 1,5A 10 Motorausga nge 24V 6A 10 Motorschaltereinga nge 10 Leerschaltereinga nge 10 Leerlampenausga nge...
-
Seite 4: Funktion Der Auswahltasten Im Servicemodus
Funktion der Auswahltasten im Servicemodus Auswahltaste Nr.: 1 Zuru ck Abbruch Õ Auswahltaste Nr.: 2 Nachste oder Aufwarts ñ Auswahltaste Nr.: 3 Vorherige oder Abwarts ò Auswahltaste Nr.: 4 Eingabe Eingabe oder Abspeichern à Auswahltaste Nr.: 5 Nicht verwendet Auswahltaste Nr.: 6 Nicht verwendet Auswahltaste Nr.: 7 Nicht verwendet... - Seite 5 Service Routine Diagramm Teil 1 MODE Display Taste Anzeige ê Eror Fehleranzeige COLJ = Schachtblockierung ê ê VEnd = Verkaufsmotor door = Tu r offen SELS = Auswahltaste CHAr = Wechsler ACCE = Akzeptor Chut = Motorschalter = Schachtkonfiguration bUAL = Geldscheinleser ê...
- Seite 6 Service Routine Diagramm Teil 2 Display ê Anzeige SCOn Schachtkonfiguration ê Pa wort 4 2 3 1 SL 1 CL 1 Auswahl 1 = Schacht 1 SL 2 CL 2 Auswahl 2 = Schacht 2 " " SL 10 CL10 Auswahl 10 = Schacht 10 ê...
-
Seite 7: Servicemodus
Servicemodus Im Servicemodus konnen folgende Informationen und Funktionen eingestellt werden: Eror Fehleranzeige tLEEr Munzauszahlmodus tUFL Tubenfullmodus tESt Testverkaufsmodus GELD Geldza hler (Paö wort) Prod Verkaufsza hler (Paö wort) PrEIS Preiseinstellung (Paö wort) S COn Schachtzuordnung (Paö wort) ConF Automatenkonfiguration (Paö wort) Ende Zuruck zum Normalbetrieb Fehlermodus / Displayanzeige "Eror"... -
Seite 8: Anhang
Anhang: Fehlererkla rung "COLJ" Schachtblockierung Wird auf dem Display ” COLJ angezeigt - Taste 4 drucken und es erscheint CJXX auf dem Display. XX zeigt die Nummer des Schachtes an der blockiert ist. Durch Drucken der Auswahltaste 2 wird, wenn vorhanden, der numerisch folgende Fehler angezeigt. -
Seite 9: "Sels" Auswahltastenfehler
Fehlererkla rung "door" Turschalterfehler Wird auf dem Display ” door angezeigt - Taste 4 drucken und es erscheint ” ds auf dem Display. ” ds zeigt an, daö die Tur des Automaten la nger als 2 Stunden offen war . Wird die Auswahltaste 4 gedruckt und la nger als 2 Sekunden gedruckt gehalten wird der Fehler geloscht. - Seite 10 Fehlererkla rung "CHAr" Geldwechslerfehler Wird auf dem Display ” CHAr angezeigt - Taste 4 drucken und es erscheint ” CC auf dem Display. ” CC bedeutet das die Kommunikation zwischen Wechsler und Automat gestort ist. Durch Drucken der Auswahltaste 2 wird, wenn vorhanden, der numerisch folgende Wechslerfehler angezeigt.
- Seite 11 Fehlererkla rung "Chut" Chute Sensor / Munzrutsche Wird auf dem Display ” CHut angezeigt - Taste 4 drucken und es erscheint ” CS auf dem Display. ” CS bedeutet, daö der Sensor der Munzrutsche gestort ist. Wird die Auswahltaste 4 gedruckt und la nger als 2 Sekunden gedruckt gehalten wird der Fehler geloscht.
- Seite 12 Wird auf dem Display ” tLEEr angezeigt - Taste 4 drucken und auf dem Display wird der kleinste im Munzprufer programmierte Wert angezeigt. Mit der Auswahltaste 2 kann die na chste, werthohere Munze ausgegeben werden . z.B. 0,10 0,50 1,00. Bei Drei-Tuben-Wechslern wird fur die 4 Tube auf dem Display eine 0 anstatt der Wertigkeit angezeigt.
- Seite 13 Servicemodus Geldza hler "GELD" Wird auf dem Display ” GELD angezeigt - Taste 4 drucken und die Summe aller bezahlten Verka ufe ” XXXX wird auf dem Display angezeigt. Durch Drucken der Auswahltaste 2 wird die Summe der Einnahmen z.B. des 1.
- Seite 14 Servicemodus Preiseinstellung "PrEIS" Wird auf dem Display ” PrEIS angezeigt, - Taste 4 drucken und es erscheint ” PR 1 auf dem Display. Durch Drucken der Auswahltaste 2 wird auf dem Display PR 2 angezeigt. Durch Drucken der Auswahltaste 4 wird der momentan eingestellte Preis der 2. Auswahltaste angezeigt, wird jetzt die Auswahltaste 2 gedruckt erhoht sich der Preis um den kleinsten Wert den der Wechsler akzeptiert.
- Seite 15 ” ConF Automatenkonfiguration Funktion C1 bis C3 Einpreis/Mehrpreis In dieser Einstellung wird festgelegt, ob der Automat mit einem fur alle Auswahlen gleichen oder mit verschiedenen Preisen konfiguriert wird. Wird hier eine 1 eingegeben, ist der Wert der ersten Auswahltaste gleichzeitig der aller nachfolgenden Auswahltasten . Wird eine 0 eingegeben, kann fur jede Auswahltaste ein separater Preis vergeben werden.
-
Seite 16: Automatenkonfiguration Funktion C4 Bis C7
Automatenkonfiguration Funktion C4 bis C7 Einzelverkauf / Mehrfachverkauf In dieser Einstellung wird festgelegt, ob der Automat im Einzelverkaufs-Modus = 1 oder im Mehrfachverkauf- Modus = 0 betrieben werden soll. Zum Abspeichern des gewunschten Parameters muö die Taste 4 = "Besta tigen" gedruckt werden. Verkaufsart In dieser Einstellung wird die Verkaufsart festgelegt. -
Seite 17: Automatenkonfiguration Funktion C8 Bis C10
Automatenkonfiguration Funktion C8 bis C10 C8+C9 Munzannahme bei Wechselgeldmangel 1 und 2 In dieser Einstellung werden die bei der Anzeige "Kein Wechselgeld" zu akzeptierenden Munzen eingestellt. Es konnen bis zu 16 mogliche Munzen (je nach Munzprufer- Programmierung) freigegeben werden. Bei Munzannahme 1 ist Munze 1 die wertkleinste , Munze 8 die werthochste Munze Jede Munze hat einen bina ren Einstellwert. -
Seite 18: Loschen Der In Set 4 Ausgewa Hlten Za Hler
Audit Konfiguration/Set Set 1 = Maschinen Nr. Set 2 = Audit(Printer) Sprache: 0 = Englisch 1 = Franzosisch 2 = Spanisch 3 = Italienisch In der Option ” Set 3 konnen die kundenspezifischen Nachrichten wie nachfolgend aufgefuhrt eingestellt werden: Set 3 0 Keine Kundennachricht,0 blinkt im Display Set 3 1 Nachricht 1 Set 3 2 Hallo Set 3 3 Nachricht 3... - Seite 19 La nder ST5 Einstellung Englisch Spain Austria 1 Austria 2 Lativa Poland PET/Can Vendor Norway Hungary Italy Belgium Switzerland 1 Switzerland 2 Netherland “Minute Maidü Ukraine Romania Slovakia Poland Cappy TP Vendor SeT 5 Einstellung der Sprache fur das einzeilige Display La nder ST 5 Einstellung England...
- Seite 20 Anschluö :Abdeckung (links unten Trafobox) entfernen ,4pol. Stecker oberhalb des Hauptschalters abziehen und freien 4pol.Stecker anschlieö en. • 3 Bruckenstecker(Jumper) rechts oben auf der Hauptplatine auf Executive umstecken • Maschine wieder einschalten. ubernimmt Vendo Italy keine Haftung fur Scha den bei unsachgema ö er Installation. Zusatzinformationen -Seite 19-...
- Seite 21 BB EXE,Bei Verwendung eines Munzprufers 24 Volt DC. Eine Interface-Platine muö zwischen BB01-Platine und Display angeschlossen werden.Einstellung der Konfiguration unter ” ACCP fur Munzprufer. P 01 = Wert von Munze 1 P 02 = Wert von Munze 2 P 03 =...
- Seite 22 In dieser Software wurde der Programmpunkt SET 5 anderweitig verwendet. Wird eine Kreditkarte eingefuhrt gibt es zwei Moglichkeiten fur die Kreditanzeige: Kredit wird angezeigt Kredit wird nicht angezeigt PREISEINSTELLUNG "PrIC" In diesem Programmpunkt gibt es die Moglichkeit in unterschiedlichen Preisebenen Preise fur verschiedene Kreditkarten einzustellen. PrIC0 = Preiseinstellung Munzschaltgera t PrIC1 =...
