G-Snack (SVE GSF - SVE SLF - SVE GS6 - SVE SL6)
G-Snack Plus (SVE HS8 - SVE HS8OD - SVE HL8
SVE HS6 - SVE HS6OD - SVE HL6)
SandenVendo Europe S.p.A.
Regione Cavallino, 2
15030 Coniolo (AL) - ITALY
Tel.: +39 0142 335111 – Fax: +39 0142 562348
E-Mail: marketing@sandenvendo.it
Website: www.sandenvendo.com
PROGRAMMIERUNG DER STEUERUNG

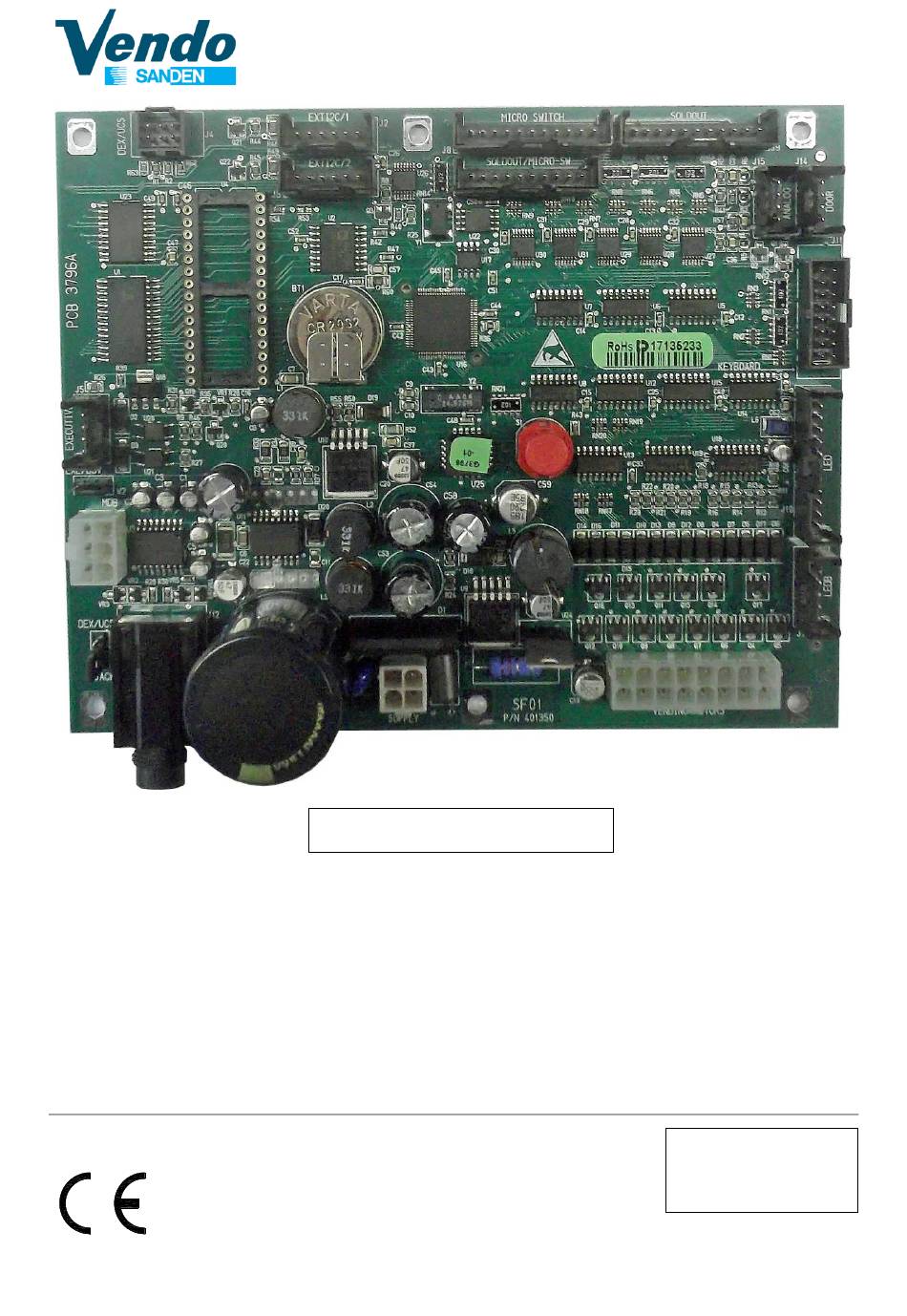

STEUERPLATINE SF01
SPIRAL SNACK-VERKAUFSAUTOMAT
G-Snack Slime (SVE HS5)
Budget Snack (SVE BS8)
HANDBUCH
Revision: 17
Datum: 11/05/2016
Code: 406869
