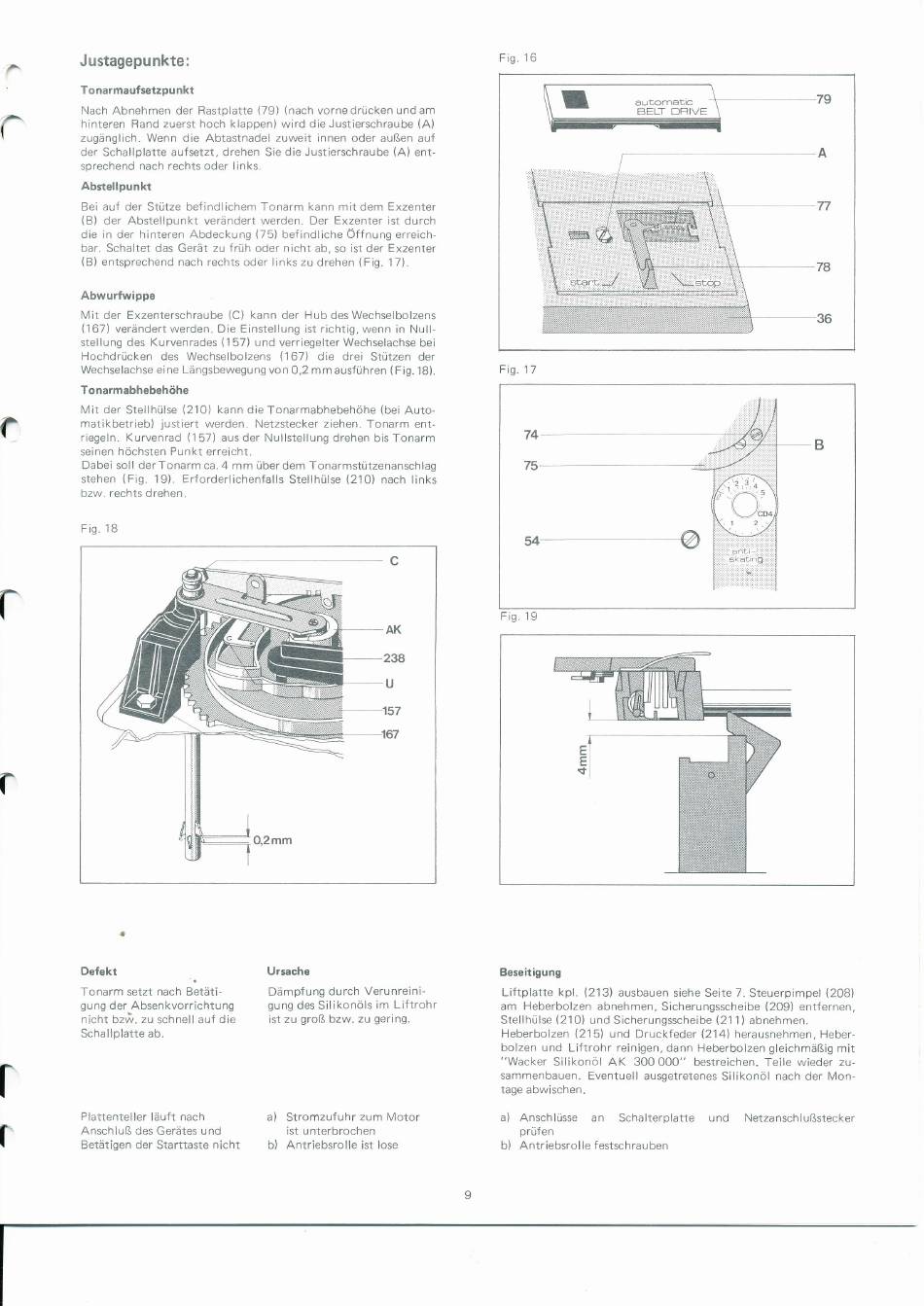

Dual 1237 Serviceanleitung Seite 9

7
Justagepunkte:
Tonarmaufsetzpunkt
Nach Abnehmen
der
Rastplatte
(79)
{nach vorne drücken
und am
hinteren Rand zuerst hoch klappen) wird
die Justierschraube (A)
zugänglich. Wenn
die
Abtastnadel
zuweit
innen
oder
außen auf
der Schallplatte aufsetzt, drehen
Sie
die Justierschraube
(A)
ent-
sprechend nach
rechts oder links.
Abstellpunkt
Bei
auf der
Stütze
befindlichem Tonarm
kann mit dem Exzenter
(B) der Abstellpunkt
verändert werden. Der Exzenter ist
durch
die in der hinteren
Abdeckung
(75) befindliche Öffnung
erreich-
bar.
Schaltet das Gerät zu
früh
oder
nicht
ab,
so ist der Exzenter
(B) entsprechend nach rechts
oder
links zu drehen
(Fig.
1
7).
Abwurfwippe
Mit der
Exzenterschraube
(C) kann der
Hub des Wechselbolzens
(167)
verändert werden.
Die
Einstellung ist
richtig, wenn in
Null-
stellung des Kurvenrades
{1
57)
und verriegelter Wechselachse bei
Hochdrücken des
Wechselbolzens
(167)
die drei
Stützen
der
Wechselachse
eine Längsbewegung von 0.2
mm
ausführen (Fig.
18).
Tonarmabhebehöhe
M;t der
Stellhülse
(210)
kann die Tonarmabhebehöhe {bei Auto-
matikbetrieb)
justiert
werden. Netzstecker ziehen. Tonarm ent-
riegeln. Kurvenrad (157)
aus
der Nullstellung
drehen bis Tonarm
seinen
höchsten
Punkt
erreicht.
Dabei soll
derTonarm ca.4
mm überdem Tonarmstützenanschlag
stehen
(Fig. 19).
Erforderlichenfalls
Stellhülse
(210)
nach links
bzw. rechts drehen.
Fig.
'l
8
AK
234
U
'157
Q2mm
Fig.
i6
Fis.
17
Beseitigung
Liftplatte kpl.
(213)
ausbauen siehe
Seite 7. Steuerpimpel (208)
am
Heberbolzen abnehmen, Sicherungsscheibe
(209)
entfernen,
Stellhülse (21O) und Sicherungsscheibe
'211l. abnehmen.
Heberbolzen
(215) und Druckfeder (214)
herausnehmen,
Heber-
bolzen und Liftrohr
reinigen, dann Heberbolzen gleichmäßig mit
"Wacker
Silikonöl AK 3O0000"
bestreichen.
Teile wieder
zu-
sammenbauen.
Eventuell
ausgetretenes
Silikonöl
nach der Mon-
tage
abwischen.
a)
Anschlüsse
an
Schalterplatte
und
Netzanschlußstecker
prüfen
b)
Antriebsrolle festschrauben
?
19
Fig
C
I
r'
a
Defekt
Tonarm setzt nach Betäti-
gu ng
der Absenkvorrichtung
nicht
bzrir.
zu schnell auf die
Schallplatte
ab.
Plattenteller läuft
nach
Anschluß des Gerätes und
Betätigen der Starttaste
nicht
Ursache
Dämpfung
durch
Verunreini-
gung des Silikonöls im
Liftrohr
ist zu groß bzw. zu gering.
a)
Stromzufuhr zum Motor
ist unterbrochen
b)
Antriebsrolle
ist lose
