Tonarm - Dual 1237 Serviceanleitung

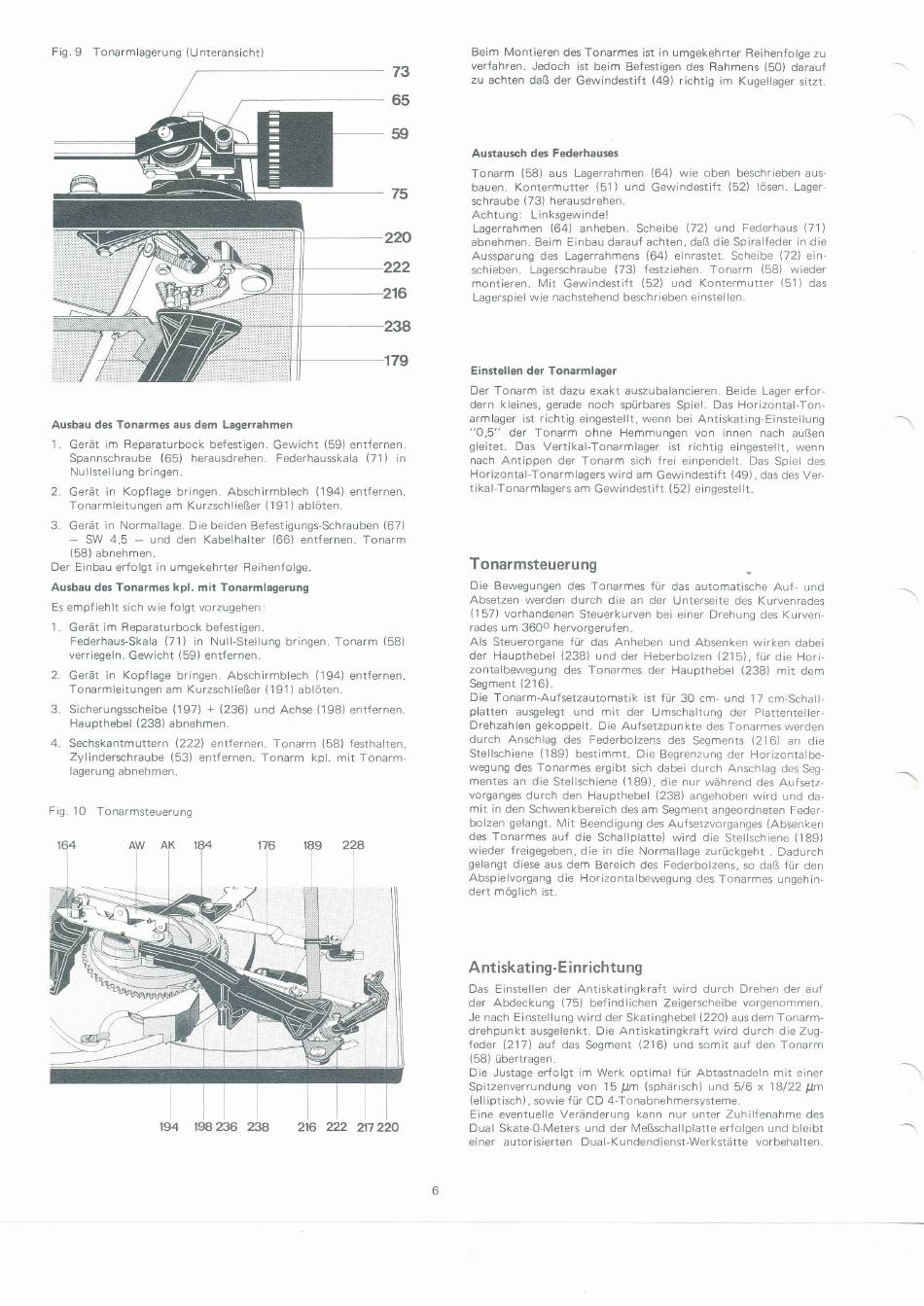

Fig.
9
Tonarmlagerung (Unteransicht)
22o,
222
238
Ausbau
des
Tonarmes
aus
dem
Lagerrahmen
1.
Gerät
im
Reparaturbock befestigen.
Gewicht
(59) entfernen.
Spannschraube
(65)
herausdrehen.
Federhausskala
(71)
in
Nullstellung bringen.
2.
Gerät
in
Kopf lage
bringen. Abschirmblech (194)
entfernen.
Tonarmleitungen am Kurzschließer
(191 )
ablöten.
3.
Gerät
in
Normallage. Die beiden Befestigungs-Schrauben
(67)
-
SW
4,5
-
und
den
Kabelhalter
(66)
entfernen.
Tonarm
(58) abnehmen.
Der
Einbau
erfolgt in
umgekehrter Reihenfolge.
Ausbau
des
Tonarmes
kpl. mit
Tonarmlagerung
Es
empfiehlt
sich wie
folgt
vorzugehen:
1.
Gerät
im Reparaturbock befestigen.
Federhaus-Skala
(71) in
Null-Stellung
bringen. Tonarm
(58)
verriegeln.
Gewicht (59)
entfernen.
2.
Gerät
in
Kopflage bringen. Abschirmblech (194)
entfernen.
Tonarmleitungen am
Kurzschließer (191) ablöten.
3.
Sicherungsscheibe
(197) + (236) und
Achse (198) entfernen.
Haupthebel (238) abnehmen.
4.
Sechskantmuttern
(2221 entfernen. Tonarm (58)
festhalten,
Zylinderschraube
(53)
entfernen. Tonarm kpl. mit
Tonarm-
lagerung
abnehmen.
Fig.
10
Tonarmsteuerung
Beim Montieren
des
Tonarmes ist in umgekehrter Reihenfolge
zu
verfahren. Jedoch ist beim
Befestigen des Rahmens
(50)
darauf
zu achten daß
der Gewindestift (49)
richtig im
Kugellager sitzt.
Austausch des Federhauses
Tonarm (58)
aus Lagerrahmen
(64) wie
oben
beschrieben
aus-
bauen.
Kontermutter (51) und Gewindestift (52)
lösen.
Lager
schraube
(73)
herausdrehen.
Achtung:
Linksgewindel
Lagerrahmen
(64)
anheben. Scheibe
(72)
und
Federhaus
(71)
abnehmen. Beim Einbau darauf achten,
daß
die Spiralfeder
in
die
Aussparung
des
Lagerrahmens
(64)
einrastet.
Scheibe
('l2l
ein-
schieben. Lagerschraube
(73)
festziehen.
Tonarm (58)
wieder
montieren.
Mit
Gewindestift
(52) und
Kontermutter {51)
das
Lagerspiel
wie nachstehend beschrieben einstellen.
Einstellen der Tonarmlager
Der Tonarm ist dazu exakt auszubalancieren. Beide
Lager
erfor-
dern kleines. gerade noch
spürbares Spiel. Das
Horizontal-Ton-
armlager ist richtig
eingestellt,
wenn bei
Antiskating-Einstellung
'\
"0,5"
der Tonarm ohne
Hemmungen
von
innen nach
außen
gleitet.
Das
Vertikal-Tonarmlager
ist richtig
eingestellt,
wenn
nach Antippen
der Tonarm sich
frei
einpendelt.
Das
Spiel
des
Horizontal-Tonarmlagers wird am
Gewindestift (49),
das des Ver-
tikal-Tonarmlagers am Gewindestift
(52) eingestellt.
Tonarmsteuerung
Die
Bewegungen des Tonarmes
für
das automatische
Auf-
und
Absetzen
werden durch die an der
Unterseite des
Kurvenrades
(157)
vorhandenen Steuerkurven bei einer
Drehung des Kurven-
rades um
3600
hervorgerufen.
Als
Steuerorgane
für
das
Anheben und
Absenken
wirken
dabei
der
Haupthebel (238) und der Heberbolzen
.215),
für
die
Hori-
zontalbewegung
des
Tonarmes
der
Haupthebel
(238)
mit
dem
Sesment (216).
Die
Tonarm-Aufsetzautomatik ist für
30 cm-
und
17 cm-schall-
platten
ausgelegt
und mit
der
Umschaltung
der
Plattenteller-
Drehzahlen
gekoppelt. Die Aufsetzpunkte
des
Tonarmes werden
durch
Anschlag
des
Federbolzens
des
Segments
(216)
an
die
Stellschiene
(189)
bestimmt. Die
Begrenzung
der
Horizonralbe-
wegung
des
Tonarmes ergibt
sich dabei
durch
Anschlag
des
Seg-
mentes an die
Stellschiene
(189),
die nur
während des Auf
setz-
vorganges
durch den Haupthebel (238)
angehoben wird und
da-
mit
in den Schwenkbereich
des
am
Segment
angeordneten
Feder-
bolzen gelangt. Mit
Beendigung des
Aufsetzvorganges (Absenken
des Tonarmes
auf die
Schallplatte)
wird die Stellschiene (189)
wieder freigegeben, die in die
Normallage zurückgeht
.
Dadurch
gelangt
diese aus
dem
Bereich des Federbolzens. so daß
für
den
Abspielvorgang
die
Horizontalbewegung
des Tonarmes ungehin-
dert möglich
ist.
Antiskating-E inrichtung
Das Einstellen der Antiskatingkraft
wird
durch
Drehen
der
auf
der
Abdeckung
(75)
bef
indlichen Zeigerscheibe vorgenommen.
Je nach Einstellung
wird
der Skatinghebel (220)
aus dem
Tonarm-
drehpunkt
ausgelenkt.
Die Antiskatingkraft
wird
durch
die
Zug-
feder
1217)
auf
das Segment
(2'l 6) und somit auf
den Tonarm
(58) übertragen.
Die
Justage
erfolgt im
Werk
optimal
für
Abtastnadeln
mit
einer
Spitzenverrundung
von
'15
ptm (sphärisch)
und
516
x
18122
trtn
(elliptisch),
sowie
f
ür
CD 4-Tonabnehmersysteme.
Eine
eventuelle
Veränderunq
kann
nur unter Zuhilfenahme
des
Dual
Skate-O-Meters
und
der Meßschallplatte erfolgen und
bleibt
einer autorisierten Dual-Kundendienst-Werkstätte
vorbehalten.
73
65
59
75
216
179
194
198236
238
216
222
A7 220
