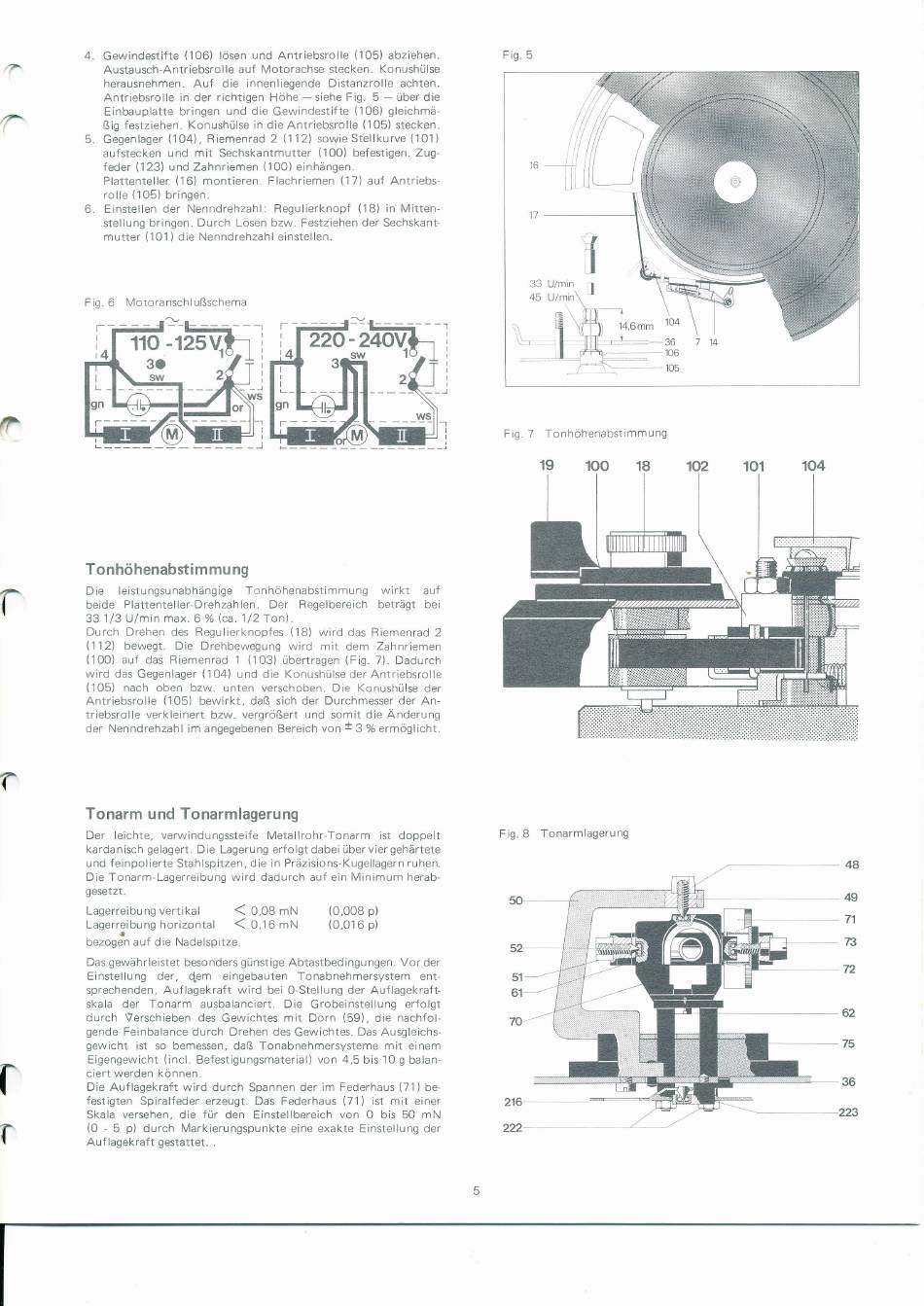

Dual 1237 Serviceanleitung Seite 5

Gewindestifte
(106)
lösen
und Antriebsrolle (105)
abziehen.
Austausch-Antriebsrolle
auf
Motorachse stecken.
Konushülse
herausnehmen.
Auf die
innenliegende Distanzrolle
achten.
Antriebsrolle in der richtigen
Höhe
-
siehe
Fig. 5
-
über die
Einbauplatte bringen und die Gewindestifte (106)
gleichmä-
ßig festziehen. Konushülse in die Antriebsrolle
(i05)
stecken.
Gegenlager
(104)
,
Fiemenrad
2
f
12\
sowie
Stellkurve
(101)
aufstecken
und
mit
Sechskantmutter (100)
befestigen. Zug-
feder (123)
und Zahnriemen (100)
einhängen.
Plattenteller (16) montieren. Flachriemen (17)
auf
Antriebs-
rolle (105)
bringen.
Einstellen
der
Nenndrehzahl: Fegulierknopf
(18) in
Mitten-
stellung bringen.
Durch
Lösen
bzw. Festziehen der
Sechskant-
mutter
(101)
die Nenndrehzahl einstellen.
Fig.
6
Motoranschlußschema
Tonhöhenabstimmung
Die
leistungsunabhängige
Tonhöhenabstimmung
wirkt
auf
beide Plattenteller-Drehzahlen.
Der
Regelbereich
beträgt
bei
33 1/3 U/min max. 6
%
lca.ll2Ton).
Durch Drehen des Regulierknopfes
(18) wird
das Riemenrad
2
(112)
bewegt. Die
Drehbewegung
wird mit
dem Zahnriemen
(1OO) auf
das Riemenrad
1 (103)
übertragen
(Fig.7).
Dadurch
wird
das
Gegenlager (1041
und
die
Konushülse der
Antriebsrolle
(105)
nach oben bzw. unten
verschoben.
Die
Konushülse der
Antriebsrolle (105) bewirkt,
daß
sich
der
Durchmesser
der
An-
triebsrolle verkleinert bzw. vergrößert und somit die
Anderung
der Nenndrehzahl im
angegebenen
Bereich von
t
3
%
ermöglicht.
Tonarm und Tonarmlagerung
Der
leichte, verwindungssteife Metallrohr-Tonarm
ist
doppelt
kardanisch gelagert.
Die
Lagerung
erfolgt
dabei über vier
gehärtete
und
feinpolierte
Stahlspitzen,
die in
Präzisions-Kugellagern ruhen.
Die Tonarm-Lagerreibung
wird dadurch auf ein Minimum
herab-
gesetzt.
Lagerreibung
vertikal
(
O,O8
mN
(0,008
p)
Lagerreibung
horizontal
(
O,t6
mN
(0,016
p)
a
bezogen
auf die
Nadelspitze.
Das
gewährleistet
besonders günstige
Abtastbedingungen.
Vor
der
Einstellung
der,
{em eingebauten Tonabnehmersystem
ent-
sprechenden, Auf
lagekraft wird bei
O-Stellung
der
Auf lagekraft-
skala
der
Tonarm
ausbalanciert.
Die Grobeinstellung erfolgt
durch
Verschieben des Gewichtes
mit Dorn (59),
die
nachfol-
gende Feinbalance durch
Drehen des Gewichtes. Das Ausgleichs-
gewicht
ist so
bemessen,
daß
Tonabnehmersysteme
mit
einem
Eigengewicht
(incl.
Befestigungsmaterial) von 4,5 bis 10 g balan-
ciert werden können.
Die Auf lagekraft
wird
durch
Spannen
der im
Federhaus
(71)
be-
festigten
Spiralfeder erzeugt. Das
Federhaus
(71)
ist
mit
einer
Skala versehen,
die
für
den
Einstellbereich
von
0
bis
50
mN
(0 -
5
p)
durch Markierungspunkte
eine
exakte
Einstellung der
Auf lagekraft
gestattet.
.
Fig.5
r
r
b.
rt
Fig.
7
Tonhöhenabstimmung
Fig.8
Tonarmlagerung
51
61-
19
18
100
T
49
71
T3
72
62
75
36
70/
r
l
I
I
___223
