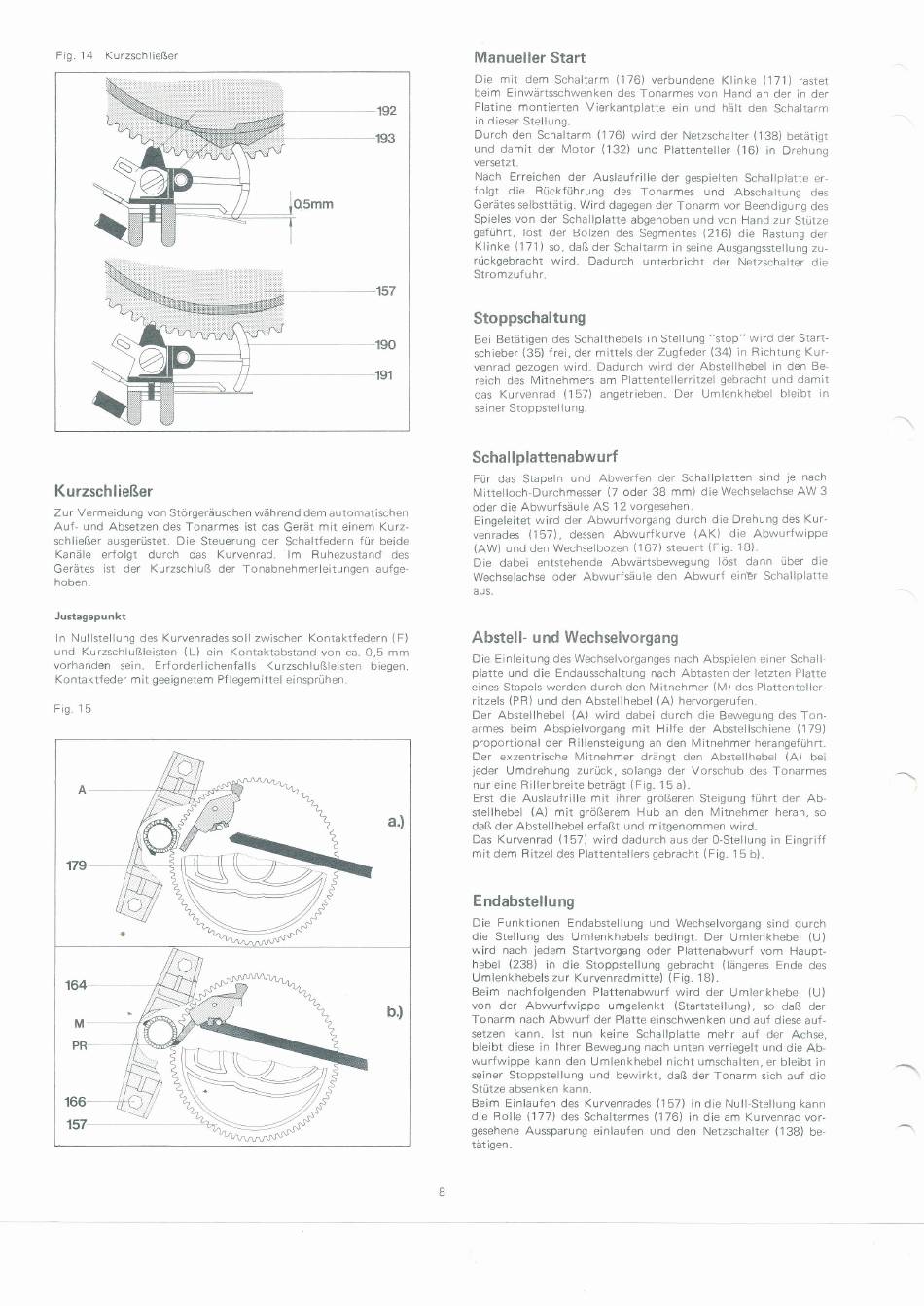

Fig.
14
Kurzschließer
Kurzschließer
Zur Vermeidung von
Störgeräuschen während dem automatischen
Auf- und
Absetzen
des
Tonarmes ist
das
Gerät
mit
einem Kurz-
schließer ausgerüstet.
Die
Steuerung
der
Schaltfedern
für
beide
Kanäle
erfolgt
durch das
Kurvenrad.
lm
Ruhezustand
des
Gerätes
ist
der
Kurzschluß der
Tonabnehmerleitungen
aufge-
hoben.
Justagepunkt
ln
Nullstellung des Kurvenrades soll zwischen Kontaktfedern
(F)
und
Kurzschlußleisten
(L)
ein
Kontaktabstand von
ca.
0,5
mm
vorhanden
sein. Erforderlichenfalls
Kurzschlußleisten
biegen.
Kontaktfeder mit geeignetem
Pf
legemittel einsprühen.
Fig.
15
Manueller Start
Die mit
dem Schaltarm
(176)
verbundene
Klinke (171)
rastet
beim
Einwärtsschwenken
des
Tonarmes
von
Hand an
der in
der
Platine montierten Vierkantplatte ein und hält den
Schaltarm
in dieser Stellung.
Durch den Schaltarm (176)
wird
der
Netzschalter
(138)
betätigr
und damit der
Motor
(132) und
Plattenteller
(l6)
in
Drehuno
versetzt.
Nach
Erreichen
der
Auslaufrille der
gespielten
Schallplatte
er-
folgt
die
Rückführung des
Tonarmes
und
Abschaltung
des
Gerätes
selbsttätig. Wird
dagegen der Tonarm vor
Beendigung
des
Spieles
von der Schallplatte
abgehoben und von
Hand
zur
Stütze
geführt, löst der
Bolzen
des Segmentes
(216)
die
Rastung
der
Klinke
(171 )
so, daß der Schaltarm in
seine Ausgangsstellung zu-
rückgebracht
wird.
Dadurch unterbricht der
Netzschalter
die
Stromzuf
u
hr.
Stoppschaltung
Bei Betätigen des
Schalthebels in Stellung
"stop" wird
der Start-
schieber
(35)
f
rei, der
mittels der Zugfeder
(34)
in Richtung Kur-
venrad
gezogen wird. Dadurch
wird der Abstellhebel in den
Be-
reich des
Mitnehmers am Plattentellerritzel gebracht und damit
das Kurvenrad
(157)
angetrieben.
Der
Umlenkhebel
bleibt
in
seiner Stoppsteliung.
Schallplattenabwurf
Für das Stapeln
und
Abwerfen
der Schallplatten sind
je
nach
Mittelloch-Durchmesser (7 oder
38
mm) die
Wechselachse
AW
3
oder die
Abwurfsäule AS 12 vorgesehen.
Eingeleitet
wird der Abwurfvorgang durch die
Drehung des
Kur-
venrades
(157),
dessen
Abwurfkurve
(AK)
die
Abwurfwippe
(AW) und den Wechselbozen
i'16-7J
steuert (Fig.
1B)-
Die dabei entstehende Abwärtsbewegung
löst dann
über die
Wechselachse
oder
Abwurfsäule
den Abwurf
einEr Schallplatte
aus.
Abstell- und
Wechselvorgang
Die
Einleitung des Wechselvorganges nach Abspielen einer
Schall
platte und
die
Endausschaltung nach Abtasten
der
letzten Platte
eines Stapels werden
durch
den
Mitnehmer
{M)
des Plattenteller-
ritzels
(PR) und den
Abstellhebel
(A)
hervorgerufen.
Der
Abstellhebel
(A) wird
dabei
durch
die
Bewegung des Ton-
armes beim
Abspielvorgang
mit
Hilfe der
Abstellschiene
(179)
proportional
der
Rillensteigung an
den Mitnehmer
herangeführt.
Der
exzentrische Mitnehmer
drängt den
Abstellhebel
(A)
bei
jeder
Umdrehung zurück,
solange
der Vorschub
des Tonarmes
nur eine
Rillenbreite
beträgt
(Fig.
1
5 a).
Erst
die Auslaufrille
mit
ihrer größeren Steigung führt
den Ab-
stellhebel
(A) mit
größerem Hub an
den Mitnehmer heran.
so
daß
der Abstellhebel erfaßt und mitgenommen wird.
Das Kurvenrad
(i 57)
wird
dadurch aus der
O-Stellung
in Eingriff
mit dem
Ritzel des
Plattentellers gebracht
(Fig.
15
b).
Endabstellung
Die
Funktionen
Endabstellung
und
Wechselvorgang sind durch
die
Stellung
des
Umlenkhebels
bedingt.
Der
Umlenkhebel (U)
wird
nach
jedem
Startvorgang
oder
Plattenabwurf vom
Haupt-
hebel
(238)
in
die
Stoppstellung gebracht
(längeres Ende
des
Umlenkhebels
zur
Kurvenradmitte) (Fig.
18).
Beim nachfolgenden Plattenabwurf
wird
der
Umlenkhebel
(U)
von der
Abwurfwippe umgelenkt
(Startstellung),
so daß
der
Tonarm nach Abwurf der Platte einschwenken und auf
diese auf-
setzen
kann.
lst
nun keine
Schallplatte mehr
auf der
Achse,
bleibt diese
in
lhrer
Bewegung
nach unten verriegelt und die Ab-
wurfwippe
kann
den
Umlenkhebel
nicht
umschalten, er bleibt
in
seiner Stoppstellung
und bewirkt,
daß der
Tonarm
sich
auf
die
Stütze absenken
kann.
Beim
Einlaufen des Kurvenrades
(157)
in
die Null-Stellung
kann
die
Rolle (177)
des
Schaltarmes
(176)
in
die am Kurvenrad vor-
gesehene Aussparung einlaufen
und den
Netzschalter
(138)
be-
tät igen.
