Focal DIMENSION SUB Bedienungsanleitung Seite 17

DIMENSION SUB
B e d i e n u n g s a n l e i t u n g
17
5.2. Montageanleitung
1) Entfernen Sie sämtliche Gegenstände vom Untergestell, um die Installation nicht zu behindern.
2) Legen Sie die Soundbar Dimension auf den vorderen Rand Ihres TV-Möbels. Schließen Sie sämtliche gewünschten
Kabel (HDMI , optisches Kabel, RCA, Netzkabel) an die Lautsprecherleiste Dimension an, mit Ausnahme des Kabels
TM
zwischen der Soundbar und dem Dimension Sub.

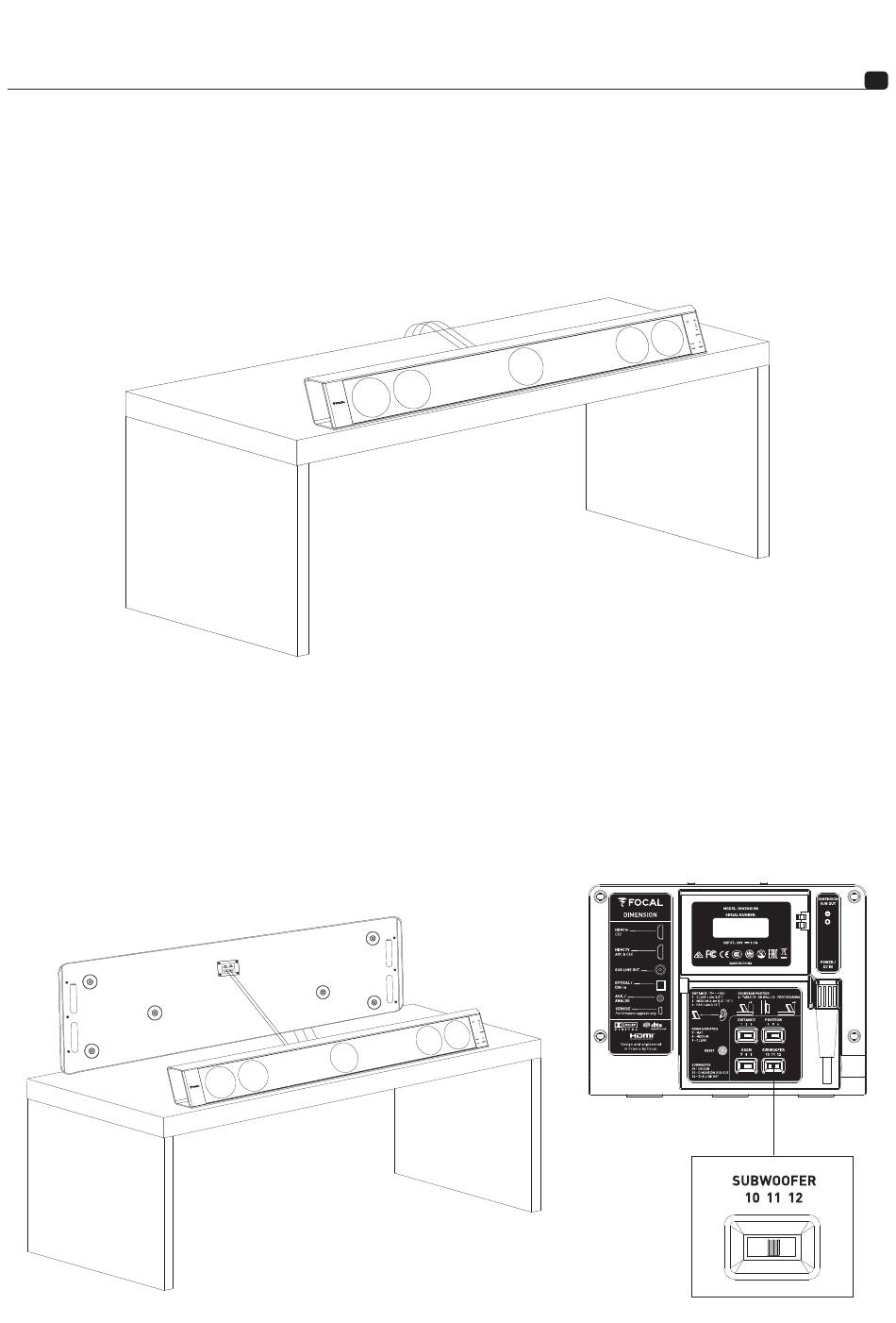

3) Stellen Sie den Dimension Sub so auf den hinteren Rand des Möbels wie in nachstehender Abbildung zu sehen.
4) Schließen Sie mit dem im Lieferumfang enthaltenen Audiokabel unter Beachtung der Polarität den Dimension
Sub an die Soundbar Dimension an.
5) Überprüfen Sie, dass der Konfigurationsschalter „SUBWOOFER" der Soundbar auf der Position 11 – „DIMENSION
SUB OUT" steht.
