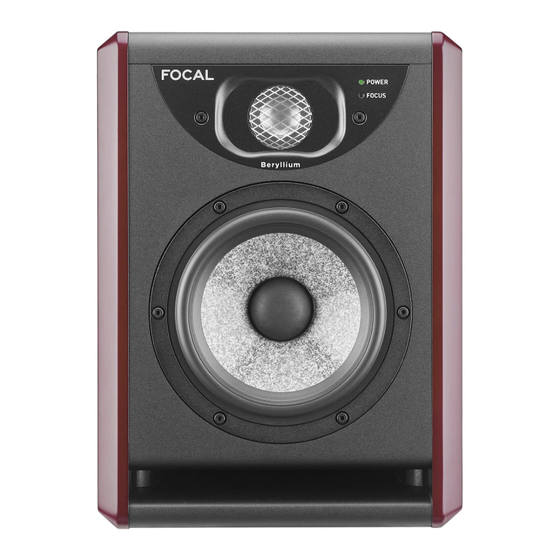

Focal ST6 SOLO6 Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. Focal Anleitungen
  4. Subwoofer
  5. ST6 SOLO6
  6. Gebrauchsanleitung
Focal ST6 SOLO6 Gebrauchsanleitung

Focal ST6 SOLO6 Gebrauchsanleitung

Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 36

Quicklinks

Diese Anleitung herunterladen
ST6
SOLO6 | TWIN6 | TRIO6 | SUB12

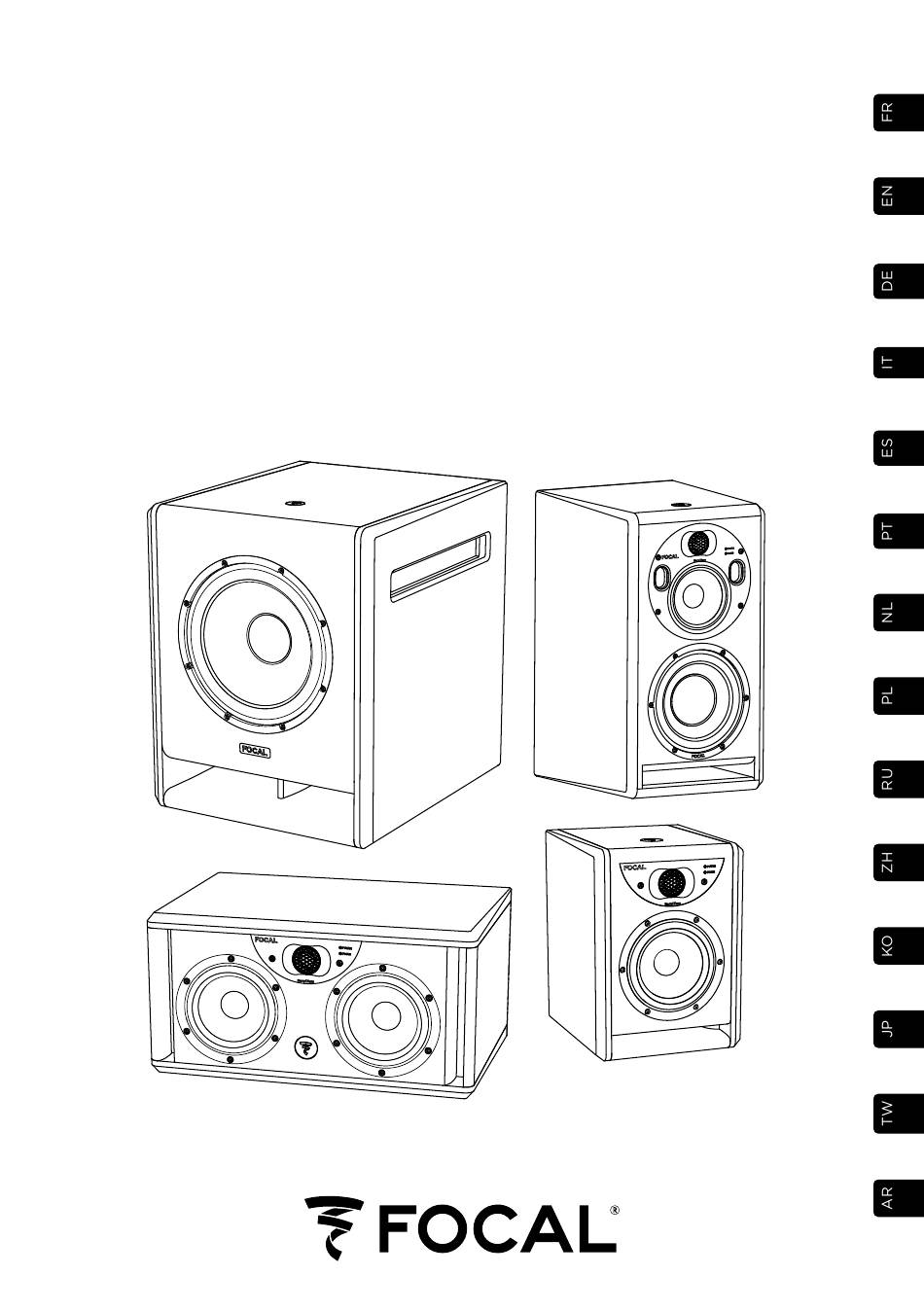

Manuel d'utilisation / User Manual / Gebrauchsanleitung /
