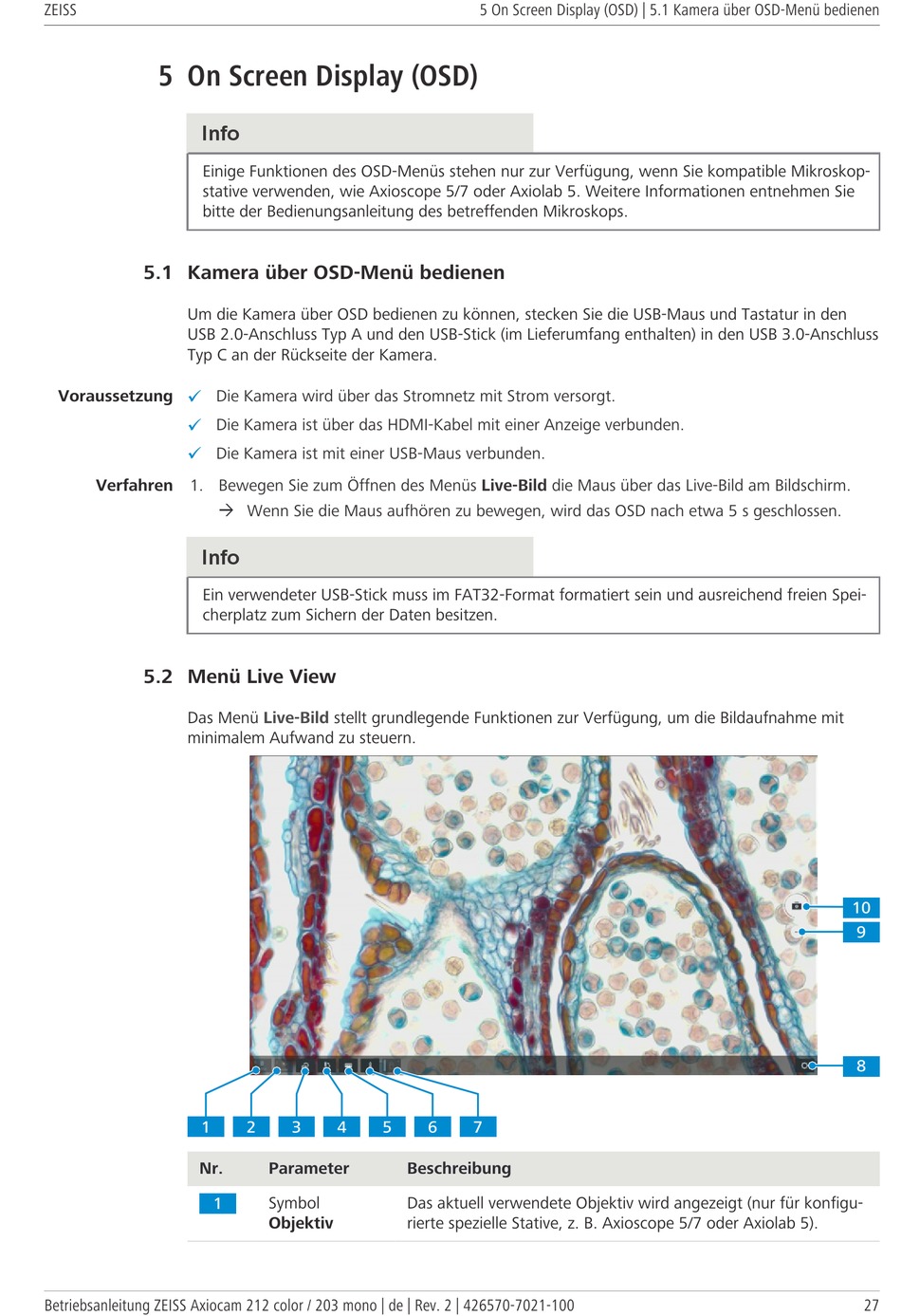

5 On Screen Display (OSD)
Info
Einige Funktionen des OSD-Menüs stehen nur zur Verfügung, wenn Sie kompatible Mikroskop-
stative verwenden, wie Axioscope 5/7 oder Axiolab 5. Weitere Informationen entnehmen Sie
bitte der Bedienungsanleitung des betreffenden Mikroskops.
5.1 Kamera über OSD-Menü bedienen
Um die Kamera über OSD bedienen zu können, stecken Sie die USB-Maus und Tastatur in den
USB 2.0-Anschluss Typ A und den USB-Stick (im Lieferumfang enthalten) in den USB 3.0-Anschluss
Typ C an der Rückseite der Kamera.
Voraussetzung
ü
ü
ü
Verfahren
1. Bewegen Sie zum Öffnen des Menüs Live-Bild die Maus über das Live-Bild am Bildschirm.
Info
Ein verwendeter USB-Stick muss im FAT32-Format formatiert sein und ausreichend freien Spei-
cherplatz zum Sichern der Daten besitzen.
5.2 Menü Live View
Das Menü
minimalem Aufwand zu steuern.
1
Nr.
1
Betriebsanleitung ZEISS Axiocam 212 color / 203 mono | de | Rev. 2 | 426570-7021-100
Die Kamera wird über das Stromnetz mit Strom versorgt.
Die Kamera ist über das HDMI-Kabel mit einer Anzeige verbunden.
Die Kamera ist mit einer USB-Maus verbunden.
à
Wenn Sie die Maus aufhören zu bewegen, wird das OSD nach etwa 5 s geschlossen.
Live-Bild
stellt grundlegende Funktionen zur Verfügung, um die Bildaufnahme mit
2
3
4
5
Parameter
Symbol
Objektiv
5 On Screen Display (OSD) | 5.1 Kamera über OSD-Menü bedienen
6
7
Beschreibung
Das aktuell verwendete Objektiv wird angezeigt (nur für konfigu-
rierte spezielle Stative, z. B. Axioscope 5/7 oder Axiolab 5).
10
9
8
27
