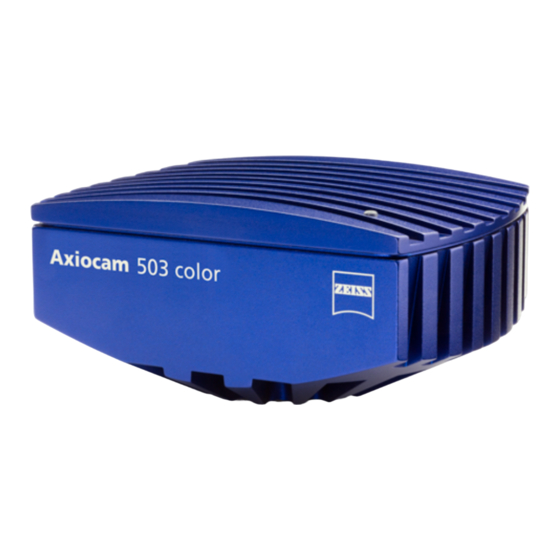

- Seite 1 Handbuch Axiocam 503 color/mono Mikroskop-Kamera...
- Seite 2 Fehlen einer besonderen Erklärung, dass solche Namen von den einschlägigen, dem Schutz dienenden Gesetzen und Vorschriften ausgenommen sind und daher allgemein verwendet werden können. Softwareprogramme bleiben in vollem Umfang Eigentum von ZEISS. Programme, Dokumentationen und nachträgliche Ergänzungen dürfen ohne Einholung einer vorherigen schriftlichen Genehmigung von ZEISS Dritten nicht zugänglich gemacht werden und –...
-
Seite 3: Inhaltsverzeichnis
Software & Kameratreiber installieren Hilfe bei Problemen 24 Software 7.1.1 Die Kamera erscheint nicht als auswählbare Kamera 7.1.2 Sie sehen kein Bild von der Kamera 7.1.3 Das Bild hat einen Farbstich Hardware 7.2.1 Vibrationen Handbuch Axiocam 503 color/mono | V 3.0 de 06/2016... - Seite 4 Inhalt Wartung 26 Optisches System Reinigung Infrarotfilter / Schutzglas Entsorgung und Recycling 27 Handbuch Axiocam 503 color/mono | V 3.0 de 06/2016...
-
Seite 5: Zu Diesem Handbuch
Kamera anschließen In diesem Kapitel finden Sie eine ausführliche Anleitung zum Anschluss und Inbetriebnahme der Kamera. Software & Hier erfahren Sie, wie Sie ZEISS Software und Kameratreiber installieren Kameratreiber installieren. Hilfe bei Problemen In diesem Kapitel haben wir für Sie einige Lösungsvorschläge zu verschiedenen Problemen... -
Seite 6: Verwendung Von Sicherheitshinweisen
| 1.3 Formatierungen & Textkonventionen Zeichenformat "Fett" Steht für Texte, die in der Software benutzt werden, wie Bezeichnungen von Oberflächenelementen (z.B. Schaltflächen, Abschnitte, Werkzeuge, Menüs), Schaltflächenbezeichnungen von Geräten und Produktbezeichnungen (z.B. MTB 2011). Handbuch Axiocam 503 color/mono | V 3.0 de 06/2016... - Seite 7 Web-Links erscheinen in blauer Schriftfarbe. Um die Webseite aufzurufen, klicken Sie auf den Link. Im Falle, dass Sie nicht mit dem Internet verbunden sind, stellen Sie sicher, dass Sie vor dem Öffnen des Web-Links eine Internet-Verbindung herstellen. Handbuch Axiocam 503 color/mono | V 3.0 de 06/2016...
-
Seite 8: Sicherheit
| 2.1 Sicherheitshinweise Die Axiocam 503 wurde von ZEISS gemäß den Vorschriften von CE gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, beachten Sie die Sicherheitshinweise, die in diesem Handbuch enthalten sind. Für Schäden, die aufgrund der Nichtbeachtung der Sicherheitshinweise entstehen,... -
Seite 9: Haftungsbegrenzung
Speichermedium. Es ist sonst nicht auszuschließen, dass auf diese Daten in Folge von Bedienungsfehlern oder auftretenden Hardwaredefekten nicht mehr zugegriffen werden kann. ZEISS übernimmt in diesem Fall keinerlei Haftung für Folgeschäden, die aufgrund fehlender oder mangelhafter Datensicherung entstanden sind. -
Seite 10: Technische Daten
< 0,06 e-/p/s bei 18 °C Sensortemperatur Kühlung Geregelte Peltier-Kühlung (Stromversorgung über USB3,0 und 2.0 verbunden), Delta-T 20° C, Sensor Temperatur 18°C Dunkelstromkompen Digitale Dunkelstrom-Kompensation für optimale Low- sation Light Performance bei langen Belichtungszeiten, automatische Hot-Pixel Korrektur Handbuch Axiocam 503 color/mono | V 3.0 de 06/2016... - Seite 11 Ca. 17 MB pro Vollbild mit 1936 x 1460 Pixels bei 3 x 14 Bit/Pixel (36 Bit Farbtiefe) Axiocam 503 mono: Ca. 5,6 MB pro Vollbild mit 1936 x 1460 Pixels bei 14 Bit/Pixel Handbuch Axiocam 503 color/mono | V 3.0 de 06/2016...
- Seite 12 +5° ... +35° Celsius gen Betrieb max. 80% relative Luftfeuchtigkeit, nicht kondensierend, freie Luftzirkulation erforderlich Umgebungsbedingun -15° ... +60° Celsius gen Lagerung 90% relative Luftfeuchtigkeit bei 40° Celsius, 80% relative Luftfeuchtigkeit bei +20° Celsius, nicht kondensierend Handbuch Axiocam 503 color/mono | V 3.0 de 06/2016...
-
Seite 13: Binning-Modi Und Bildrate
H x V Modus FPS @ 1ms 1936 x 1460 Color/Mono 968 x 728 Mono 640 x 484 Color/Mono 480 x 364 Mono 384 x 292 Color/Mono 1936 x 1080 Color/Mono 1936 x 512 Color/Mono Handbuch Axiocam 503 color/mono | V 3.0 de 06/2016... -
Seite 14: Live-Bildrate
3 Technische Daten | 3.1 Axiocam 503 color/mono 3.1.2 Live-Bildrate Axiocam 503 color Maximalwerte bei optimalen Einstellungen, Color Enhancement Off: Bildrate Binningfaktor/Modus Auflösung/Pixel 38 Bilder/s 1 / langsam 1936 x 1460 75 Bilder/s 3 / mittel 640 x 484 93 Bilder/s 5 / schnell... - Seite 15 3 Technische Daten | 3.1 Axiocam 503 color/mono Axiocam 503 mono Abb. 3.2: Spektrale Empfindlichkeit Axiocam 503 mono Handbuch Axiocam 503 color/mono | V 3.0 de 06/2016...
-
Seite 16: Lieferumfang
4 Lieferumfang 4 Lieferumfang Inhalt Bestellnummer 1 x Axiocam 503 color Kamera oder 426558-0000-000 1 x Axiocam 503 mono Kamera 426559-0000-000 1 x USB Doppelkabel zur Spannungsversorgung (USB 2.0, schwarz) und Datenübertragung (USB 3.0, blau) 1 x PCI Express Schnittstellenkarte mit 4 x USB 3.0 Anschlüssen... -
Seite 17: Kamera Anschließen
| 5.1 Übersicht Kamera Kameraanschlüsse Abb. 5.1: Kamera-Rückseite Nummer Beschreibung Triggeranschluss USB 2.0 - Anschluss zur Stromversorgung und Kühlung USB 3.0 - Anschluss zur Übertragung von Bild- und Steuerdaten und Stromversorgung ¼“ Foto-Gewinde (Stativ-Anschluss) Handbuch Axiocam 503 color/mono | V 3.0 de 06/2016... -
Seite 18: Schnittstellenkarte Einbauen
Verbinden Sie die Schnittstellenkarte mit der Stromversorgung (SATA- oder Molex-Verbindung). Stecken Sie die Schnittstellenkarte in den dafür vorgesehenen Steckplatz des PCs. Schließen Sie den PC. Sie können die Kamera nun mit der USB-Schnittstelle am PC verbinden, siehe Kamera an PC anschließen. Handbuch Axiocam 503 color/mono | V 3.0 de 06/2016... -
Seite 19: Kamera Auf Mikroskop Montieren
Kamera-Adapter 60N-C 2/3" 0,63x 426113-0000-000 HINWEIS Garantieverlust Die Axiocam 503 color wird mit einem eingebauten Infrarot-Sperrfilter ausgeliefert. Die Axiocam 503 mono wird mit einem eingebauten BK7 Schutzglas ausgeliefert. Dadurch werden die Kameras vor Staub und Verschmuztung geschützt und Bildstörungen reduziert. -
Seite 20: Kamera An Pc Anschließen
In diesem Kapitel erfahren Sie, wie Sie das Triggerkabel (optional erhältlich) mit der Kamera und der SVB (Signalverteilerbox) verbinden. Abb. 5.2: Triggerkabel (schematisch) Nummer Beschreibung Trigger (Trigger-In) GPO 0 (Trigger Out, für Belichtungszeit inkl. Predelay, entspricht Verschluss-Steuerung) GPO 1 (Trigger Ready, entspricht Auslesezeit) Handbuch Axiocam 503 color/mono | V 3.0 de 06/2016... - Seite 21 Abb. 5.3: Rückseite Signalverteilerbox (SVB) Stecken Sie den Anschluss GPO 0 (2) in die Buchse Trigger In 1 der SVB (Signalverteilerbox). Stecken Sie den Anschluss GPO 1 (3) in die Buchse Trigger In 2 der SVB (Signalverteilerbox). Handbuch Axiocam 503 color/mono | V 3.0 de 06/2016...
-
Seite 22: Led-Statusanzeige
USB 3.0 - Schnittstelle Kamera an USB 2.0 - Schnittstelle PC angeschlossen Stromversorgung für Kühlung (USB 2.0 Stecker) nicht angeschlossen Stromversorgung angeschlossen, kein Treiber geladen, Kamera noch nicht initialisiert Keine Stromversorgung oder Software beendet (Kamera im Power Down Mode) Handbuch Axiocam 503 color/mono | V 3.0 de 06/2016... -
Seite 23: Software & Kameratreiber Installieren
¢ Voraussetzungen Damit Sie mit der Axiocam 503 Bilder am PC aufnehmen können, müssen Sie ZEISS Software installieren (z.B. ZEN oder AxioVision). Die Software befindet sich auf der mitgelieferten DVD. Die Kameratreiber werden automatisch während der Installation der Software installiert. -
Seite 24: Hilfe Bei Problemen
Stellen Sie sicher, dass der Weißabgleich korrekt durchgeführt wurde. Falls benötigt, wiederholen Sie ihn. ¢ Überprüfen Sie die Farbtemperatur-Einstellungen Ihre Monitors. Reduzieren Sie diese ggf. auf den niedrigsten einstellbaren Wert (meist 5200 k). Bei monochromen Kameras: Handbuch Axiocam 503 color/mono | V 3.0 de 06/2016... -
Seite 25: Hardware
Plötzliche Stöße, Vibrationen oder bewegte Objekte können während der Aufnahme zu einer Beeinträchtigung der Bildqualität und Änderungen der Lichtintensität während der Belichtungszeit führen. ¢ Vermeiden Sie Stöße und/oder verwenden Sie eine Vorrichtung zur Schwingungsdämpfung am Mikroskop. ¢ Wiederholen Sie die Aufnahme. Handbuch Axiocam 503 color/mono | V 3.0 de 06/2016... -
Seite 26: Wartung
Einfluss auf die Bildqualität. Falls sich Staub auf der Außenseite des Infrarotfilters oder des Schutzglases befindet, entfernen Sie diesen mit einem weichen Pinsel oder optischer Watte vorsichtig. Benutzen Sie kein Leitungswasser zur Reinigung des Infrarotfilters, sondern nur geeignete optische Reinigungslösung. Handbuch Axiocam 503 color/mono | V 3.0 de 06/2016... -
Seite 27: Entsorgung Und Recycling
Das Produkt und seine Zubehörkomponenten entsprechen den EU-Richtlinien 2002/95/EG (RoHS) und 2002/96/EG (WEEE), soweit diese für dieses Produkt zutreffen. ¢ ZEISS hat einen Rücknahme- und Recyclingprozess installiert, der die sachgerechte Verwertung gemäß den oben genannten EU-Richtlinien übernimmt. ¢ Wenden Sie sich für Details der Entsorgung bzw. des Recyclings an Ihre zuständige ZEISS Vertriebs-/Serviceorganisation. - Seite 28 Carl Zeiss Microscopy GmbH Carl-Zeiss-Promenade 10 07745 Jena, Germany microscopy@zeiss.com www.zeiss.com/microscopy Carl Zeiss Microscopy GmbH Königsallee 9-21 37081 Göttingen Deutschland ZEISS behält sich das Recht vor dieses Dokument ohne Hinweise zu ändern. © Jena 2016 Carl Zeiss Microscopy GmbH - alle Rechte vorbehalten...
