Behringer EUROLIGHT FLOOD PANEL FP150 Bedienungsanleitung Seite 56

110
FLOOD PANEL FP150
デバイスの制御
電源接続
AC
Power Cord
本照明機器はインライン ヒューズホルダー付きソケットの
警告：
電源接続をおこなう際、 必ず 電源はすべてオフにしてください。
AC
全ユニットの合計電流が、 電源サプライのキャパシティを超えないようにしてください。
AC
調光器と併用しないでください。
電源サプライは接地の必要があり、 照明ユニットへの電源接続は必ず
AC
インラインヒューズのチェックおよび交換は、 電源接続を外した状態でおこなってください。
機器の制御
本機器は次の方法で制御します：
スタンドアローン
1.
マスター／スレーブ
2.
コントロール
3. DMX
リモートコントロール
4. IR
スタンドアローン
機器を コントローラー無しに、 単体で使用可能
DMX
メニューより、 のプリセットカラーから選択
1. COLO 17
メニューより、 モードを選択
2. AUTO Auto
メニューより、 の自動プログラムドショーから選択
3. PROG 16
メニューより、 内蔵ショーのサウンドアクティベーションを選択
4. SOUN
メニューより、 カスタマイズカラーとストロボ周波数を選択
5. MANU

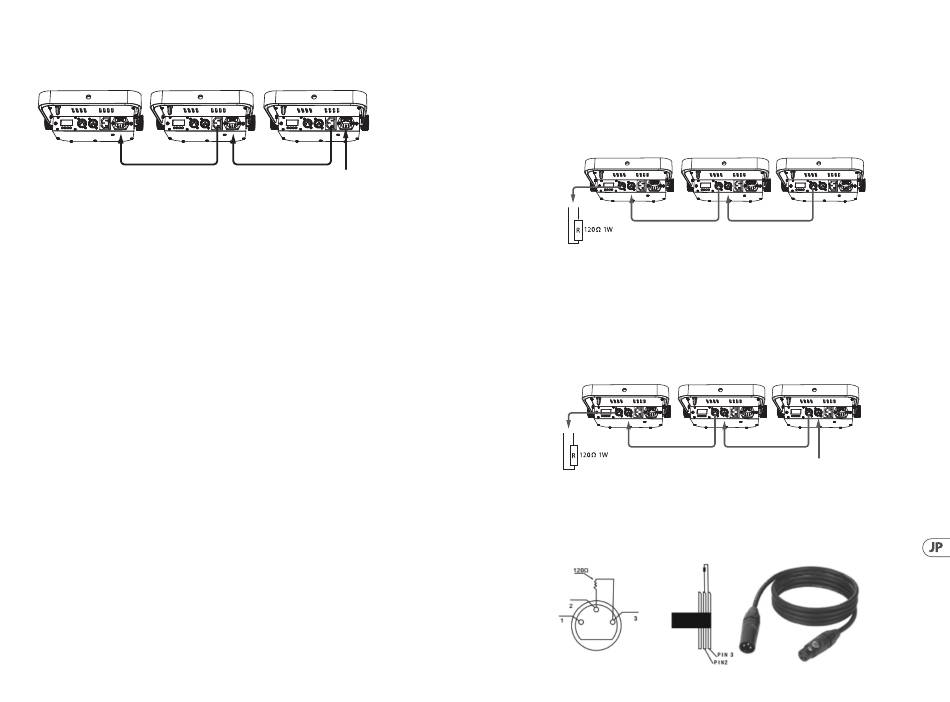

マスター／スレーブ コントロール
機器を、 コントロールの項の解説にしたがい、
1. DMX
接続するのは ユニット以下にしてください。
32
マスターユニットを次の要領で設定：
2.
第一の機器の を押す
MENU
2.1.
を押す
2.2. ENTER
および を使用して を選択
2.3. UP DOWN MAST
（現在、 第一のユニットがマスター） を押す
2.4. ENTER
を押し、
2.5. MENU COLO, AUTO, PROG, SOUN, MANU
を押す
2.6. ENTER
秒の非アクティブ状態の後、 ショーモードが有効になります
2.7. 5-10
Power Cord From AC Mains
IEC AC 電源入力を使用。
ピン式電源コードを使用してください。
3
ケーブルで接続します。 注意：干渉を防ぐため、 一度に
DMX
モードのいずれかを選択
スレーブユニットの設定：
3.
を押し （全スレーブユニットで同じ動作を使用） を選択
3.1. MENU MASL
を押す
3.2. ENTER
次に および を使用して を選択
3.3. UP DOWN SLAV
を押して確定
3.4. ENTER
SLAVE
Pin 2 Pin 3
DMX Cable
コントロール
DMX
コントローラーを使用して機器を制御するには 、
DMX
レスコードを設定し （アドレスコードの範囲は
1-512
ョンは または チャンネルです。
5 8
コントローラーの出力ポートを第一の機器の
1. DMX
入力ポートを接続し、 という要領で、 全てのユニットを接続します。
DMX
各機器の メニューで、 お使いの コントローラーとマッチするアドレスコードを入力します。
2. ADDR DMX
メニューで、 ご使用のコントローラーや用途に応じて、
3. CHAN
コントローラーによる機器の制御が可能な状態になりました。
4. DMX
Pin 2 Pin 3
DMX Cable
リモートコントロール （別売り）
IR
インストールプロセス中、 信号線が長距離に敷設されている場合やダンスホールなどの騒音のある環境では、
端子 （ループ接続） を使用することをお勧めします。 これにより、 電気ノイズによるデジタル制御信号への干渉を軽
減できます。
ターミネーターは、 シンプルな コネクタで、 ピン
DMX XLR
ーを最後のデバイスの 出力ポートに挿入してください。 詳細は以下の図をご参照ください。
XLR
Quick Start Guide
SLAVE MASTER
DMX Cable
（アドレス） メニューを使用して各機器の
ADDRESS
） 、 機器が 信号を受信できるようにします。
DMX DMX
入力ポートと接続し、 出力ポートと第二の機器の
DMX DMX
または チャンネルのいずれかを選択します。
5 8
DMX Cable
From DMX Controller
と が の抵抗器に接続されています。 ターミネータ
2 3 120 Ω
111
のアド
DMX
オペレーシ
DMX
