FLOOD PANEL FP150
Styra Enheten
AC Power Connections
Power Cord
I belysningsenheten används ett IEC-växelströmsingångsuttag med inline-säkringshållare.
VARNING!
Säkerställ att all växelström är avstängd innan du gör strömförsörjningsanslutningar.
Säkerställ att den sammanlagda strömförbrukningen för alla enheter inte överstiger kapaciteten hos växelströms-strömförsörjningen.
Använd inte med dimmrar
Växelströms-strömförsörjningen måste vara jordad, och för strömförsörjningsanslutningen till belysningsenheten måste en strömkabel
med tre stift användas.
Strömförsörjningen måste kopplas från före kontroll eller byte av inline-säkringen.
Styra enheten
Enheten kan styras på följande sätt:
1. Fristående
2. Master/slav
3. DMX-styrning
4. IR-fjärrkontroll
Fristående
Enheten kan användas fristående, utan en DMX-ljusmixer
1. Använd COLO-menyn för att välja bland 17 förinställda färger
Använd AUTO-menyn för att välja Auto-läge
2.
Använd PROG-menyn för att välja bland 16 automatiska förprogrammerade shower
3.
Använd SOUN-menyn för att välja ljudaktivering av de interna showerna
4.
Använd MANU-menyn för att välja anpassad färg och stroboskopfrekvens
5.
Master-/slavstyrning

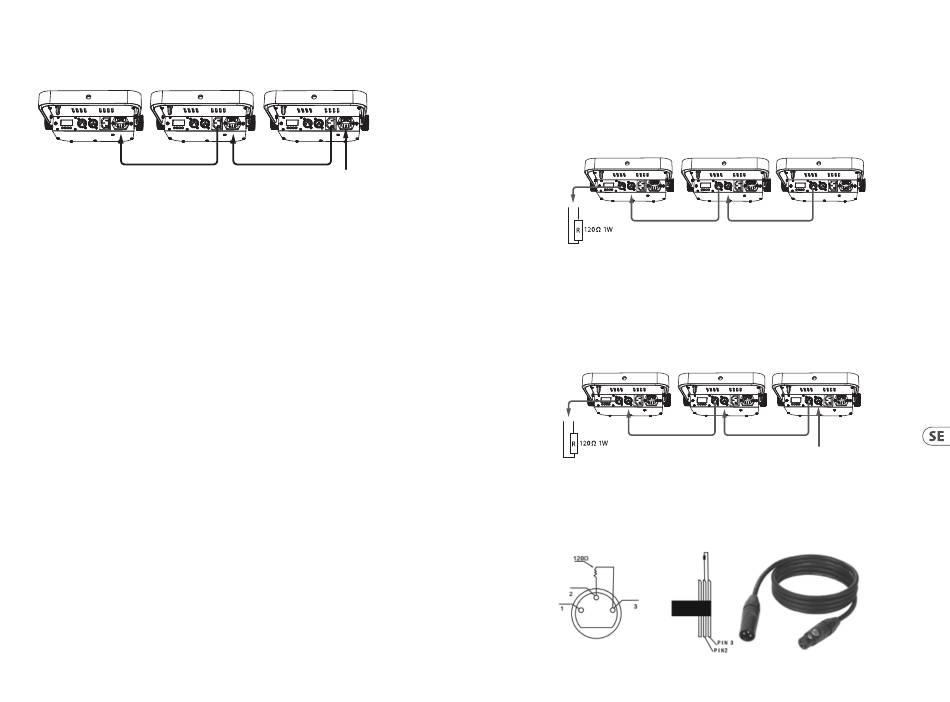

1. Anslut enheten/-erna med DMX-kabel/-kablar på det sätt som visas i avsnittet DMX-styrning.
Obs! För att förebygga störningar, anslut mindre än eller lika med 32 enheter samtidigt.
2. Ställ in master-enheten:
2.1. Tryck på MENU för den första enheten
2.2. Tryck på ENTER
2.3. Använd UPP och NED för att välja MAST
2.4. Tryck på ENTER (nu är den första enheten master-enhet)
2.5. Tryck på MENU och välj ett COLO-, AUTO-, PROG-, SOUN-, MANU-läge
2.6. Tryck på ENTER
2.7. Efter 5–10 sekunders inaktivitet kommer show-läget att aktiveras
Power Cord From AC Mains
3. Ställ in slavenheten/-erna:
3.1. Tryck på MENU och välj MASL (använd samma åtgärd på alla slavenheter)
3.2. Tryck på ENTER
3.3. Använd sedan UPP och NED för att välja SLAV
3.4. Tryck på ENTER för att bekräfta
SLAVE
Pin 2 Pin 3
DMX Cable
DMX-styrning
För användning av en DMX-ljusmixer för att styra enheterna används ADDRESS-menyn för inställning av DMX-adresskoden för varje enhet
(adresskodintervallet är 1–512) så att enheterna kan ta emot DMX-signalen. DMX kan användas med fem eller åtta kanaler.
1. Anslut utgångsporten på din DMX-ljusmixer till DMX-ingångsporten på den första enheten, och anslut DMX-utgångsporten till
DMX-ingångsporten på den andra enheten, och så vidare, tills alla enheter är anslutna
2. På ADDR-menyn för varje enhet anger du den adresskod som matchar din DMX-ljusmixer
3. På CHAN-menyn väljer du bland fem eller åtta kanaler, beroende på din mixer eller beroende på vad du föredrar
4. DMX-ljusmixern kan nu styra enheterna
Pin 2 Pin 3
DMX Cable
DMX-anslutning kräver terminal (slingkoppling)
Under installationsprocessen – om signalledningen dras en lång sträcka, eller i en miljö där det förekommer mycket störningar, till
exempel en danslokal – rekommenderas användning av en DMX-terminal (slingkoppling). Detta kan minska störningar av den digitala
styrsignalen genom elektriskt brus.
DMX-avslutaren består av en enkel XLR-kontakt med stift 2 och 3 anslutna till ett 120 Ω-motstånd. Sätt in avslutaren i XLR-utgångsporten
på den sista enheten – se figuren nedan.
Quick Start Guide
SLAVE MASTER
DMX Cable
DMX Cable
From DMX Controller
