8.5.2

Schutzklassen

Übersicht der Schutzklassen
Die Schutzklassen sind für alle elektrischen Betriebsmittel übergeordnet in
DIN EN 61140:2016-11 (VDE 0140-1:2016-11) festgelegt.
Es gibt vier Schutzklassen für elektrische Betriebsmittel, wobei nur die
Schutzklassen eins bis drei in der EU und anderen Industriestaaten zugelassen
sind.
Die Schutzklasse ist von der mit der IP (International Protection nach IEC 60529)
klassifizierten Schutzart zu unterscheiden. Während Schutzklassen Maßnahmen
definieren, die gegen berührungsgefährliche Spannungen schützen, beschreiben
die IP - Schutzarten den Schutzgrad des Gehäuses gegen Berührung,
Fremdkörper und Wasser.

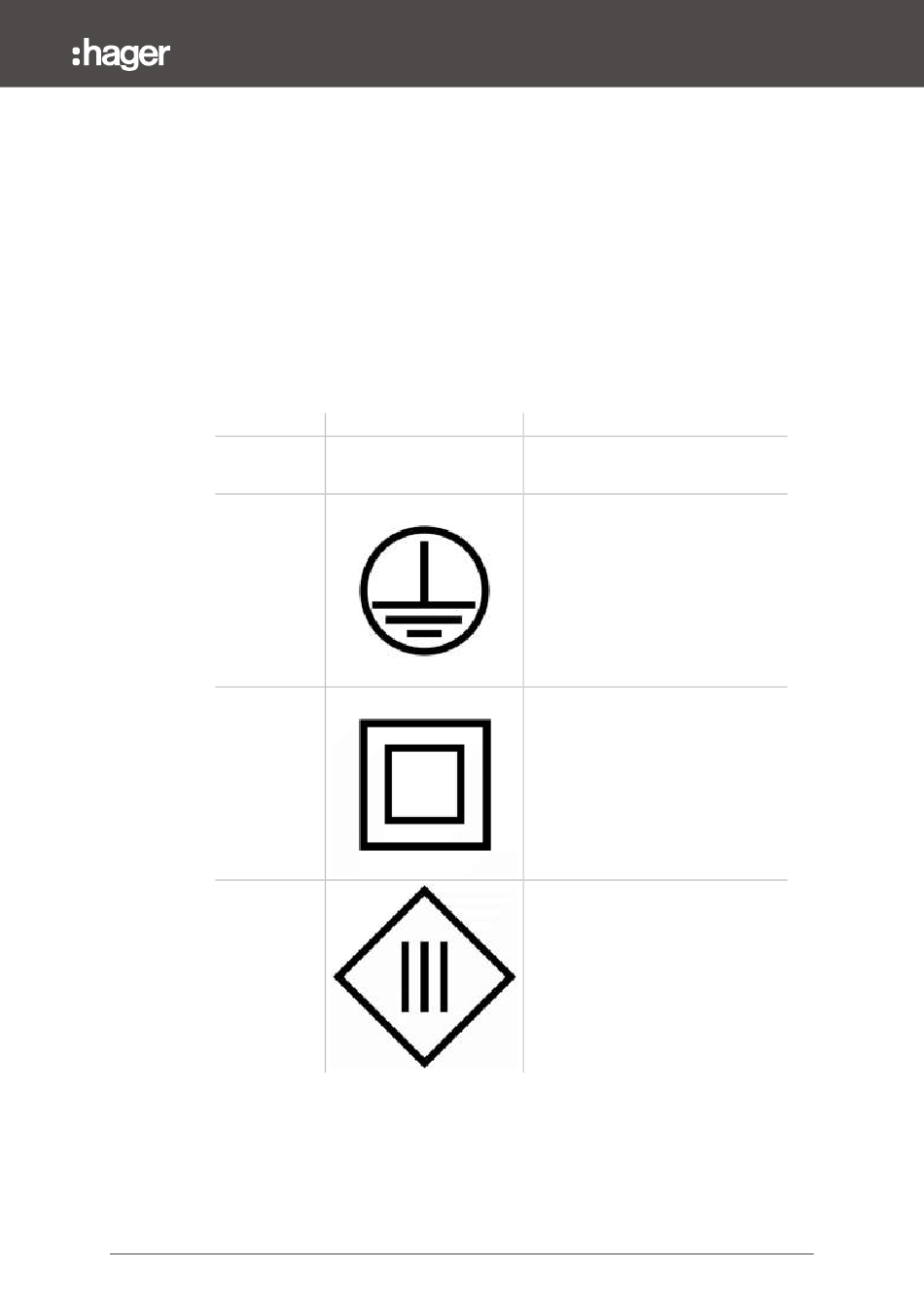

Schutzklasse
0
I
II
III
Technische Änderungen vorbehalten
Symbol
(kein Symbol)
Technischer Anhang
Beschreibung
Als Basisschutz dient nur die Basisiso-
lierung, ohne Vorrichtung für Fehler-
schutz.
Als Basisschutz wird eine Basisisolie-
rung und für den Fehlerschutz eine
Schutzleiterverbindung eingesetzt. Das
heißt, alle leitfähigen Gehäuseteile eines
Betriebsmittels müssen mit einem
Schutzleitersystem verbunden sein.
Bewegliche Geräte besitzen einen
Schutzkontaktstecker, dieser muss so
angeordnet sein, dass im Falle eines
Fehlers, der Schutzleiter als letzter un-
terbrochen wird.
Als Basisschutz wird eine Basisisolie-
rung eingesetzt und für den Fehler-
schutz wird eine zusätzliche Isolierung
verwendet. Die Schutzklasse II wird
auch Schutzisolierung genannt, die leit-
fähigen Gehäuseteile haben keinen An-
schluss an den Schutzleiter. Bewegliche
Geräte haben keinen Schutzkontaktste-
cker, es werden nur Stecker verwendet
die keinen Schutzkontakt besitzen.
Als Basisschutz dient die Kleinspan-
nung, jedoch gibt es keine Vorkehrung
für den Fehlerschutz. Betriebsmittel die
mit Kleinspannung arbeiten, benötigen
wie bei Schutzklasse II eine verstärkte
oder doppelte Isolierung. Die Schutz-
kleinspannung (SELV) beträgt bei
Wechselspannung max. 50 V und bei
Gleichspannung max. 120 V.
