hager univers N Systemhandbuch Seite 296

Bausätze
3. PE - Abgriff über Messingschienen
Die Montageplatten sind mit zusätzlichen Löchern zur Aufnahme des
PE - Sammelschienenträgers UM01F vorgerüstet.

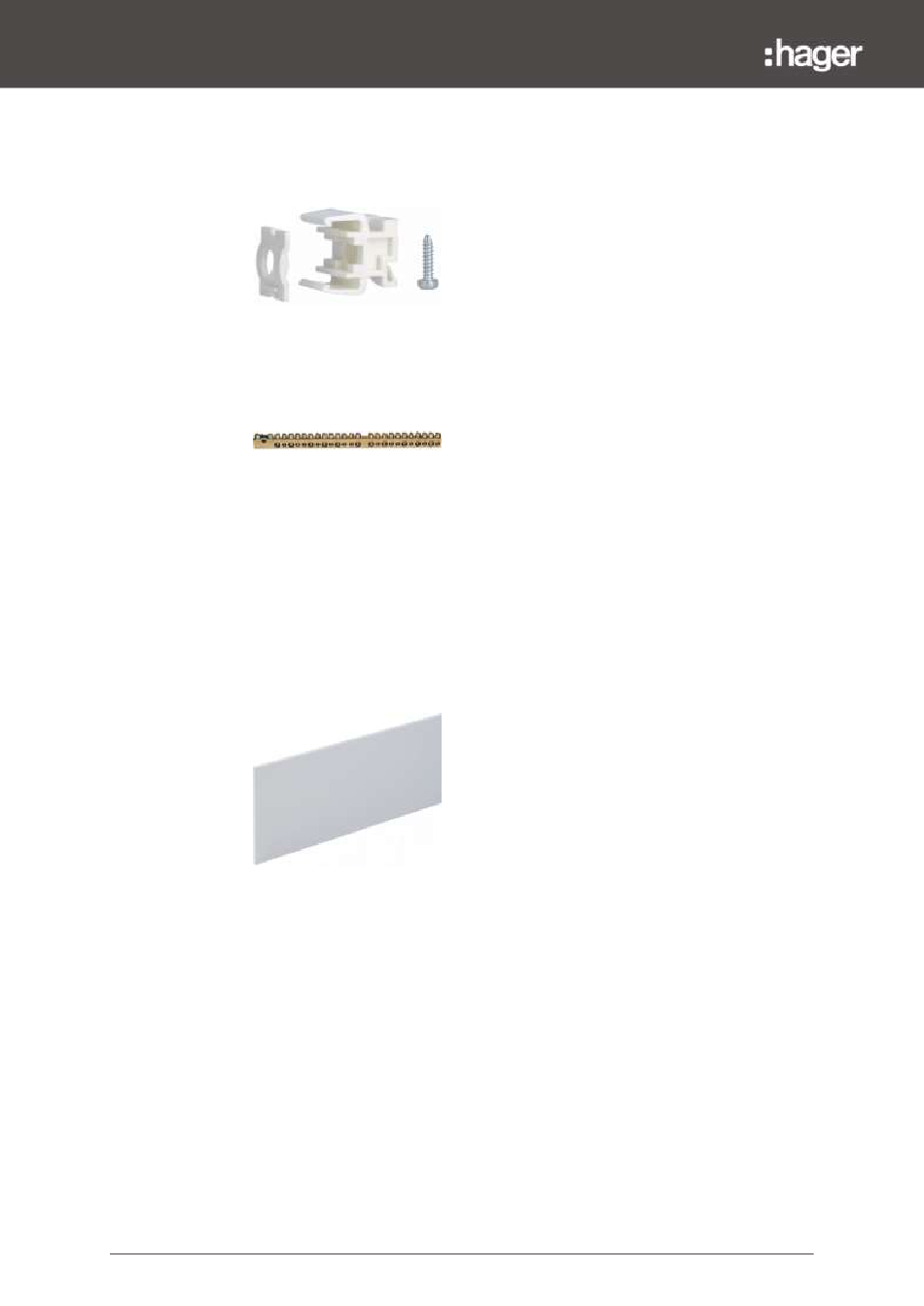

PE - Sammelschienenträger UM01F
Dieser PE - Sammelschienenträger ist vorbereitet zur Aufnahme verschiedener
Messingschienen mit Schrauben zur Aufnahme der PE - Leiter. Im Zubehör
stehen verschiedene Messingschienen in verschiedenen Längen und Anzahl
Klemmstellen zur Verfügung (K158, K159, K160F, K162F).
Messingschiene
Zur Montage wird der PE - Sammelschienenträger UM01F mittels einer
selbstschneidenden univers N Blechkerbschraube 4,2 x 9 mm auf die
Montageplatte geschraubt. Zur Befestigung der Messingschienen müssen in dem
Bereich, in dem die Sammelschienenträger sitzen, die vormontierten Schrauben
entfernt werden. Im Anschluss wird die Messingschiene eingelegt und mittels des
Oberteils des Sammelschienenträger UM01F fixiert.
Rückseitige Isolierplatte
Um das Tertio - Sammelschienensystem von hinten berührungssicher abdecken
zu können, ist es möglich eine rückseitige Isolierplatte zu montieren. Diese ist im
Zubehör unter der Bestellnummer KN070 erhältlich.
Isolierplatte KN070
Zur Montage muss die Isolierplatte auf die passende Länge zugeschnitten
werden und dann in die entsprechenden Führungsschlitze am Unterteil des
Tertio-Sammelschienenträgers eingeschoben werden.
