P a r a m e t e r
F o l g e n d e P a r a m e t e r s i n d d u r c h A n k l i c k e n m i t d e r M a u s e i n s t e l l b a r :

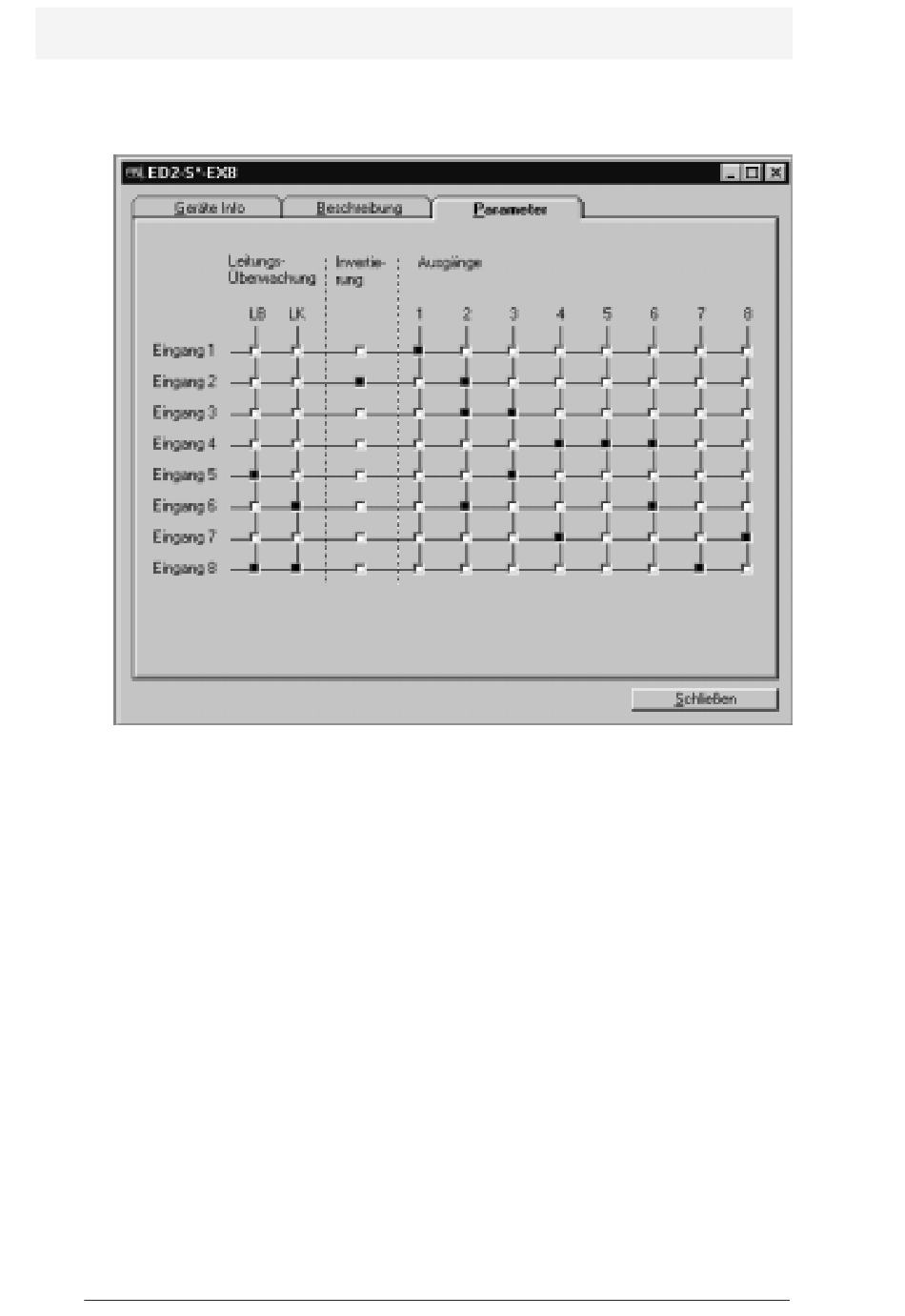

• Z u o r d n u n g E i n g a n g z u A u s g a n g ( s c h w a r z e s R e c h t e c k i m S c h n i t t p u n k t d e r e n t -
s p r e c h e n d e n L i n i e n ) :
- I n d e r W e r k s e i n s t e l l u n g i s t j e d e r E i n g a n g d e m A u s g a n g m i t d e r g l e i c h e n N u m -
m e r z u g e o r d n e t , i n d e r A b b i l d u n g z . B . E i n g a n g 1 z u A u s g a n g 1 .
- E s i s t m ö g l i c h , e i n e n E i n g a n g e i n e m A u s g a n g m i t e i n e r a n d e r e n N u m m e r z u z u -
o r d n e n , i n d e r A b b i l d u n g z . B . E i n g a n g 8 z u A u s g a n g 7 .
- E s i s t m ö g l i c h , e i n e n E i n g a n g m e h r e r e n A u s g ä n g e n z u z u o r d n e n , i n d e r A b b i l -
d u n g z . B . E i n g a n g 7 z u A u s g a n g 4 u n d A u s g a n g 8 .
E i n S i g n a l a m E i n g a n g b e w i r k t i n d i e s e m F a l l e i n S i g n a l a n b e i d e n A u s g ä n g e n
( S i g n a l v e r v i e l f a c h u n g ; b e a c h t e n S i e a b e r g g f . d i e I n v e r t i e r u n g d e s A u s g a n g s ,
s i e h e u n t e n ) .
- E s i s t m ö g l i c h , e i n e m A u s g a n g m e h r e r e E i n g ä n g e z u z u o r d n e n , i n d e r A b b i l d u n g
z . B . E i n g a n g 3 u n d E i n g a n g 5 z u A u s g a n g 3 .
D a b e i h a n d e l t e s s i c h u m e i n e l o g i s c h e O D E R - V e r k n ü p f u n g : a m A u s g a n g s t e h t
e i n S i g n a l a n , w e n n a n m i n d e s t e n s e i n e m d e r E i n g ä n g e e i n S i g n a l a n s t e h t ( a n
e i n e m d e r E i n g ä n g e o d e r a n b e i d e n ; b e a c h t e n S i e a b e r g g f . d i e I n v e r t i e r u n g d e s
E i n g a n g s , s i e h e u n t e n ) .
