2.2
Montage
Die Tasten-Overlays sind mit einer durchsichtigen Schutzfolie versehen, die bei der
Übergabe an den Kunden entfernt werden kann. Ziehen Sie sie an einer oberen Ecke ab und
achten Sie darauf, dass Sie sie nicht nach außen, sondern nach unten ziehen, um ein
Abreißen des Overlays zu vermeiden.
DE-eZNT-Wi-T304 Installationsanleitung.docx

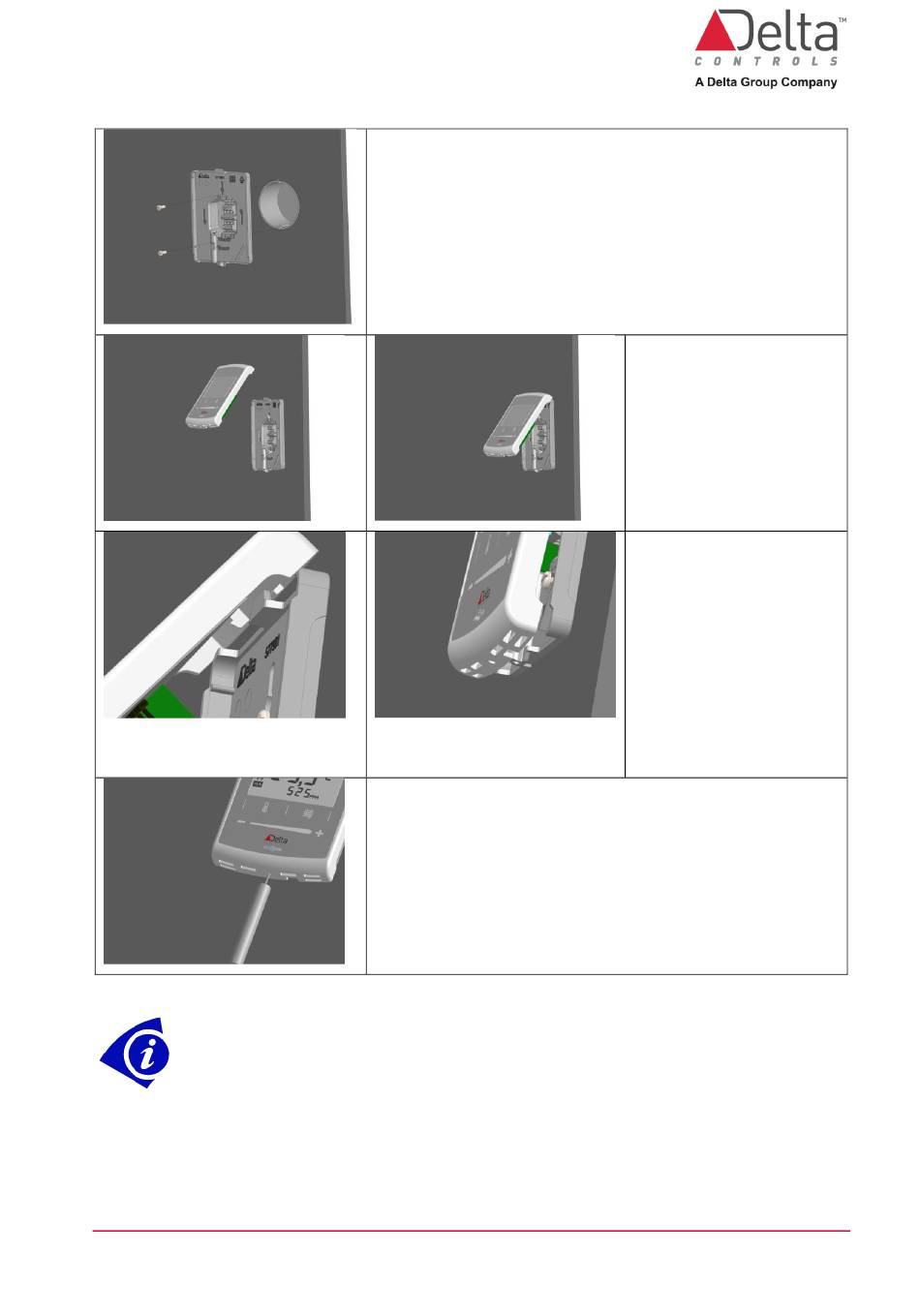

1a) Befestigen Sie die Rückwand mit den entsprechenden
Schrauben für den Schaltkasten oder die Montagefläche an der
Wand.
1b) Verdrahtung abschließen
4) Drehen Sie optional die Sicherheitsschraube gegen den
Uhrzeigersinn, um das Schloss zu verriegeln.
2) Richten Sie die Oberseite
des
eZNT-Wi
an
Oberseite der Montageplatte
aus und nähern Sie sich in
einem Winkel von 45°.
3a) Hängen Sie das obere
Ende des eZNT-Wi an der
Rückwand ein, wobei Sie die
Rückwand
Führungsschwinge
verwenden.
3b)
Schwenken
Sie
Unterseite
des
eZNT-Wi
nach unten und drücken Sie
auf die Unterseite, um sie an
der Rückplatte einzuklinken.
Seite 6 von 16
© Delta Controls Germany 2024
der
als
die
