Externe Ein- und Ausgangskonfiguration
7.1
Eingangskonfiguration
Eingänge müssen so konfiguriert werden, dass sie das von ihrem Eingangsgerät
verwendete Signal akzeptieren. enteliZONE-Eingänge werden in der Software über die
AI- und BI-Objektdialoge konfiguriert.
Die enteliZONE Eingänge haben keine 4-20 mA Einstellung, da 4-20 mA Geräte nicht
typisch für Zonenanwendungen sind. Wenn ein 4-20 mA-Eingang benötigt wird,
konfigurieren Sie den Eingang als 0-5 V-Eingang und legen Sie einen 250 -Widerstand
über die Eingangsklemmen.
Eingangstyp
Signaltyp
10k
Für 10 k Thermistor-Temperatursensoren oder Binäreingänge mit potentialfreiem
Kontakt
5V
Für Sensoren, die ein 0-5 VDC-Signal verwenden
10V
Für Sensoren, die ein 0-10 VDC-Signal verwenden
7.2
Ausgangskonfiguration
Der eZNT-Wi-T304 verfügt über 4 binäre FET-SSR-Ausgänge, die interne oder externe
24 VAC oder 24 VDC bei maximal 0,5 A schalten können. Die Leistung kann zwischen zwei
Gruppen von Ausgängen aufgeteilt werden, was separate Transformatoren ermöglicht.

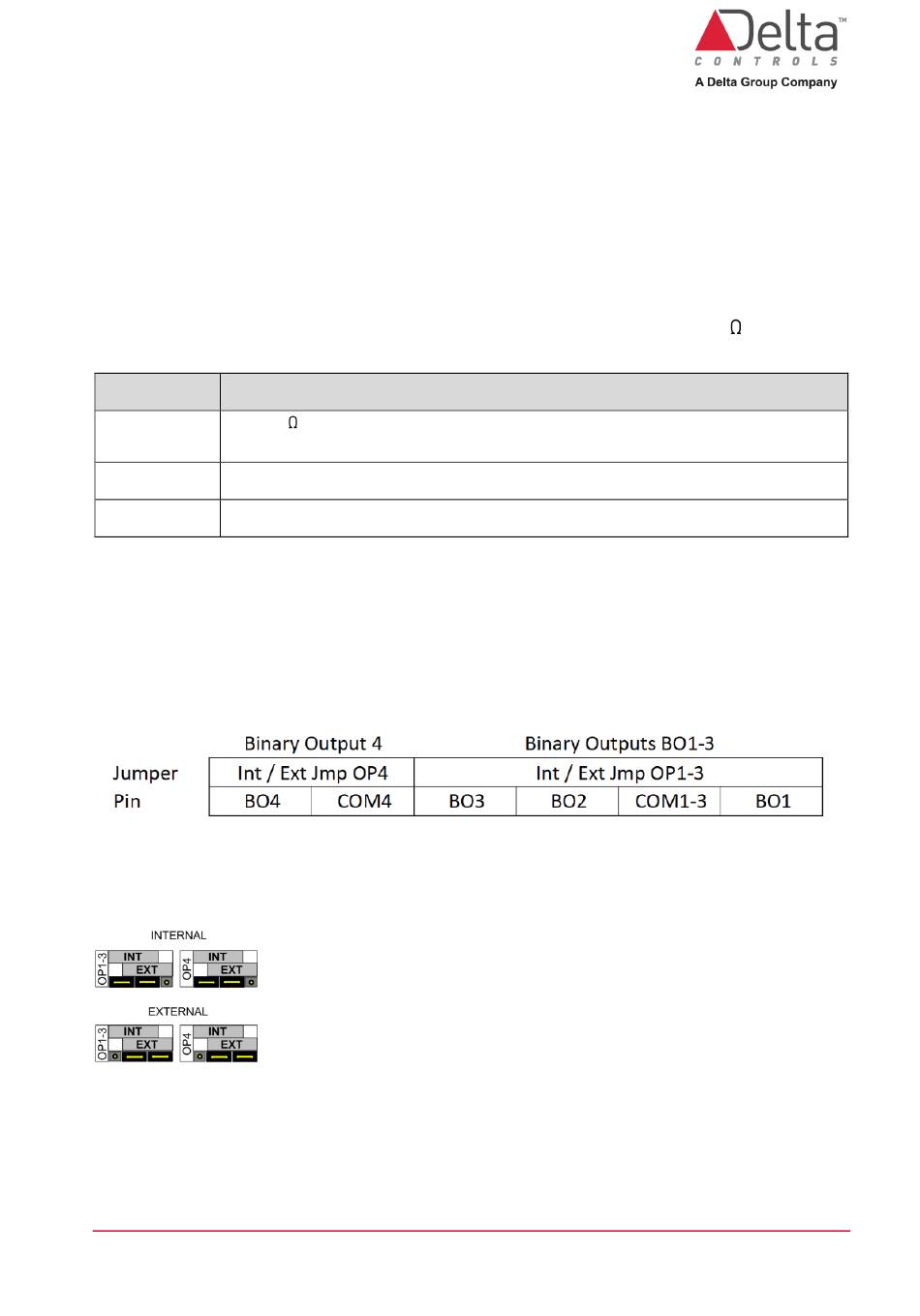

Ausgänge von der Rückwand aus gesehen:
Über Jumper am eZNT kann zwischen interner Stromversorgung und externem
Transformator für die beiden Ausgangsgruppen Output 1-3 und Output 4 umgeschaltet
werden.
Die Intern/Extern Jumper sind werkseitig auf Extern eingestellt, um eine Beschädigung
der Ausgänge zu verhindern, wenn eine externe Spannungsquelle angeschlossen wird.
DE-eZNT-Wi-T304 Installationsanleitung.docx
Seite 12 von 16
© Delta Controls Germany 2024
