6.1

Allgemeiner Leitfaden für die Spannungsversorgung von Delta-

Geräten

Die Geräte von Delta Controls werden mit 24 VAC, Klasse 2, versorgt. Es muss die

vorgeschriebene Verkabelung verwendet werden. (18

2-Leiter-Draht)

Ein einzelner Transformator kann zur Versorgung mehrerer Controller und/oder

zusätzlicher Feldgeräte (Stellantriebe usw.) verwendet werden, sofern die folgenden

Bedingungen erfüllt sind:

• Alle

denselben

einweggleichgerichtet sein. Eine Vermischung der Leistung zwischen halbwellen-

und vollwellengleichgerichteten Geräten beschädigt sowohl den Transformator

als auch die angeschlossenen Geräte. Falls vorhanden, siehe unten für eine Liste

von Voll- und Halbwellengeräten.

• Der Transformator ist richtig dimensioniert, einschließlich der Leitungsverluste

für den gesamten VA-Bedarf.

• Die Polarität wird zwischen den Controllern beachtet (in Bezug auf 24~ und Gnd).

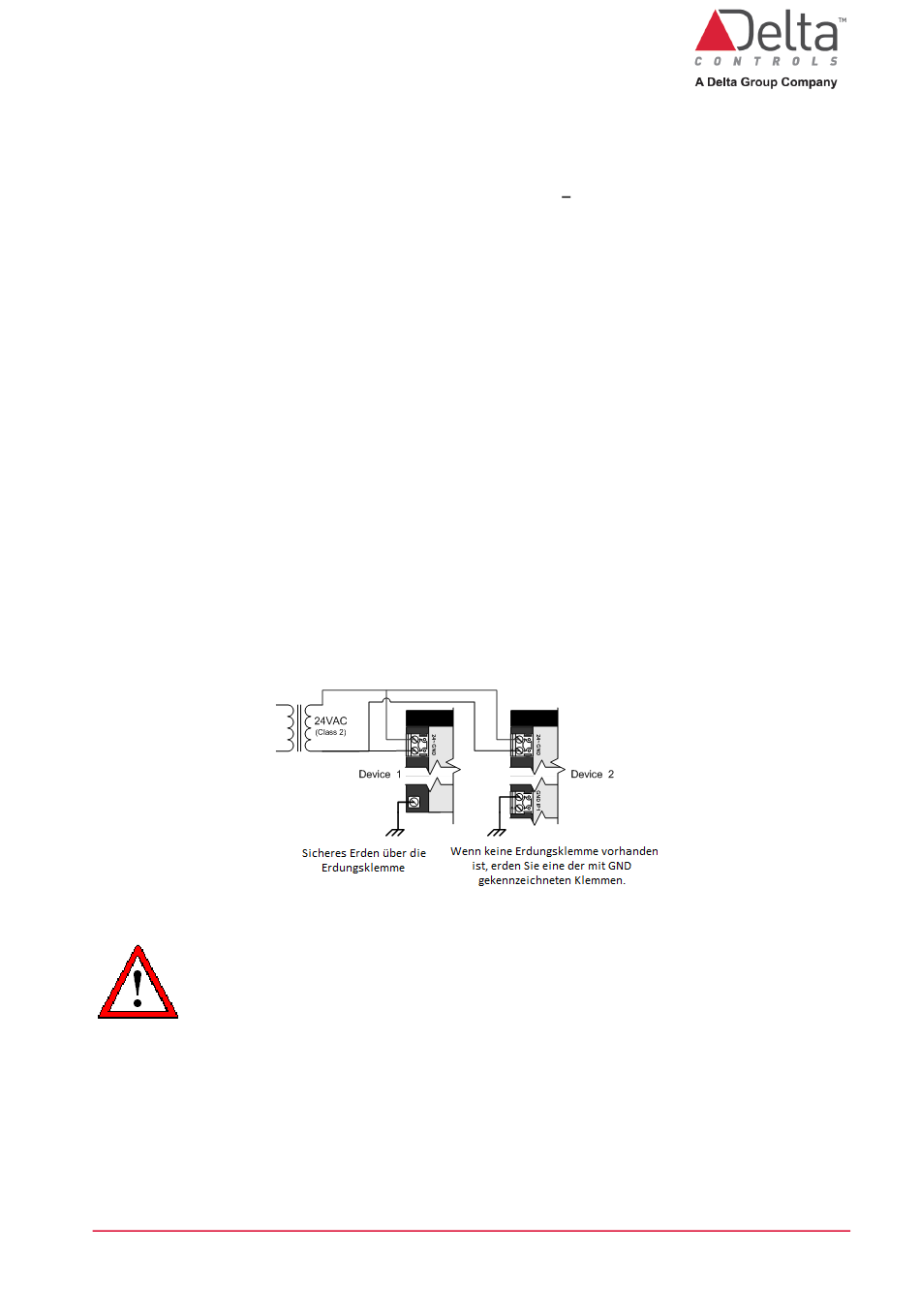

• Jeder Controller ist wie in der nachstehenden Abbildung gezeigt geerdet. Dies ist

wichtig, um die Geräte zu schützen und eine gemeinsame Erdungsreferenz für die

RS-485-Kommunikation zu gewährleisten.

• Die Sekundärseite des Transformators ist für seine maximale Nennlast

abgesichert (max. 4 A für Stromkreise der Klasse 2).

Stellen Sie sicher, dass Sie den Controller über die am Controller vorhandene

Erdungsklemme erden. Der Controller verwendet die Erdungsklemme, um eine

gemeinsame Referenz für die Kommunikation herzustellen. Wenn der Controller nicht

geerdet ist, können Kommunikationsprobleme auftreten.

DE-eZNT-Wi-T304 Installationsanleitung.docx

Transformator

angeschlossenen

16 AWG, 0,75 mm² bis 1,5 mm²,

Geräte

MÜSSEN
