7.2.1 Interne Spannungsversorgung
Wenn die interne Versorgung ausgewählt ist, liefern Transformator oder Netzteil, die das
eZNT-Wi mit Spannung versorgen, auch die gleiche Spannung (24 VAC oder 24 VDC) an
die Ausgänge.

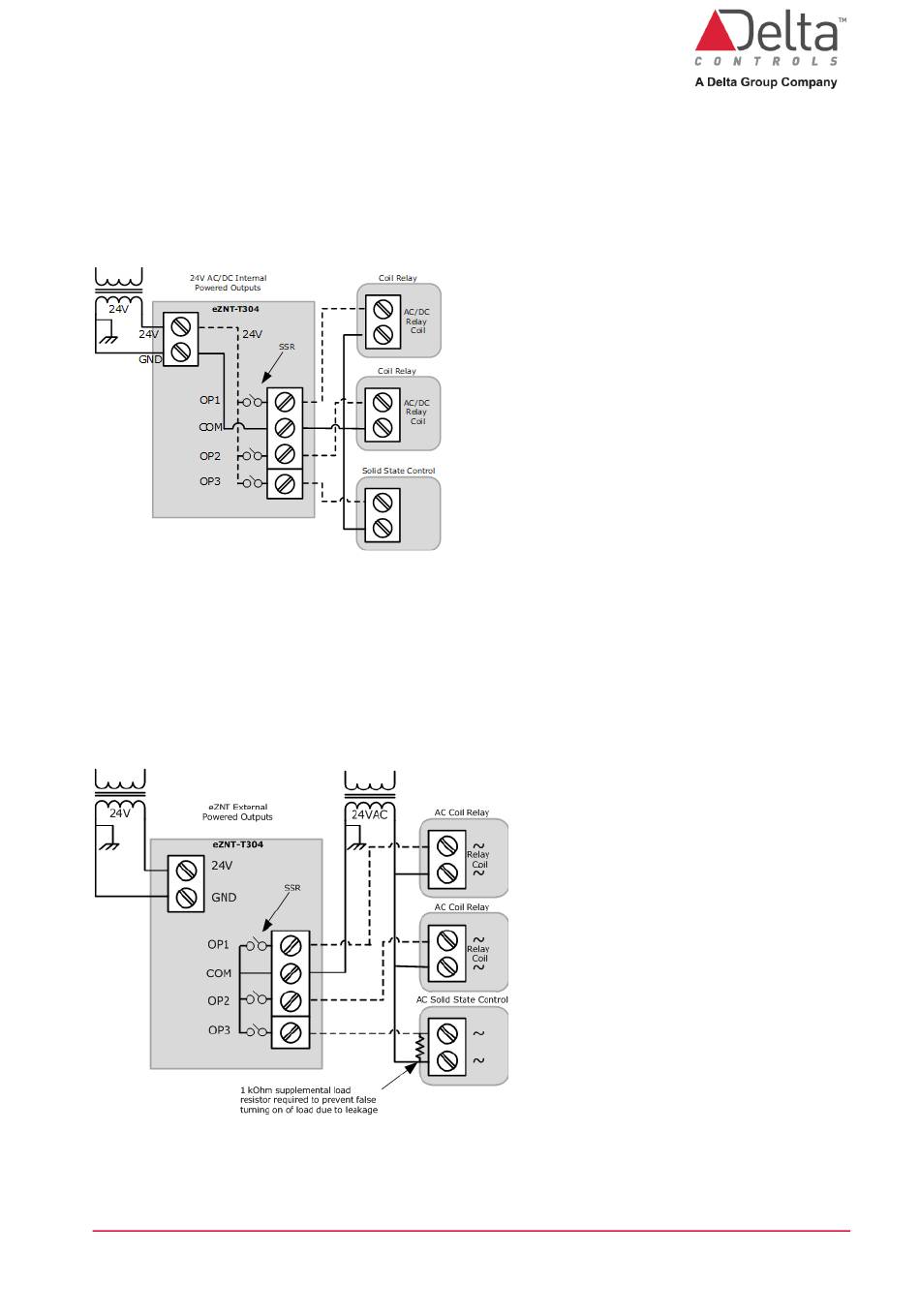

Ein Beispiel für die Verdrahtung der Ausgänge 1-3, wenn der Jumper OP1-3 auf Intern
gesetzt ist:
7.2.2 Externe Spannungsversorgung
Wenn die externe Versorgung gewählt wird, kann ein externer Transformator (oder
Netzteil) die beiden Ausgangsgruppen (OP1-3 und OP4) über eine einzige
Spannungsquelle versorgen oder mit einer separaten externen Spannungsquelle für jede
der beiden Gruppen aufgeteilt werden.
Ein Beispiel für die Verdrahtung der Ausgänge 1-3, wenn der Jumper OP1-3 auf Extern
gesetzt ist:
