- Podłączyć przewód zasilający do gniazda sieciowego. Przewód ułożyć tak, aby
w trakcie pracy nie był on narażony na uszkodzenia mechaniczne i/lub
termiczne.
- Za pomocą pokrętła nastawić żądaną temperaturę posiłkując się skalą na
pokrętle oraz strzałką wytłoczoną na obudowie (Rys. C).
9. Użytkowanie urządzenia
Obserwować lampki kontrolne (Rys. C). Czerwona kontrolka (Rys. C.1)
oznacza, że grzałka pracuje a temperatura stopy jest niższa niż zadana. Zielona
kontrolka (Rys. C.2) oznacza, że zgrzewarka osiągnęła zadaną temperaturę i
jest gotowa do pracy.
Przy pierwszym uruchomieniu zalecamy odczekać ok. 2
minut po zapaleniu się zielonej kontrolki aby cała stopa
i kamienie rozgrzały się równomiernie.
Kończenie pracy
Aby zakończyć pracę należy obrócić pokrętło nastawy temperatury (Rys. C) na
minimalną wartość ("°C"), odłączyć przewód zasilający od gniazda sieciowego i
odstawić zgrzewarkę poza zasięgiem osób trzecich do całkowitego ostygnięcia
(minimum 45 minut!). Nie wolno przyspieszać studzenia poprzez np. zanurzenie
w wodzie. Może to doprowadzić do uszkodzenia zgrzewarki i utraty praw
gwarancyjnych.
Zgrzewarka pracuje w zakresie średnic Ø16–63mm

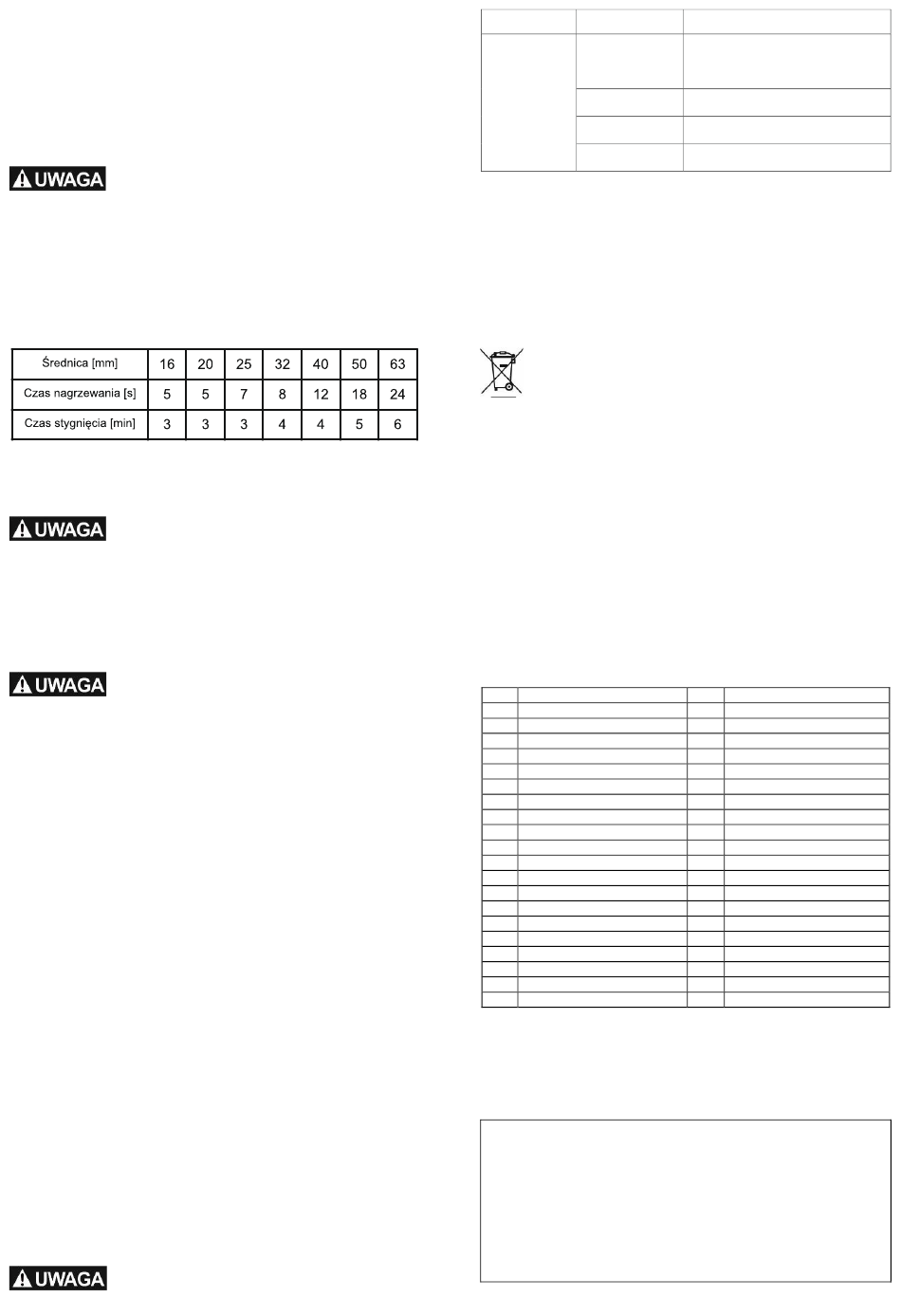

Tabela przedstawiająca przybliżone czasy nagrzewania rur.
Jeżeli temperatura otoczenia (rury) jest niższa niż 5°C należy o 50% wydłużyć
czas nagrzewania.W zależności od potrzeb można wykonać korektę
temperatury zmieniając nastaw termostatu. Podane w tabeli czasy są
wartościami orientacyjnymi. Właściwe dane temperatury i czasu nagrzewania
podają producenci rur. Należy kierować się ich wytycznymi.
Zgrzewarka pracuje do temperatury ~300°C, podczas
pracy istnieje ryzyko poparzenia. Należy pracować w
rękawiczkach ochronnych, aby uniknąć poparzenia
Przed rozpoczęciem zgrzewania instalacji wykonać próbny zgrzew;
Upewnić się, że temperatura pracy zgrzewarki jest odpowiednia dla używanego
tworzywa;
Zawsze stosować się do zaleceń producenta rur, zbyt długie lub zbyt krótkie
nagrzewanie może być przyczyną powstania nieszczelności;
Kamienie po zamocowaniu nie powinny wystawać poza obrys stopy grzejnej.
10. Bieżące czynności obsługowe
Wszystkie czynności obsługowe przeprowadzać przy
urządzeniu odłączonym od źródła zasilania.
Okresowo weryfikować stan techniczny zgrzewarki.
Sprawdzić czy na powierzchni nasadek nie ma rys świadczących o zniszczeniu
powierzchni zabezpieczającej przed przywieraniem tworzywa sztucznego do
nasadek. Powierzchnię nasadek należy czyścić czystą szmatką, po
zdemontowaniu z płyty grzejnej, na tyle delikatnie aby nie uszkodzić
powierzchni stopy lub kamieni. W przypadku stwierdzenia uszkodzenia
elementów zgrzewarki (pęknięcia, deformacje itp.) nie wolno podejmować
pracy. Uszkodzoną zgrzewarkę należy przekazać do serwisu. Należy
systematyczne sprawdzać, stan kabla, oraz części elektrycznych.
Upewnić się, że zamontowany komplet kamieni jest dobrze dokręcony. Nie
dokręcać kamieni, gdy stopa grzejna jest gorąca!
Po każdym użyciu:
- Ustawić minimalną temperaturę.
- Odłączyć przewód zasilający od gniazda sieciowego.
- Odstawić zgrzewarkę poza zasięgiem osób trzecich do całkowitego
ostygnięcia (minimum 45 minut!).
- Po wystudzeniu zdemontować i oczyścić kamienie z ewentualnych resztek
tworzywa.
- Przechowywać w fabrycznym opakowaniu.
Zamocowanie, wymiana końcówek grzewczych
- Komplet kamieni o pożądanej średnicy wyjąć z opakowania i rozdzielić.
- Obie części umieścić na obu stronach stopy, płaską stroną do wewnątrz, na
wysokości otworu montażowego.
- Śrubę mocującą przełożyć przez otwory w kamieniu wewnętrznym i stopie.
- Przytrzymując kamień zewnętrzny dokręcić śrubę dołączonym kluczem.
11. Części zamienne i akcesoria
W celu zakupu części zamiennych i akcesoriów należy skontaktować się z
Serwisem Dedra Exim. Dane kontaktowe znajdują się na 1. stronie instrukcji.
Przy zamawianiu części zamiennych prosimy podać numer partii umieszczony
na tabliczce znamionowej oraz numer części z rysunku złożeniowego.
W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych
w karcie gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy
w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany
produkt), przesłać do serwisu centralnego Dedra Exim lub przesłać do serwisu
najbliższego względem miejsca zamieszkania (lista serwisów na stronie
www.dedra.pl). Prosimy uprzejmie dołączyć wypełnioną kartę gwarancyjną. Po
okresie gwarancyjnym naprawy wykonuje serwis centralny. Uszkodzony
produkt należy przesłać do serwisu (koszty wysyłki pokrywa użytkownik).
12. Samodzielne usuwanie usterek
Przed przystąpieniem do samodzielnego usuwania
usterek odłączyć urządzenie od zasilania.
Problem Przyczyna
Niepodłączony
lub uszkodzony
przewód
zasilający
Urządzenie
Uszkodzony
nie dzała wlącznik
Uszkodzona
grzała
Uszkodzony
termostat
13. Kompletacja urządzenia
1. Zgrzewarka do rur termoplastycznych DED7514
2. Rękawice robocze
3. 7 kompletów kamieni - Ø16, Ø20, Ø25, Ø32, Ø40, Ø50, Ø63
4. Miara 2m
5. Klucz do kamieni
6. Nożyce do rur
14. Informacja dla użytkowników o pozbywaniu się
urządzeń elektrycznych i elektronicznych
(dotyczy gospodarstw domowych)
Przedstawiony symbol umieszczony na produktach lub dołączonej do
nich dokumentacji
elektrycznych lub elektronicznych nie można wyrzucać razem z
odpadami bytowymi. Prawidłowe postępowanie w razie konieczności
utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu
urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte
bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają
władze lokalne np. na swoich stronach internetowych.
Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i
uniknięcie negatywnego wpływu na zdrowie i środowisko, wynikające z
możliwości obecności w sprzęcie niebezpiecznych: substancji, mieszanin oraz
części składowych.
Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w
odpowiednich przepisach lokalnych.
Użytkownicy w krajach Unii Europejskiej: W razie konieczności pozbycia się
urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z
najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych
informacji.
Pozbywanie się odpadów w krajach poza Unią Europejską: Taki symbol dotyczy
tylko krajów Unii Europejskiej. W razie potrzeby pozbycia się niniejszego
produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą
celem uzyskania informacji o prawidłowym sposobie postępowania.
15. Wykaz części do rysunku złożeniowego
DED7514 (Rys. D)
1 Podstawa
Wkręt ST4X16
2
3 Przewód zasilający
4 Wkręt ST4X14
Mocowanie przewodu
5
Lewa część rękojeści
6
Wkręt ST3X8
7
8 Lampki kontrolne
Osłona lampek
9
10 Przewód
11 Kostka połączeniowa
12 Wkręt ST3X16
13 Odgiętka
14 Prawa część rękojeści
15 Termostat
16 Pokrętło termostatu
17 Śruba M4X6
18 Śruba M5X16
19 Podkładka termiczna
20 Podkładka plastikowa
21 Śruba M5X12
Karta gwarancyjna
[Zgrzewarka do
Nr katalogowy: DED7514 nr partii: ..........................
(zwane dalej Produktem)
Data zakupu Produktu: .............
Pieczęć sprzedawcy
Rozwiązanie
Upewnić się, że urządzenie jest
podłączone do sprawnego gniazda.
Przekazać urzązenei do srewisu
Przekazać urzązenei do srewisu
Przekazać urzązenei do srewisu
informuje, że niesprawnych
22 Podkładka
23 Stopa grzewcza
24 Przewód
25 Śruba M3X10
26 Przewód
27 Zabezpieczenie termiczne
28 Łącznik
29 Śruba M4X8
30 Podkładka
31 Podkładka
32 Łącznik
33 Nakrętka M3
34 Podkładka
35 Podkładka
36 Przewód
37 Izolator ceramiczny
38 Śruba M8X30
39 Kamień wewnętrzny
40 Kamień zewnętrzny
41 Klucz
na
rur]
urządzeń
