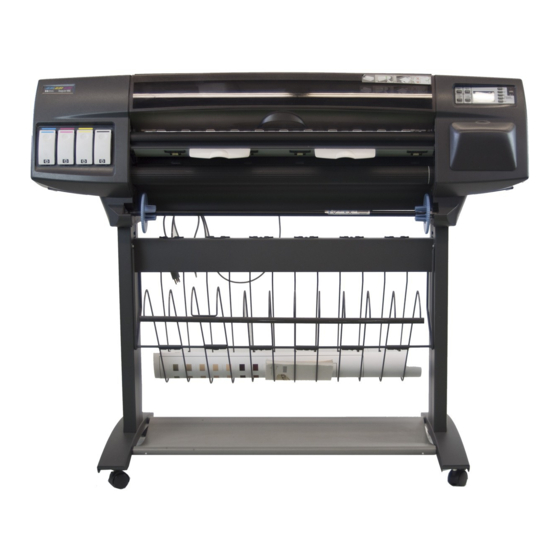

HP Designjet 1050C Kurzreferenz

Grossformat-drucker
Vorschau ausblenden Andere Handbücher für Designjet 1050C:

Werbung

+3
'HVLJQ-HW &&0
*UR‰IRUPDW'UXFNHU
.XU]UHIHUHQ]

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für HP Designjet 1050C

  • Seite 1 'HVLJQ-HW &&0 *UR‰IRUPDW'UXFNHU .XU]UHIHUHQ]...
  • Seite 2 Hewlett-Packard Company Barcelona Division Avda. Graells, 501 08190 Sant Cugat del Vallès Barcelona, Spain...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Inhaltsverzeichnis Seite Normales Starten des Druckers ........4 Einschalten ..............5 Navigieren im Bedienfeld ..........8 Eigenschaften des Druckertreibers .........12 Interne Ausdrucke ............13 Unterstützte Papierarten ..........14 Unterstützte Papierformate und Randeinstellungen ..16 Laden und Entnehmen von Medien Installieren einer neuen Rolle im Drucker ....17 Laden von Rollenmedien ...........
  • Seite 4: Normales Starten Des Druckers

    Normales Starten des Druckers Normales Starten des Druckers HINWEIS: Wenn Sie den Drucker das erstemal starten, schlagen Sie hierfür im Konfigurationshandbuch zu Ihrem Drucker nach. Beim ersten Starten Ihres Druckers erscheinen in der Bedienfeldanzeige entsprechende Aufforderungen, die Sie bei der Durchführung der verschiedenen Bedienoperationen unterstützen.
  • Seite 5: Einschalten

    Einschalten Einschalten Der Drucker verfügt über zwei Netzschalter: a ) Einen Hauptnetzschalter auf der Rückseite des Druckers. b ) Einen Netzschalter im Bedienfeld des Druckers. Der Drucker wird über beide Schalter eingeschaltet. 1 Bringen Sie den Hauptnetzschalter auf der Rückseite in die Position “Ein”...
  • Seite 6: Ausschalten

    Einschalten Ausschalten 1 Um den Drucker auszuschalten, drücken Sie den Netzschalter im Bedienfeld, so daß sich dieser in der Position “Aus” befindet. Die LED leuchtet wieder rot, und in der Bedienfeldanzeige erscheint keine Meldung. Keine Meldung in der Rote LED leuchtet Bedienfeldanzeige Netz- schalter...
  • Seite 7 Einschalten Hauptnetzschalter Der Drucker ist nur dann am Hauptnetzschalter auszuschalten, wenn die Stromversorgung vollständig unterbrochen werden muß: a ) Entfernen/Installieren von Speichererweiterungsmodulen. b ) Entfernen/Installieren des JetDirect Druckservers und der Festplatte. c ) Anschließen an einen Computer. d ) Transport. Hauptnetzschalter in Position “AUS”...
  • Seite 8: Navigieren Im Bedienfeld

    Navigieren im Bedienfeld Navigieren im Bedienfeld Das Bedienfeld des Druckers besteht aus den folgenden vier Funktionsbereichen: Menüauswahltasten Bedienfeldanzeige für Meldungen Befehlstasten mit dazugehörigen Statusanzeigen (links) Stromversorgungsabschnitt Netzbetriebs-LED (leuchtet rot, wenn ausgeschaltet) PAPIER-ZUFUHR HAUPT- ABBRECHEN UND SCHNEIDEN MENÜ ZURÜCK Betriebsbereit BESTE Tinte NORMAL FARBE...
  • Seite 9: Informationen Zu Tintenpatronen

    Navigieren im Bedienfeld Bedienfeldanzeige für Meldungen In der Bedienfeldanzeige erscheinen Menüsymbole und mehrere Textzeilen. Mit Hilfe dieser Symbole und Zeilen wird folgendes angezeigt: Informationen zum Status des HP Nr.80 Zubehörs. Informationen zu Informationen zum Tintenpatronen Druckkopfstatus Druckkopf ersetzen Tintenpatron.ersetzen Druckkopf...
  • Seite 10 Navigieren im Bedienfeld Menge der noch vorhandenen Tinte: Info Zyan-Patrone HP Nr.80 Tintenpatrone Tintenstand=87% Kapazität=350ml Teilenummer=C4871A Herst.Monat=5/1998 Befehlstasten mit dazugehörigen Statusanzeigen Im Bedienfeld gibt es vier Befehlstasten: Abbrechen, Papier- Zufuhr und Schneiden, Farbe und Druckqualität. In den Abschnitten “Farbe” und “Druckqualität” befinden sich neben der ausgewählten Einstellung grüne Statusanzeigen.
  • Seite 11: Statusanzeigen

    Navigieren im Bedienfeld Statusanzeigen Die Statusanzeigen stellen Statusinformationen über die aktuelle Konfiguration und über den Zustand des Druckers bereit. BESTE Status- NORMAL FARBE anzeigen ENTWURF MONOCHROM C6074180 DRUCKQUALITÄT FARBE HINWEIS: In den meisten Fällen haben die Einstellungen in Ihrer Anwendungs-Software oder im Druckertreiber eine höhere Priorität als die Einstellungen im Bedienfeld des Druckers.
  • Seite 12: Eigenschaften Des Druckertreibers

    Viele Druckereigenschaften, die im Bedienfeld verändert werden können (Druckqualität, Papierart, Skalieren usw.), können auch am Computer verändert werden. Bei HP Druckertreibern Sie können die Druckmerkmale am Computer beispielsweise wie folgt aufrufen: a ) Wählen Sie in der Anwendung im Menü...
  • Seite 13: Interne Ausdrucke

    Am Drucker können 10 verschiedene “interne Ausdrucke” gedruckt werden. Diese enthalten verschiedene Arten von Informationen über den Druckerstatus: a ) Ausdruck für die HP-GL/2-Konfiguration b ) Ausdruck für Bedienfeldmenüs c ) Ausdruck für die Druckqualität d ) Ausdruck mit Verbrauchsbericht e ) Servicekonfiguration f ) Ausdruck für Palette...
  • Seite 14: Unterstützte Papierarten

    Folie, matt Matte Polyesterfolie; HP Transparentfolie, Hoch Poly. matte Folie matt Mylar Folie, klar Transparentfolie; HP Transparentfolie, Hoch Klare Polyesterfolie klar Fotopapier, Fotopapier, HP Fotopapier, Hoch glänzend glänzend; glänzend für den HP Papier, glänzend DesignJet 1050C und HP DesignJet 1055CM Kurzreferenz...
  • Seite 15 Pauspapier Um eine gute Druckqualität zu erzielen, ist die Auswahl des korrekten Papiers äußerst wichtig. Von Zeit zu Zeit werden neue Papierarten angeboten. Aktuelle Informationen hierzu erhalten Sie von Ihrem HP Fachhändler oder auf der folgenden Web-Page www.hp.com/go/designjet. Kurzreferenz...
  • Seite 16: Unterstützte Papierformate Und Randeinstellungen

    VORSICHT Wenn Sie farbintensive Bilder drucken, für die viel Tinte verbraucht wird, sollten Sie keinesfalls hochweiße Papierarten, wie z.B. HP Inkjet-Papier, hochweiß oder gestrichenes Papier verwenden, und/oder die Ränder vergrößern. Hochweiße Papierarten können nicht große Tintenmengen aufsaugen. Sie wellen sich deshalb sehr stark.
  • Seite 17: Installieren Einer Neuen Rolle Im Drucker

    Installieren einer neuen Rolle im Drucker Installieren einer neuen Rolle im Drucker 1 Vergewissern Sie sich, daß die Fußrollen des Druckers arretiert sind (die Arretierung ist nach unten gedrückt), um ein Wegrollen des Druckers zu verhindern. 2 Entfernen Sie die leere Spindel. Ziehen Sie diese hierfür an den beiden Enden heraus (erst A und dann B, siehe nachfolgende Abbildung).
  • Seite 18 Installieren einer neuen Rolle im Drucker 4 Schieben Sie die neue Papierrolle auf die Spindel. Vergewissern Sie sich, daß das Papier exakt wie dargestellt ausgerichtet ist. Wenn dies nicht der Fall ist, entfernen Sie die Rolle, drehen diese vertikal um 180 Grad und schieben sie wieder auf die Spindel.
  • Seite 19 Installieren einer neuen Rolle im Drucker 6 Setzen Sie die Spindel mit dem blauen Randhalter nach links zeigend links und rechts im Drucker ein, so wie dies in der nachfolgenden Abbildung mit A und B dargestellt ist. Das Papier muß von der Rolle genau so wie dargestellt nach unten hängen.
  • Seite 20: Laden Von Rollenmedien

    Laden von Rollenmedien Laden von Rollenmedien HINWEIS: Um mit dieser Prozedur beginnen zu können, muß sich auf einer Druckerspindel eine Papierrolle befinden. Siehe Seite 17, Installieren einer neuen Rolle im Drucker. 1 Überprüfen Sie die Blattvorderkante der neuen Rolle, wenn Sie etwas Papier von der Rolle abrollen.
  • Seite 21 Laden von Rollenmedien Zusätzlich zu diesen Anweisungen erscheinen in der Bedienfeldanzeige schrittweise Anleitungen zum Laden einer Papierrolle. Außerdem befinden sich Aufkleber auf dem Drucker, auf welchen das Laden von Papier dargestellt ist. 5 Heben Sie die Griffe nach oben, so daß sie sich in der oberen Position befinden.
  • Seite 22 Laden von Rollenmedien 8 Führen Sie die Papierkante unter den Griffen und über der Rührungsrolle für Rollenmedien ein. 9 Richten Sie die rechte Papierkante an der weißen Linie auf der rechten Seite der Einzugsrolle aus. Einzugs- rolle Weiße Linie C6074283 10 Wenn ausreichend Papier eingeführt wurde, gibt der Drucker ein akustisches Signal aus.
  • Seite 23 Laden von Rollenmedien 12 In der Bedienfeldanzeige werden Sie aufgefordert, loses Papier fest auf die Rolle aufzuwickeln, und die Taste EINGABE zu drücken. ROLLE LADEN Loses Papier fest auf die Rolle aufwickeln. EINGABE drücken, um fortzufahren. 13 Wickeln Sie loses Papier vorsichtig auf die Spindel auf. Drehen Sie die Papierrolle an den Flügeln des blauen abnehmbaren Randhalters in der nachfolgend dargestellten Richtung.
  • Seite 24 Laden von Rollenmedien 15 In der Bedienfeldanzeige wird die zu ladende Rollenmedienart abgefragt. Wählen Sie diese aus den angezeigten Optionen mit den Tasten ↑ und ↓ aus, und drücken Sie dann die Taste EINGABE. PAPIERAUSWAHL Transparentpapier Velinpapier Gestrichenes Papier Transparentfolie matt Transparentfolie klar Um die bestmögliche Bildqualität zu gewährleisten, ist es wichtig, die korrekte Papierart auszuwählen.
  • Seite 25 Laden von Rollenmedien mit manueller Ausrichtung Laden von Rollenmedien mit manueller Ausrichtung HINWEIS: Um mit dieser Prozedur beginnen zu können, muß sich auf Ihrer Druckerspindel eine Papierrolle befinden. Siehe Seite 17, Installieren einer neuen Rolle im Drucker. Anhand dieser Prozedur können Rollenmedien ohne Benutzung der automatischen Ladefunktion des Druckers geladen werden.
  • Seite 26 Laden von Rollenmedien mit manueller Ausrichtung 3 Öffnen Sie das Fenster. Es ertönen drei aufeinanderfolgende Signaltöne. Ignorieren Sie die Meldung in der Bedienfeldanzeige. C6074228C 4 Ziehen Sie ca. 30 cm Papier heraus. C6074053 Kurzreferenz...
  • Seite 27 Laden von Rollenmedien mit manueller Ausrichtung 5 Führen Sie die Papierkante vorsichtig unter den Griffen und zwischen der Führungsrolle für Rollenmedien und der Rollenabdeckung ein. An einem bestimmten Punkt ertönt ein Signalton. C6074254 6 Schieben Sie die Rollenmedien weiter zwischen der Rollenabdeckung und der Führungsrolle für Rollenmedien durch, bis die Rollenmedien die Blatteinzugsfläche berühren.
  • Seite 28 Laden von Rollenmedien mit manueller Ausrichtung 7 Halten Sie die Blattvorderkante fest, und richten Sie die rechte Kante mit den weißen Perforationslinien an der rechten Seite der Blatteinzugsfläche aus. C6074156 8 Wenn das Papier korrekt an der weißen Perforationslinie an der Blatteinzugsfläche ausgerichtet ist, senken Sie die Griffe nach unten, um das Papier zu fixieren.
  • Seite 29 Laden von Rollenmedien mit manueller Ausrichtung 9 Schließen Sie das Fenster. Jetzt beginnt der Drucker die Rollenmedien wie beim automatischen Ladevorgang zu laden. Um fortzufahren, wechseln Sie zu Schritt 12 auf Seite 23. C6074229b Kurzreferenz...
  • Seite 30: Entnehmen Einer Rolle Aus Dem Drucker

    Entnehmen einer Rolle aus dem Drucker Entnehmen einer Rolle aus dem Drucker 1 Heben Sie die Griffe nach oben, und drehen Sie die Rollenmedien gemäß nachfolgender Abbildung in Pfeilrichtung. C6074052 2 Drehen Sie die Flügel des blauen abnehmbaren Randhalters mit der Hand in der nachfolgend dargestellten Richtung, bis das Papier aus dem Drucker entfernt ist.
  • Seite 31 Entnehmen einer Rolle aus dem Drucker 3 Nehmen Sie die Rollenmedien aus dem Drucker, indem Sie die Rolle zuerst links (A) und dann rechts (B) herausziehen, so wie dies in der nachfolgenden Abbildung mit den Pfeilen dargestellt. C6074250 Kurzreferenz...
  • Seite 32: Welche Seite Nach Oben

    Blatt Papier Blatt Papier Muß die Papierrolle entfernt werden? Um ein einzelnes Blatt Papier zu laden, muß die bereits im Drucker eingelegte Papierrolle nicht entfernt werden. Der Drucker bringt die Papierrolle in eine Warteposition. HINWEIS: Vergewisser Sie sich, daß beim Laden eines einzelnen Blattes Papier stets die Griffe nach unten gesenkt sind.
  • Seite 33 Blatt Papier Welche Kante zuerst? Sie können ein Blatt im Hochformat oder im Querformat einlegen. Sofern Sie nicht die Option “Rotieren” verwenden (siehe Benutzerhandbuch in Kapitel 5, Abschnitt Drehen eines Bildes (PostScript)), laden Sie das Blatt in der gleichen Ausrichtung, wie in Ihrer Software spezifiziert. Wenn Sie eine PostScript-Datei drucken, laden Sie das Blatt stets mit der kurzen Kante zuerst - auch dann, wenn Ihr Bild breiter als lang ist.
  • Seite 34 Blatt Papier 3 Positionieren Sie die Unterkante des Blattes Papier gemäß nachfolgender Abbildung am Drucker. HINWEIS: Vergewissern Sie sich, daß die korrekte Seite nach oben zeigt. Wenn Sie sich bezüglich der korrekten Seite nicht sicher sind, lesen Sie den Abschnitt auf Seite 32, Welche Seite nach oben?.
  • Seite 35: Entnehmen Eines Blattes Papier

    Entnehmen eines Blattes Papier Entnehmen eines Blattes Papier Um ein einzelnes Blatt Papier aus dem Drucker zu entnehmen, drücken Sie im Bedienfeld die Befehlstaste Papier-Zufuhr und Schneiden. Damit die Tinte antrocknen kann, verzögert der Drucker die Ausgabe um einen kurzen Moment. (Informationen zu Trockenzeiten finden Sie auf 36.) Dann wird das Papier in die Medienablage ausgegeben.
  • Seite 36: Automatisch

    Trockenzeiten Trockenzeiten Bei einigen Papierarten und in bestimmten Betriebsumgebungen muß die Tinte zuerst trocknen, bevor das Papier aus dem Drucker entnommen werden kann. Der Drucker verfügt hierfür über drei Einstellungen, die am Bedienfeld vorgenommen werden können. Weitere Informationen hierzu finden Sie im Benutzerhandbuch in Kapitel 3 im Abschnitt Trockenzeit.
  • Seite 37 Trockenzeiten In der nachfolgenden Tabelle sind die typischen Trockenzeiten für von HP getestete Medien bei einer Temperatur von ca. 25° C und einer relativen Luftfeuchtigkeit von 50% angegeben. Von HP getestete Papierart Trockenzeit (in Sekunden) Ent- Normal/ wurf Beste Papier, normal HP Transparentpapier, weiß...
  • Seite 38 Trockenzeiten Trockenprozedur 1 Das gedruckte Bild ist beim Druckerfenster sichtbar: a) Bei einer Rolle Papier schneidet der Drucker automatisch ab. Das Papier wird auf der Einzugsfläche durch Luftansaugung festgehalten. b) Bei einem Blatt Papier beendet der Drucker den Druckvorgang. Das Blatt wird durch Luftansaugung festgehalten.
  • Seite 39: Statusmeldungen Zu Den Tintenpatronen

    Statusmeldungen zu den Tintenpatronen Statusmeldungen zu den Tintenpatronen Nachfolgend sind die Statusmeldungen zu den Tintenpatronen erläutert, die beim Arbeiten mit dem Drucker erscheinen können. Statusbalken In der Bedienfeldanzeige erscheinen vier horizontale Balken. An diesen Balken kann abgelesen werden, wieviel Tinte noch in den Tintenpatronen vorhanden ist.
  • Seite 40: Abfragen Von Informationen Über Tintenpatronen

    Abfragen von Informationen über Tintenpatronen Abfragen von Informationen über Tintenpatronen 1 Um Informationen über Ihre Tintenpatronen zu erhalten, drücken Sie im Bedienfeld die Taste Hauptmenü, um zum Hauptmenü zu gelangen. Betriebsbereit Tinte Fast leer ZY A N M A GEN T A GELB SCHWARZ 2 Drücken Sie die Taste ↑...
  • Seite 41 Tintenstand=87% Kapazität=350ml Teilenummer=C4871A Herst.Monat=5/1998 Es werden folgende Informationen bereitgestellt: Typ der Tintenpatrone (HP Nr.80 wird empfohlen) Noch vorhandene Tinte in Prozent Ursprüngliche Kapazität der Tintenpatrone in Milliliter Nachbestellnummer der Tintenpatrone Jahr und Monat, in dem die Tintenpatrone hergestellt wurde Kurzreferenz...
  • Seite 42: Entfernen Einer Tintenpatrone

    Tintenpatrone, wenn Sie diese ersetzen. Lesen Sie hierzu im Benutzerhandbuch in Kapitel 4 den Abschnitt Wann muß das HP Nr.80 Zubehör ausgetauscht werden? Es gibt zwei Situationen, in welchen eine Tintenpatrone zu entfernen ist. Die Tintenpatrone ist leer, und Sie werden in der Bedienfeldanzeige aufgefordert, die Tintenpatrone auszutauschen.
  • Seite 43 Entfernen einer Tintenpatrone 4 Wählen Sie “Ja (ersetzen)” aus, und drücken Sie die Taste Eingabe (siehe nachfolgende Abbildung). Warnung! Tintenpatronen noch einsatzfähig. JA wählen, um Patronen zu ersetzen. Ja (ersetzen) Nein (weiter) 5 Abhängig davon, wie der Austausch der Tintenpatrone ausgelöst wurde (durch den Drucker selbst, da die Patrone leer ist, oder durch den Bediener), erscheint in der Bedienfeldanzeige eine der beiden nachfolgend dargestellten...
  • Seite 44 Entfernen einer Tintenpatrone 6 Um die entsprechende Tintenpatrone zu entfernen, drücken Sie mit einem Finger in die Vertiefung an der Tintenpatrone, und drücken Sie diese so nach innen und dann nach oben (beachten Sie hierzu den Pfeil in der nachfolgenden Abbildung).
  • Seite 45: Installieren Einer Tintenpatrone

    Installieren einer Tintenpatrone Installieren einer Tintenpatrone HINWEIS: Über jedem Tintenpatroneneinschub befindet sich ein farbiger Aufkleber. Die Farbe dieses Aufklebers muß mit der Farbe des Aufklebers an der neuen Tintenpatrone übereinstimmen. 1 Nehmen Sie die neue Tintenpatrone zur Hand, und suchen Sie den Aufkleber, dessen Farbe mit der der Tintenpatrone übereinstimmt.
  • Seite 46 Steckplatz einrastet (beachten Sie hierzu die Pfeile in der nachfolgenden Abbildung). C6074226 5 In der Bedienfeldanzeige erscheint die folgende Meldung: PATRONENZUGRIFF HP Nr. (80) Tinten- patronen erfolg- reich installiert EINGABE drücken, um fortzufahren 6 Drücken Sie die Taste Eingabe, um fortzufahren.
  • Seite 47: Statusmeldungen Zu Den Druckköpfen

    Statusmeldungen zu den Druckköpfen Statusmeldungen zu den Druckköpfen Nachfolgend sind die Statusmeldungen zu den Druckköpfen erläutert, die beim Arbeiten mit dem Drucker erscheinen können. Der Druckkopf funktioniert korrekt und sorgt für eine akzeptable Druckqualität. Weitere Informationen zu Druckköpfen erhalten Sie im Bedienfeld unter der Option “Druckkopf-Info”. Siehe Seite 51, Abfragen von Informationen über Druckköpfe.
  • Seite 48 Statusmeldungen zu den Druckköpfen In der Bedienfeldanzeige erscheint Betriebsbereit/Ersetzen Entwurf Normal Beste Die Druckqualität bleibt erhalten, Der Drucker Druck- jedoch verändert der Drucker in versucht, die qualität der Einstellung “Normal” den Verschlechte- ist beein- Druckprozeß, um so die rung aufgrund trächtigt.
  • Seite 49 Drucker genutzt werden - abhängig davon, welcher Wert zuerst erreicht wird. Hierbei wird vorausgesetzt, daß der Druckkopf normalen Betriebsbedingungen ausgesetzt ist (und nur HP Tintenpatronen verwendet) und sein “Ablaufdatum” noch nicht erreicht wurde. Die Ergebnisse sind jedoch von der eingestellten Druckqualität abhängig.
  • Seite 50 Statusmeldungen zu den Druckköpfen Ohne Tinte Diese Meldung weist generell darauf hin, daß der Druckkopf ausgetauscht werden muß. Dieses Problem kann jedoch auch möglicherweise durch erneutes Einsetzen des Druckkopfes behoben werden. Weitere Informationen hierzu finden Sie im Benutzerhandbuch in Kapitel 11, Probleme beim Wiedereinsetzen von Druckköpfen.
  • Seite 51: Abfragen Von Informationen Über Druckköpfe

    Abfragen von Informationen über Druckköpfe Abfragen von Informationen über Druckköpfe 1 Um Informationen über Ihre Druckköpfe zu erhalten, drücken Sie im Bedienfeld die Taste Hauptmenü, um zum Hauptmenü zu gelangen. Betriebsbereit Tinte Fast leer ZY A N M A G EN T A GELB SCHWARZ 2 Drücken Sie die Taste ↑...
  • Seite 52 Nutzungsdauer=50h Tintenverbrauch=3ml Herst.Monat=5/1998 Es werden folgende Informationen bereitgestellt: Typ des Druckkopfes (HP Nr.80 wird empfohlen) Aktueller Status des Druckkopfes Nachbestellnummer des Druckkopfes Zeit, wie lange der Druckkopf im Drucker benutzt wird Wieviel Tinte vom Druckkopf bisher verbraucht wurde. Es ist möglich, daß...
  • Seite 53: Entfernen Eines Druckkopfes

    Wenn der Drucker feststellt, daß ein Druckkopf nicht mehr die gewünschte Druckqualität liefert, erscheint ein Warnhinweis, in dem Sie zum Austauschen des Druckkopfes aufgefordert werden. Siehe auch Kapitel 12 Meldungen im Bedienfeld und Kapitel 4 Arbeiten mit HP Nr.80 Tintenzubehör im Benutzerhandbuch. Betriebsbereit Druckkopf ZY A N...
  • Seite 54 Entfernen eines Druckkopfes 4 Öffnen Sie das Fenster, und ermitteln Sie die Position des Druckkopfwagens. Fenster Wagen C6074028 5 Ziehen Sie die Verriegelung auf der Oberseite des Wagens (in der Abbildung mit Pfeil angegeben) nach oben, um diese freizugeben. C6074231 6 Öffnen Sie die Abdeckung nach oben (in der Abbildung mit Pfeil angegeben).
  • Seite 55 Entfernen eines Druckkopfes 7 Um einen Druckkopf zu entfernen, klappen Sie den blauen Griff nach oben. C6074261a 8 Stecken Sie Ihren Zeigefinger durch den Bügel des blauen Griffes. C6074261c Kurzreferenz...
  • Seite 56 Entfernen eines Druckkopfes 9 Ziehen Sie den blauen Griff mit etwas Druck nach oben, bis sich der Druckkopf aus dem Wagen löst. C6074262a 10 Überprüfen Sie nach dem Entfernen des Druckkopfes den Einschub, aus dem Sie ihn entfernt haben. Wenn dort die elektrischen Kontakte verschmutzt sind, reinigen Sie diese anhand der Prozedur im Benutzerhandbuch in Kapitel 11 im Abschnitt Wagenreiniger.
  • Seite 57: Installieren Eines Druckkopfes

    Installieren eines Druckkopfes Installieren eines Druckkopfes 1 Entfernen Sie die blaue Schutzkappe, indem Sie diese nach unten wegdrücken. 2 Entfernen Sie den Schutzklebestreifen von den Düsen des Druckkopfs. Ziehen Sie hierfür an dem Papierstreifen an. HINWEIS: Vergewissern Sie sich, daß alle Klebestreifen entfernt wurden.
  • Seite 58 Installieren eines Druckkopfes 5 Beim Installieren des neuen Druckkopfs kann ein Widerstand spürbar sein. Somit müssen Sie den Druckkopf vorsichtig aber fest einsetzen. Erst wenn alle Druckköpfe korrekt eingesetzt und vom Drucker erkannt wurden, ertönt ein Signalton. C6074264 HINWEIS: Wenn der Drucker beim Einsetzen des Druckkopfs kein akustisches Signal ausgibt und in der Bedienfeldanzeige die Meldung “Pos prüfen”...
  • Seite 59: Entfernen Eines Druckkopfreinigers

    Entfernen eines Druckkopfreinigers Entfernen eines Druckkopfreinigers Beachten Sie beim Entfernen der Druckkopfreiniger die folgenden Punkte: Achten Sie darauf, daß Sie sich nicht Ihre Hände mit Tinte beschmutzen. An dem und im ausgetauschten Druckkopfreiniger kann sich Tinte befinden. Legen Sie den Druckkopreiniger nicht auf dessen Seite oder mit der Oberseite nach unten, da andernfalls Tinte auslaufen könnte.
  • Seite 60 Entfernen eines Druckkopfreinigers 3 Öffnen Sie die Tür zur Servicestation, um an die Druckkopfreiniger zu gelangen. C6074040 4 Nach dem Öffnen der Tür erscheint in der Bedienfeldanzeige die folgende Meldung: Reiniger ersetzen Tür schließen Reiniger ZY AN Ersetzen MAGENTA GELB SCHWARZ 5 An jedem Druckkopfreiniger befindet sich an der Vorderseite ein kleiner Griff.
  • Seite 61 Entfernen eines Druckkopfreinigers 6 Kippen Sie den Druckkopfreiniger nach oben, um ihn aus der Servicestation zu entnehmen, und schieben Sie ihn waagrecht heraus (siehe nachfolgende Abbildung). C6074242 VORSICHT Wenn Sie einen Druckkopf austauschen, müssen Sie auch stets den dazugehörigen Druckkopfreiniger ersetzen. Wenn Sie den alten Druckkopfreiniger im Drucker belassen, wird hierdurch die Lebensdauer des neuen Druckkopfs verkürzt, und es...
  • Seite 62: Installieren Eines Druckkopfreinigers

    Installieren eines Druckkopfreinigers Installieren eines Druckkopfreinigers Die Kunststoffhülle, in der sich der neue Druckkopfreiniger befindet, ist wiederverschließbar. Folgen Sie den Anweisungen auf der Rückseite der Hülle zur Entsorgung des alten Druckkopfreinigers und des alten Druckkopfes. C6074311 1 Setzen Sie die einzelnen Druckkopfreiniger in der Servicestation in den farblich korrekten Steckplätzen ein.
  • Seite 63 Installieren eines Druckkopfreinigers 2 Wenn der Druckkopfreiniger vollständig hineingedrückt wurde, drücken Sie ihn nach innen und dann nach unten (siehe Pfeil in nachfolgender Abbildung), bis er hörbar einrastet. Im Bedienfeld wird der neue Druckkopfreiniger erst dann erkannt, wenn die Tür zur Servicestation wieder geschlossen ist.
  • Seite 64 Wenn in der Bedienfeldanzeige “Betriebsbereit” angezeigt wird, können Sie mit dem Drucken beginnen. HINWEIS: Vergewissern Sie sich, daß das Druckerfenster und die rechte Tür geschlossen sind, nachdem Sie das HP Nr.80 Zubehör ausgetauscht haben. Der Drucker druckt erst dann, wenn Fenster und Tür geschlossen sind.
  • Seite 65: Aufbau Der Bedienfeldmenüs

    Aufbau der Bedienfeldmenüs Aufbau der Bedienfeldmenüs Erläuterung: 1 Für die mit einem @ markierten Elemente wird ein PostScript-Treiber benötigt. 2 Die Elemente mit gelbem Hintergrund erscheinen immer in der Bedienfeldanzeige. 3 Die Elemente mit weißem Hintergrund erscheinen nur dann, wenn die Option “Dienstprogramme/Menümodus” auf Lang eingestellt ist.
  • Seite 66 Aufbau der Bedienfeldmenüs Kurzreferenz...
  • Seite 67 Aufbau der Bedienfeldmenüs Kurzreferenz...
  • Seite 68 Aufbau der Bedienfeldmenüs Kurzreferenz...
  • Seite 69 Aufbau der Bedienfeldmenüs Kurzreferenz...
  • Seite 70 Aufbau der Bedienfeldmenüs Kurzreferenz...
  • Seite 71: Unterstützungsdienste Von Hewlett-Packard

    Als Ihr strategischer Unterstützungspartner liegt es in unserer Verantwortung, Sie dabei zu unterstützen, daß Ihr Geschäft reibungslos läuft. HP Customer Care bietet eine Unterstützung an (für die bereits Auszeichnungen verliehen wurden), um so die optimale Nutzung Ihres HP DesignJets sicherzustellen.
  • Seite 72 Unterstützungsdienste von Hewlett-Packard 5 Wenn Sie bei einer der Hewlett-Packard Kundendienststellen anrufen, halten Sie die folgenden Informationen bereit, damit Ihre Fragen schneller beantwortet werden können: a Verwendeter Drucker (Teilenummer und Seriennummer befinden sich auf dem Etikett auf der Rückseite des Druckers) b Verwendeter Computer c Verwendete Sonderausstattungen und Software (z.B.
  • Seite 73: Tips Für Benutzer (Auffinden Weiterer Informationen)

    Tips für Benutzer (Auffinden weiterer Informationen) Tips für Benutzer (Auffinden weiterer Informationen) Informationen über ... Installieren und Anschließen des Benutzerhandbuch Kap. 1 Druckers Verwenden des Bedienfeldes Benutzerhandbuch Kap. 2 Laden der Rollenmedien Benutzerhandbuch Kap. 3 Laden von Blattmedien Benutzerhandbuch Kap. 3 Verwenden des modularen Benutzerhandbuch Kap.
  • Seite 74 Handbuch-Teilenr.: C6071-90144 1. Ausgabe, November 1998 German Printed in Europe Dieses Handbuch wurde auf chlorfreiem Papier gedruckt.
