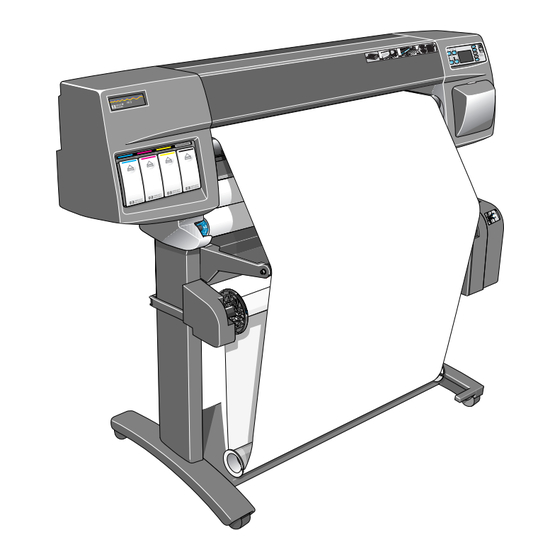

HP DesignJet 1000 Serie Benutzerhandbuch

HP DesignJet 1000 Serie Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für DesignJet 1000 Serie:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
+ 3
' H V L J Q - H W     6 H U L H V
$ XIZ LFNHOY RUU LF KW XQJ
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HP DesignJet 1000 Serie

Inhaltszusammenfassung für HP DesignJet 1000 Serie

  • Seite 1 ' H V L J Q - H W     6 H U L H V $ XIZ LFNHOY RUU LF KW XQJ Benutzerhandbuch...
  • Seite 2 Garantie, daß die Dokumentation von marktgängiger Qualität und für einen bestimmten Zweck geeignet ist. Die Hewlett-Packard Company übernimmt keine Haftung für beiläufige oder Folgeschäden im Zusammenhang mit der Bereitstellung, Darstellung oder Verwendung dieser Dokumentation und der darin beschriebenen Programme. HP DesignJet 1000 Series Aufwickelvorrichtung...

  • Seite 3: Inhaltsverzeichnis

    Auswechseln der Aufwickelspule an der Aufwickelvorrichtung 32 Trockenzeit mit Aufwickelvorrichtung 36 Fehlerbehebung 38 Die Aufwickelvorrichtung funktioniert nicht 38 Das Papier wird schief auf die Aufwickelvorrichtung aufgewickelt 38 Technische Daten der Aufwickelvorrichtung 39 Regulatory Notices 41 Declaration of Conformity 43 HP DesignJet 1000 Series Aufwickelvorrichtung...

  • Seite 4: Erweitern Ihres Druckers

    Wenn Ihre Firmware-Versionsnummer A.01.04 oder A.01.04A lautet, müssen Sie sich an ein HP Customer Care Centre wenden. Dort wird man Ihnen ein kostenloses Firmware-Erweiterungskit zusenden. Die Telefonnummern der HP Customer Care Centres in den einzelnen Ländern sind in der Customer Care Broschüre aufgelistet.

  • Seite 5: Installieren Eines Neuen Firmware-Moduls

    1 Wenn der Drucker eingeschaltet ist, schalten Sie diesen am Bedienfeld aus. 2 Entfernen Sie auf der Rückseite des Druckers die links angeordnete hintere Papierwegablage. Drücken Sie hierfür die beiden Vertiefungen an der Ablage nach unten, und ziehen Sie die Ablage heraus. HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 6 Sie das Netzkabel und das Schnittstellenkabel ab. Netzkabel Hauptnetzschalter 4 Lösen Sie die vier Schrauben, und entfernen Sie die Abdeckplatte auf der Rückseite des Druckers. Setzen Sie die Schrauben wieder am Drucker ein, so daß sie nicht verlorengehen können. Abdeckplatte HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 7 Ziehen Sie dann das Modul heraus. Halten Sie es dabei an dessen Kanten fest. 8 Nehmen Sie das Firmware-Modul aus seiner Schutzhülle. Halten Sie das Firmware- Modul an dessen Kanten fest. Dabei muß die Metall-Anschlußleiste in Richtung Drucker zeigen. HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 8 9 Drücken Sie das Firmware-Modul vorsichtig an seiner Oberkante in den Steckplatz. 10 Drücken Sie die obere Kante des Firmware-Moduls soweit in den Steckplatz, bis es hörbar einrastet. Dabei ist zu erkennen, daß die obere Verriegelung einrastet. HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 9 Steckplatz, bis es hörbar einrastet. Auch hier ist zu erkennen, daß die untere Verriegelung einrastet. 12 Legen Sie die Erdungsmanschette ab, und bringen Sie die Abdeckplatte wieder auf der Rückseite des Druckers an. Verwenden Sie hierfür die vier Schrauben. HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 10 13 Installieren Sie wieder die hintere Papierwegablage auf der linken Seite des Druckers. 14 Schließen Sie das Netzkabel und das Schnittstellenkabel wieder an, und schalten Sie den Drucker auf der Rückseite am Hauptnetzschalter wieder ein. Hauptnetzschalter Netzkabel Sie haben jetzt die Installation des Firmware-Moduls abgeschlossen. HP DesignJet 1000 Series Aufwickelvorrichtung...

  • Seite 11: Die Einzelnen Komponenten Der Aufwickelvorrichtung

    Nachfolgend sind die Hauptkomponenten der Aufwickelvorrichtung dargestellt. Aufwickel- Rechte sensor Halterung Linke Halterung Spindel der Aufwickelvorrichtung 3-Zoll-Adapter für Aufwickelspule Schleifenformrolle (verschiedene Längen) Medien- Halterungen der führung Medienumlenkung Aufwickelspule Medienumlenkungs- (verschiedene Längen) stange Dokumentation, Werkzeug für den Aufbau usw. HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 12 Nachfolgend sind die wichtigsten Teile der Aufwickelvorrichtung und deren Anordnung am Drucker dargestellt. Rechte Halterung Aufwickel- sensor Medienumlenkung Linke Halterung HP DesignJet 1000 Series Aufwickelvorrichtung...

  • Seite 13: Installieren Der Aufwickelvorrichtung

    Ziehen Sie vorsichtig die 6 Halteklammern von Medienablage verwendet wird, entfernen Sie diese. der Querverstrebung ab. Entfernen Sie die Medienablage mit einem Längsschlitzschraubendreher. Spreizen Sie die Abdeckleiste durch die Löcher auf der Unterseite vorsichtig auseinander. HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 14 4 Schrauben. Verwenden Sie diese (kürzeren) Schrauben nicht für den nächsten Schritt. Setzen Sie die 4 (langen) Schrauben aus dem Aufwickelvorrichtungs-Kit in der Gestelleinheit gemäß nachfolgender Abbildung ein. Ziehen Sie diese noch nicht fest. 4 Schrauben einsetzen HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 15 Ziehen Sie die linke Halterung nach unten, so welchen die Halterung befestigt wird. daß sie fest auf den Schrauben sitzt. Lösen Sie die Klemme an der rechten Halterung. Lösen Sie hierzu die nachfolgend dargestellte Schraube. Entfernen Sie die Schraube nicht. HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 16 Ziehen Sie die rechte Halterung nach unten, so welchen die Halterung befestigt wird. daß sie fest auf den Schrauben sitzt. Lösen Sie die nachfolgend dargestellte Schraube am Sensor (entfernen Sie sie jedoch nicht), und öffnen Sie die Klemme. HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 17 Ziehen Sie die Schraube zur Befestigung der Klemme fest, und schließen Sie das Sensorkabel gemäß nachfolgender Abbildung an. Rechte Fußrollen Kippen Sie den Sensor in die nachfolgend dargestellte Position. Vergewissern Sie sich, daß dieses Teil unter den Fuß geklemmt ist. HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 18 Spindel fest an den Endpunkten A und B gemäß setzen Sie diese gemäß nachfolgender Abbildung auf nachfolgender Abbildung hinein. der Spindel auf. Bringen Sie dann die Medienführungen an der Spindel an, und arretieren Sie diese mit dem blauen Hebel. HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 19 Im Aufwickelvorrichtungs-Kit ist eine Medienumlenkung, bestehend aus einer Stange und Setzen Sie die Medienumlenkungsstange auf zwei Halterungen, enthalten. Montieren Sie die linke den beiden Halterungen auf. und rechte Halterung im oberen Bereich der Querverstrebung des Druckers. HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 20 Hauptnetzschalter auf dessen Rückseite ein. Drücken Sie anschließend den Netzschalter im Bedienfeld des Druckers. Warten Sie, bis der Drucker die Initialisierung abgeschlossen hat und im Bedienfeld die Meldung “Betriebsbereit” erscheint. Sie haben jetzt die Installation der Aufwickelvorrichtung abgeschlossen. HP DesignJet 1000 Series Aufwickelvorrichtung...

  • Seite 21: Laden Eines Mediums In Die Aufwickelvorrichtung

    (siehe vorherige Seiten). Es ist besonders wichtig, daß die Aufwickelspule auf der Spindel sitzt. VORSICHT Das HP Inkjet-Papier, hochweiß, gibt es auf Rollen mit 45 m (150 Fuß) und mit 90 m (300 Fuß). Die Aufwickelvorrichtung kann nur insgesamt 45 m (150 Fuß) aufwickeln.
  • Seite 22 2 Vergewissern Sie sich, daß die Spindelarretierung verriegelt ist. 3 Stellen Sie den Einstellungshebel an der linken und rechten Medienführung in die entriegelte Position. HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 23 Abbildung ein. Führen Sie dies mit beiden Händen durch, da die Medienführungen fest auf der Spindel sitzen können. 5 Nach der Positionierung der Aufwickelspule bringen Sie den Einstellungshebel an beiden Medienführungen in die verriegelte Position. HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 24 6 Ziehen Sie das Medium nach unten, bis es in der nachfolgend dargestellten Position gespannt ist. Wenn Sie mehr Medium benötigen, ziehen Sie es nicht aus dem Drucker, sondern drücken Sie hierfür die Tasten im Bedienfeld. HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 25 8 Drücken Sie die Taste ↓, um das Medium weiter zu transportieren. Das Medium muß mindestens einmal vollständig um die Aufwickelspule gewickelt sein, so daß es auf der Aufwickelvorrichtung fest sitzt. Medium ungefähr soweit aus dem Drucker transportieren HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 26 Vergewissern Sie sich, daß die Breite der Schleifenformrolle mit der Breite des verwendeten Mediums übereinstimmt. Mit Hilfe der farblich markierten Verlängerungen der Kunststoffrolle können Sie die Schleifenformrolle auf verschiedene Breiten für die folgenden Standardmedienformate verlängern bzw. verkürzen: 24 Zoll, 36 Zoll. HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 27 Aufwickelvorrichtung nicht korrekt. 12 Drücken Sie im Bedienfeld des Druckers die Taste Eingabe. Im Bedienfeld erscheint dann die Meldung “Betriebsbereit”. HINWEIS: Achten Sie beim Betrieb der Aufwickelvorrichtung darauf, daß der Aufwickelsensor nicht versperrt ist. HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 28 13 Wenn der Drucker in Betrieb ist, sollte dieser wie folgt aussehen. Wenn das Medium aus dem Drucker geführt wird, fällt es in eine Schleife und wird nach oben von der Spindel der Aufwickelvorrichtung aufgenommen. Aufwickelsensor nicht versperren Vergewissern Sie sich, daß die Endstücke nicht das Medium berühren. HP DesignJet 1000 Series Aufwickelvorrichtung...

  • Seite 29: Entnehmen Eines Mediums Aus Der Aufwickelvorrichtung

    Im Bedienfeld werden Sie aufgefordert, die Schleifenformrolle zu entfernen und das nach unten hängende Medium mit den Tasten an der Aufwickelvorrichtung aufzuwickeln. 3 Wichtig: Entfernen Sie die Schleifenformrolle (siehe nachfolgende Abbildung). Entfernen Sie zuerst die Endstücke. HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 30 Medium auf die Aufwickelvorrichtung aufzuwickeln. 5 Drücken Sie im Bedienfeld des Druckers die Taste Eingabe. Der Drucker schneidet jetzt das Medium ab. 6 Öffnen Sie die Spindelarretierung auf der rechten Seite der Aufwickelvorrichtung. Schieben Sie diese hierfür nach rechts. HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 31 8 Entriegeln und entfernen Sie die linke Medienführung von der Spindel der Aufwickelvorrichtung. Entfernen Sie die Aufwickelspule von der Spindel. Spindel der Aufwickelvorrichtung Aufwickelspule (mit Medium) Medien- führung Informationen zum Entnehmen von Rollenmedien aus dem Drucker finden Sie im Benutzerhandbuch. HP DesignJet 1000 Series Aufwickelvorrichtung...

  • Seite 32: Auswechseln Der Aufwickelspule An Der Aufwickelvorrichtung

    1 Öffnen Sie die Spindelarretierung auf der rechten Seite der Aufwickelvorrichtung. Schieben Sie diese hierfür nach rechts. 2 Entnehmen Sie die Spindel der Aufwickelvorrichtung aus dem Drucker. Ziehen Sie diese hierfür an den beiden Enden heraus (erst A und dann B). HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 33 Breiten für die folgenden Standardmedienformate verlängern bzw. verkürzen: 24 Zoll, 36 Zoll. Alternativ können Sie eine leere Rolle aus Pappe als Aufwickelspule verwenden. HINWEIS: Vergewissern Sie sich, daß beide Medienführungen fest auf der Aufwickelspule sitzen. HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 34 HINWEIS: Wenn Sie eine 3 Zoll große Aufwickelspule aus Pappe verwenden möchten, benutzen Sie hierfür die nachfolgend dargestellten 3-Zoll-Adapter für die Aufwickelspule. Rechte Medien- führung Spindel der Aufwickelvorrichtung 3-Zoll-Adapter für Aufwickelspule Aufwickelspule Linke Medien- führung HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 35 6 Setzen Sie die Spindel der Aufwickelvorrichtung am Drucker ein. Drücken Sie die Spindel an beiden Enden fest hinein (erst A und dann B). Gerät-Einstellung Trockenzeit 7 Schließen Sie die Spindelarretierung auf der rechten Seite der Aufwickelvorrichtung. Schieben Sie diese hierfür nach links. HP DesignJet 1000 Series Aufwickelvorrichtung...

  • Seite 36: Trockenzeit Mit Aufwickelvorrichtung

    Sie in Kapitel 2 im Benutzerhandbuch. Trockenzeit=Keine Bei dieser Einstellung gibt es innerhalb des Druckvorgangs keine Verzögerungen. Hewlett-Packard hat die HP Medien in verschiedenen Umgebungsbedingungen getestet. In der nachfolgenden Tabelle sind die Medien angegeben, für die eventuell eine Trockenzeit erforderlich ist. Außerdem sind die Umgebungsbedingungen aufgelistet, bei welchen die Trockenzeit entfällt.
  • Seite 37 Mit dieser Einstellung können Sie die vom Drucker für die Druckausgabe berechnete Zeit übergehen. Jedoch benötigt der Drucker einen bestimmten Zeitraum für die Verarbeitung Ihres Druckauftrags. Wenn Sie diesen erforderlichen Verarbeitungszeitraum mit der von Ihnen vorgegebenen Zeit unterschreiten, wird Ihre Einstellung vom Drucker ignoriert. HP DesignJet 1000 Series Aufwickelvorrichtung...

  • Seite 38: Fehlerbehebung

    Möglicherweise ist die Schleifenformrolle nicht vollständig eingesetzt. Möglicherweise ist die Spindel der Aufwickelvorrichtung nicht korrekt installiert. Möglicherweise sind die linke und rechte Halterung der Aufwickelvorrichtung nicht korrekt installiert. Vergewissern Sie sich, daß sich in der Ablageplatte keine Gegenstände befinden. HP DesignJet 1000 Series Aufwickelvorrichtung...

  • Seite 39: Technische Daten Der Aufwickelvorrichtung

    Technische Daten der Aufwickelvorrichtung Medienarten Papier, weiß HP Transparentpapier, weiß HP Inkjet-Papier, hochweiß (bis zu 150 Fuß / 45 m) HP Velinpapier HP Gestrichenes Papier HP Gestrichenes Papier, schwer HP Fotopapier, glänzend HP Transparentfolie, matt HP Transparentfolie, klar HP Pauspapier, transparent Dünnes Pauspapier, transparent (schwerer als 70 g/m...
  • Seite 40 Canadian Standards Association “Certified” ITE, CSA C22.2 Nr. 950 Europäische Union Erfüllt Niederspannungsrichtlinie 73/23/EWG. Entspricht EN 60950 Deutschland Zertifiziert gemäß TUV EN60950 Mexiko Zertifiziert gemäß DGN, NOM019-SCFI-1994 Underwriters' Laboratories In UL 1950 aufgelistet Polen Zertifiziert gemäß PCBC Rußland Zertifiziert gemäß GOST HP DesignJet 1000 Series Aufwickelvorrichtung...

  • Seite 41: Regulatory Notices

    Increase the separation between the equipment and the receiver Connect the equipment into an outlet on a circuit different from that to which the receiver is connected Consult the dealer or an experienced radio/TV technician for help HP DesignJet 1000 Series Aufwickelvorrichtung...
  • Seite 42 Radio Interference Regulations of the Canadian Department of Communications. Taiwanese EMI statement Address Hewlett-Packard Company Manager of Corporate Product Regulations 3000 Hanover Street Palo Alto, CA 94304 415/857-1501 HP DesignJet 1000 Series Aufwickelvorrichtung...

  • Seite 43: Declaration Of Conformity

    Declares that the product Product Name: HP Take Up Reel Model Number (s): HP C6079X (where X denotes any alphabetic character) Product Accessory: Conforms to the following Product Specifications: Safety: IEC 950 (1991) + A1,A2,A3,A4 / EN 60950 (1992) + A1,A2,A3,A4 CSA C22.2 No 950 (1995)
  • Seite 44 © Copyright Hewlett-Packard Company 1999 Teilenummer: C6079-90004 1. Ausgabe Printed in Europe Hewlett-Packard Company Barcelona Division Avda. Graells, 501 08190 Sant Cugat del Vallès Barcelona, Spain...
