Comelit Quadra 4893M Technisches Handbuch Seite 5

| Inhalt |
B
A
B
A

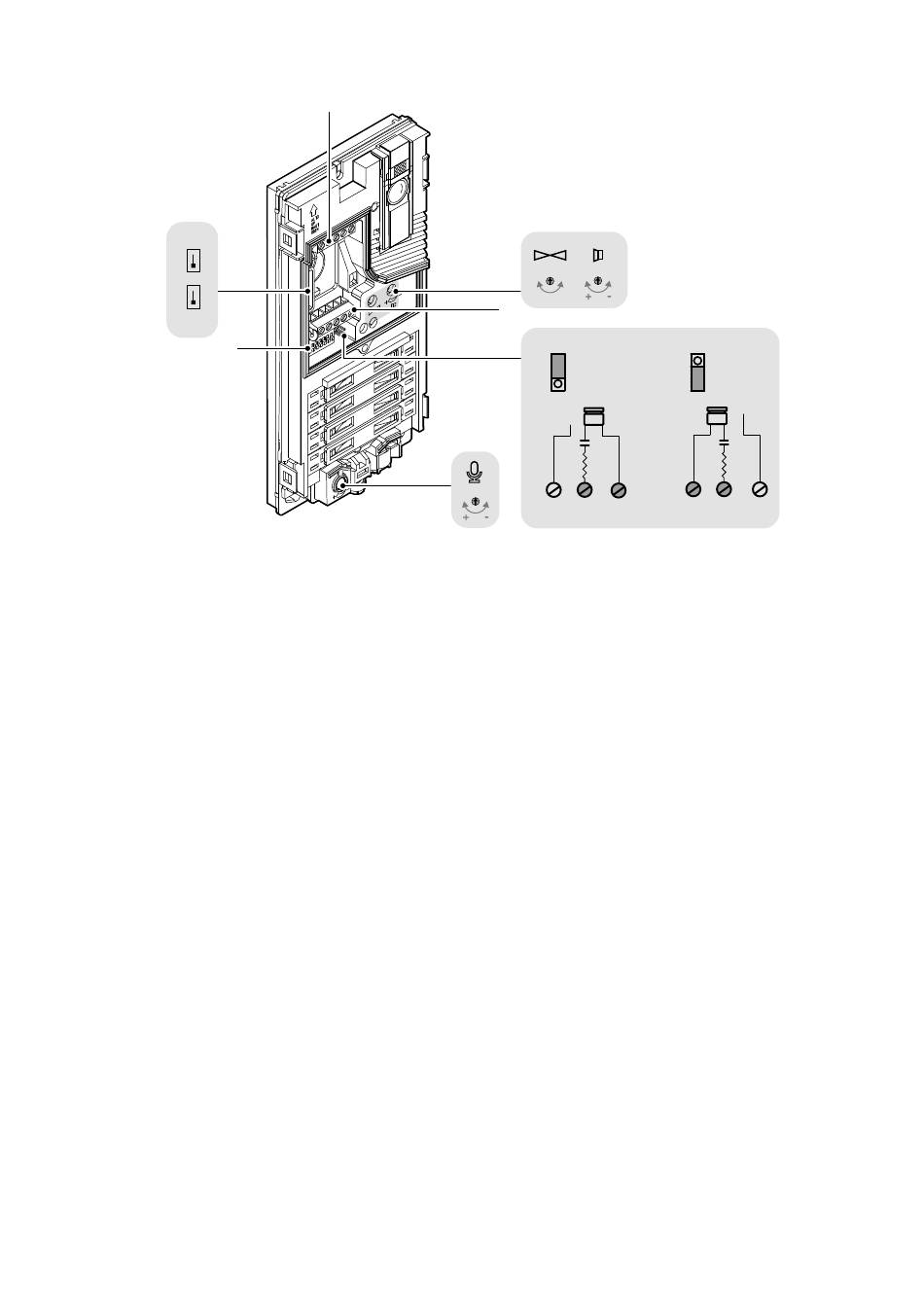

8. DIP-SCHALTER für die Programmierung der Funktionen.
9. PR Schalter für Ein-/Ausgabe der Programmierung.
CNF Schalter zur Bestätigung der Programmierung.
10. Klemmenleiste M1:
LL Anschluss Bus-Leitung.
RTE Eingang für zeitgesteuerten lokalen Türöffner.
COM Gemeinsamer Eingang für Kontakte RTE und DO.
DO Eingang für Anzeige „Tür offen".
11. Klangausgleich und Lautstärkeregelung des Lautsprechers.
12. Klemmenleiste M2:
SE- SE+ Anschluss für elektrisches Türschloss.
NC Öffnungskontakt des Relais
NO Schließkontakt des Relais
C Gemeinsamer Kontakt des Relais
13. JP1 Aktivierung des RC-Netzes für Filter des Türschlosses an den Relaiskontakten.
14. Lautstärkeregelung Mikrofon.
10
PR
9
CNF
8
11
12
JP1
13
NC
NO
14
NO C
5
JP1
NC
NO
NC
NO NC
C
